PEM ThermaLink™ 接头
PEM ThermaLink™ 无焊接歧管及端口接头
铆接固定，紧密密封，无需焊接。
用于歧管、排水口和端口的无焊接接头。
如何在不焊接的情况下实现歧管、排放口或端口组件的无泄漏装配？

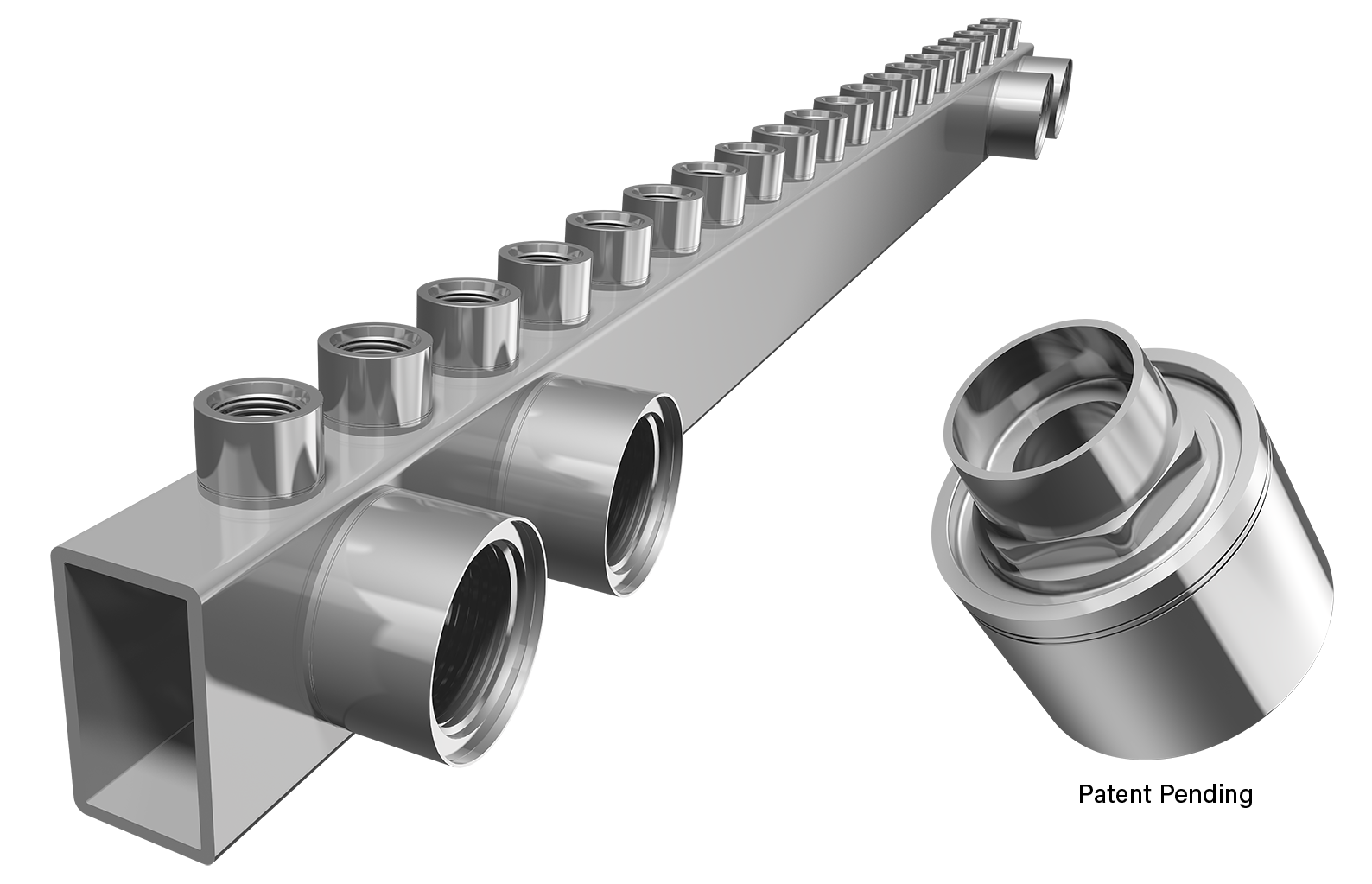

PEM ThermaLink™ 是一款专为歧管设计的工程化接头，可替代歧管、排放口及冷却托盘上的焊接与钎焊工艺。PEM ThermaLink™ 接头由精密流体端口与弹性密封件组合而成，密封件公差控制严格，可避免压缩变形，确保气密、无泄漏的连接。安装方式类似铆接，无需加热、焊接或钎焊，数秒内即可完成；可连接异种材料（如铝与不锈钢），使用简易手动工具即可操作，如需更高产能，PennEngineering 旗下 MDS 公司还提供全自动化解决方案。PEM ThermaLink™ 接头的设计标准超越 Open Compute Project（OCP）规范，同时满足多项汽车行业标准对承压应用的要求。
作为歧管上钎焊与焊接的替代方案，PEM ThermaLink™ 接头的垂直度比焊接精确 4 至 7 倍，位置公差收紧 2 至 5 倍，安装速度快 5 倍以上——且无热变形、无异物残留（FOD），也无需依赖熟练焊工。
- 垂直度比传统焊接紧4-7倍
- 铆接周期比焊接加后烘烤快5倍以上
- 通过OCP认证的氦气泄漏、爆破压力、振动和压力循环测试
焊接和钎焊的局限
- 歧管、排放口以及液/气端口通常通过焊接或钎焊来保持装配完整性和密封性。但这两种
- 工艺都会带来四个层层叠加的问题：
- 公差难以控制。即使是激光焊接也会有0.5-1.0毫米的偏差，而在一个歧管上的多个接头中，这种偏差会迅速累积。
- 钎焊会导致部件变形。部件“浮动”、垂直度偏移，以及钣金与钎料之间的热膨胀不匹配。
- 异种金属连接具有挑战性。为不同特性选择的金属很难通过基于热的工艺可靠地连接在一起。
- 工艺脏、慢，且受制于人力。焊接和钎焊会产生异物残留（FOD），需要额外清理；同时会在热影响区改变金属金相组织；而且越来越依赖稀缺的焊接技工。
对于数据中心歧管制造商而言，更高密度的快换（QD）接头安装对公差的要求，已超出焊接能够稳定控制的精度范围。而对于采购与运营负责人来说，同一个根因则表现为熟练焊工短缺以及高昂的人工成本。
PEM ThermaLink™ 的工作原理
步骤 1. 铆接。PEM® 铆接技术通过铆钉将出口、螺柱或端口安装到歧管管中，无需加热，无需焊接。支持多种几何形状、尺寸和基材，使得在冷却歧管中连接异种金属成为可能。
步骤 2. 密封。压缩弹性密封件提供符合 OCP 标准的气密、无泄漏连接，在冷板和歧管块中形成密封且扭矩一致的螺纹和流体路径。
步骤 3. 并行加工与清洁。该系统围绕方形管和精密配件设计，可实现管件和配件的并行数控加工以及单独的清洗/钝化处理，消除了历史上导致歧管生产缺乏灵活性的焊接与数控混合工作流程。
PEM ThermaLink™ 的独特之处？
无需加热情况下的精度：垂直度 0.05 mm，平面度 0.08 mm，位置度 0.15 mm – 无热变形。
安装速度提升 5 倍以上。3 秒的铆接周期对比典型的 15 秒焊接加后烘烤 – 包括搬运和定位在内，每个连接不到 10 秒。
无需加热，无外来物（FOD）。无需清理，且无影响冶金结构的热影响区。
减少对稀缺劳动力的依赖。铆接工具取代了需要认证的焊接和钎焊劳动力。
公差与性能数据
以下是 PEM ThermaLink™ 在决定歧管是合格出货还是报废的关键公差方面，与传统焊接和钎焊的对比。
| 公差指标 | PEM ThermaLink™ （铆接配合） | 典型焊接 | 典型钎焊 |
|---|---|---|---|
| 垂直度（端口角度相对于安装表面基准） | 0.05 毫米 | 0.2 - 0.5 毫米 | 0.1 - 0.3 毫米 |
| 平行度/平面度（安装后的表面平整度） | 0.08 毫米 | 0.3 - 0.8 毫米 | 0.15 - 0.4 毫米 |
| 位置度/同轴度（端口位置和深度相对于安装表面） | 0.15 毫米 | 0.3 - 1 毫米 | 0.2 - 0.5 毫米 |
PEM ThermaLink™ 铆接技术提供的垂直度公差比传统焊接提高 4-7 倍，位置公差提高 2-5 倍，并且始终优于钎焊——从而实现无热变形的精密盲插耦合 (UQDB)。
查看完整的工艺对比、技术规格、资格测试结果和产品常见问题解答
独立认证
PEM ThermaLink™ 分配管已在两家第三方实验室完成并通过了完全符合 OCP 标准的认证。
- 氦气泄漏测试：未检测到泄漏。
- 爆破压力测试：在2.76 MPa的要求下，于8.36 MPa时发生爆破——安全裕度约为3倍。
- 温度与湿度：在40°C/104˚F/93%相对湿度条件下循环或持续96小时，无损坏。
- 振动（工作状态）：任何轴向上均无损坏。
- 压力循环：经过10,000次循环，无物理损坏。
查看完整的资格测试结果
为您所需之处而建
该机制在各市场中保持一致。设计服务会根据每种应用所需的端口、材料和布局进行调整。
- 数据中心/AI液冷
- 汽车与电动汽车
- 通用工业
- 能源存储
- 航空航天与航空电子
- 机器人技术
- 数据通信
购买方式
PEM ThermaLink™ 接头专为适配您的制造模式而设计，相比焊接或钎焊，可显著降低歧管装配的人工成本。
委托安装——
寄送您的歧管管件，我们将为您完成 PEM ThermaLink™ 接头的装配并寄回，之后您可自行进行泄漏测试、快换（QD）接头组装及端盖焊接。
完整歧管供应——
获取已通过泄漏检测的完整歧管，直接集成到您的散热管理产品中。
选择 PennEngineering®的原因
PennEngineering® 成立于 1942 年，是紧固技术、安装设备及组件解决方案领域的全球领导者。依托这一规模优势，我们提供从概念设计到安装落地的全流程支持——涵盖设计专长、快速测试以及自动化安装保障。
80多年历史 | 30个地点 | 每年生产110亿+紧固件 | 7个产品开发中心
与工程师交流
每个PEM ThermaLink™项目都始于一次对话。与工程师交流，讨论您的设计、审查测试数据或探讨您的采购模式。
