概述

螺柱是一种多用途紧固件系列,旨在通过静态连接在两个面板之间保持固定间隙。它们要么根据应用要求从圆形或六角形刚性棒料上切割下来,要么由圆线制成。采用外螺纹连接的螺柱带有螺钉或螺栓等外螺纹,而内螺纹连接则带有螺母等内螺纹。为解决特定的应用问题,某些SNAP-TOP®®或KEYHOLE®螺柱可以放弃螺纹。

应用

螺纹螺柱的一种常见应用是安装印刷电路板,用来控制可能发生的短路。游戏PC的外壳实际上是一个载流的大金属板盒子;将主板抬离外壳有助于消除组件间短路的风险。尤其是盲孔螺柱可以提供无通孔的螺纹而不损害内部组件。

A threaded and a snap-top standoff both with self-clinching attachment features

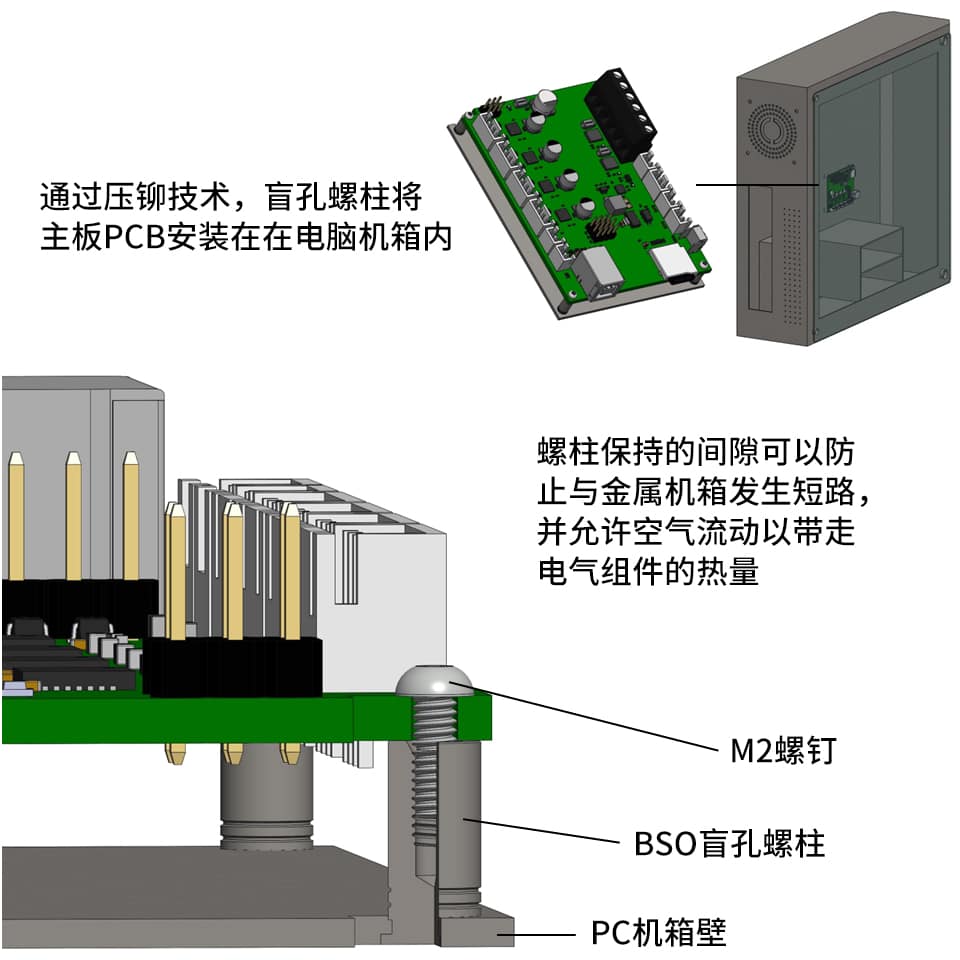

SOEx1-1
电气安全、温度管理和尺寸精度有力地证明了安装PCB时使用螺柱的必要性。

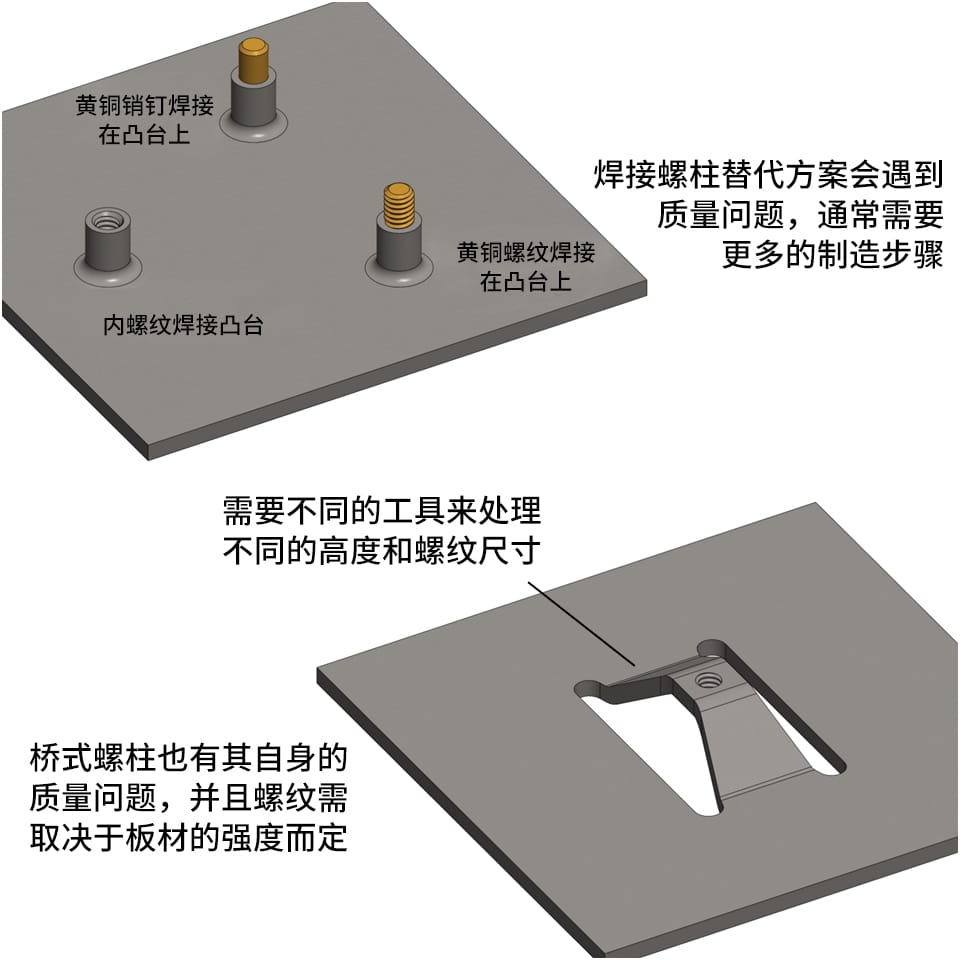

SOEx2-1
自扣紧螺柱的替代方案可能会提供价格更低廉的解决方案,但质量和工艺问题阻碍了其发展。

替代方案

某些预装电脑在外壳中集成了螺柱或“小块”,以将松动部件的数量最小化。虽然这对于批量生产的组件来说可能会降低成本,但影响了可定制性。对于定制电脑而言,无法设计出机箱上每个可能位置都有用于不同组件的螺柱小块。紧固件能提高放置自由度,沉头式扣紧特征可使外壳外部保持连续、水平的表面。

常见的连接技术

在制造方面,如果一家公司有多种型号的预装电脑,使用自扣紧螺柱可以实现更大的放置灵活性。它们可以降低加工或装配成本,并且便于对新设计进行生产修改。过盈配合安装表面贴装 (SMT)螺柱可实现压入配合或焊接连接点,用于在PCB-PCB接合处的电路板上方隔开附加面板或组件。

如需了解PEM螺柱的详细信息,请访问SO 产品手册SSA 产品手册了解自扣紧技术选项,访问K 产品手册了解拉削和SMT技术选项。
