概述
SNAP-TOP® 隔离柱的顶端具有独特的连接功能。球形固定几何体位于肩部，在其下方，直径会缩小一小段距离，之后又变回柱体另一端的筒身直径。此外，两个垂直切口以轴线为中心，沿细长直径的长度方向移动。这使得四边可以向内偏转，并在接近固定器顶端时形成柔性外径。由于 SNAP-TOP® 设计是旋转对称的，在应用中不会产生扭矩，因此紧固件的另一侧仍可采用各种连接技术。这种对称性通常还可用于圆形棒料。
应用
SNAP-TOP® 螺柱可通过垂直位移过盈配合的方式，在板材或 PC 板安装中避免使用螺钉。印刷电路板上的孔加工得比该紧固件顶部固定结构的外径略小。施加一定的力将印刷电路板压在固定器上时，其外径会因变形而缩小。一旦印刷电路板越过最粗的直径部分，四分之一部分的变形就会将电路板压入肩部，将其固定。

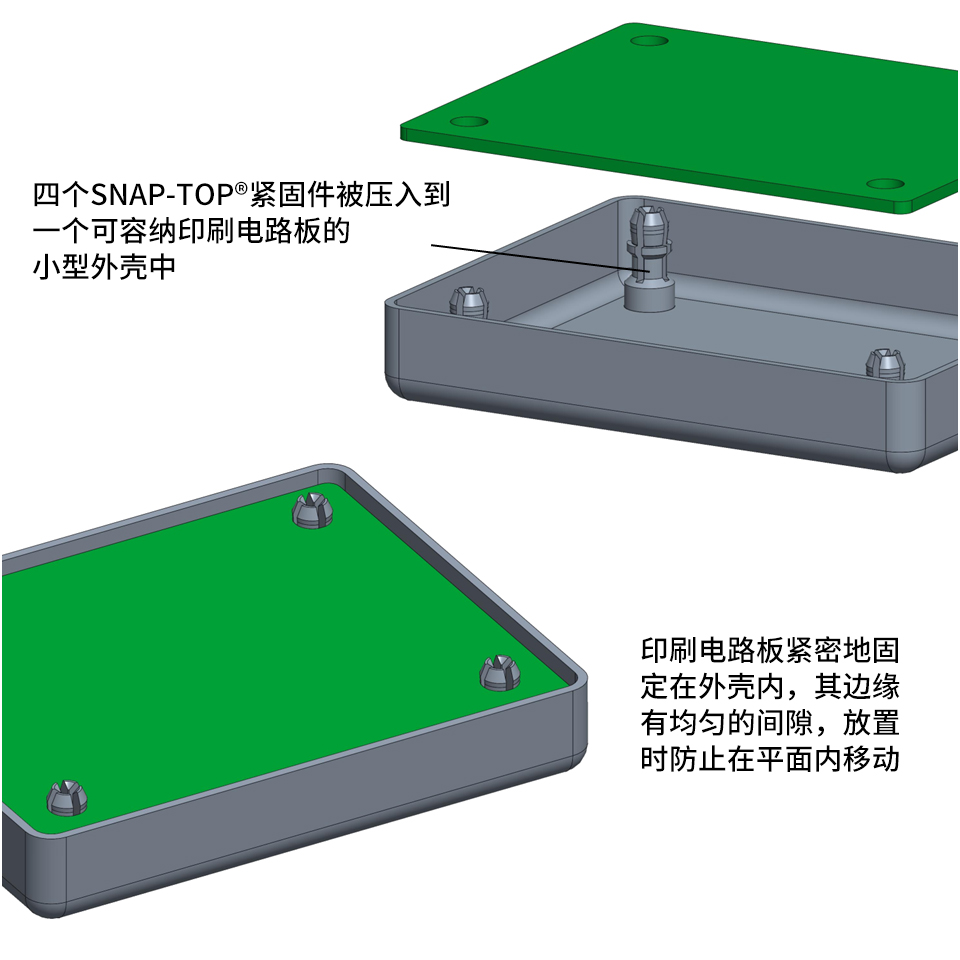

SNAP-TOP® 螺柱可沿轴向固定第二块面板，从而能够为容纳印刷电路板（PCBs）打造出更紧凑的外壳
KEYHOLE® 螺柱只有通过平面内旋转才能实现同样紧凑的配合，这限制了部件几何形状及抗振性方面的选择
替代方案
如果应用的目的是清除松动的紧固件，一种替代方案可以使用KEYHOLE® 螺柱。在一个线性方向上不受限制的移动可以通过旋转位移来替代，类似房子里的烟雾报警装置原理。然而，无论是旋转安装还是线性安装，使用 KEYHOLE® 螺柱定位的 PC 板总是需要与面板或 PCB 板一起在平面内移动。这就需要更多的装配空间，并可能增加移位或产生响声的风险。SNAP-TOP® 螺柱可以规避这种情况，它只需要在电路板下方有足够的空间以便使用工具将其从卡扣结构上拆卸下来即可。
常见的连接技术
由于其在 PCB 应用中的实用性，SNAP-TOP® 螺柱通常使用压铆技术用于面板到 PCB 的连接，或使用表面贴装技术 (SMT) 用于 PCB 到 PCB 的堆叠。由于装配/拆卸时会产生力，因此很少使用过盈配合安装 SNAP-TOP® 螺柱。在多次加载周期中，它们会削弱拉削几何形状与 PCB 之间的过盈配合。
