概述


螺栓的外形比普通螺母更简单,它是一种带有外螺纹的永久性固定装置,可与松动螺母配合。连接侧包括滚花或六角头等防旋转特征,对应圆形或六角形棒料。将螺栓扭入其中的材料和应用的负载规格,可有不同的选择。从而可产生其适用于平头、沉头和高强度柱栓的不同特征。

应用

使用同一种连接方式有助于缩小螺栓这类多用途紧固件的应用范围。例如,沉头有助于满足电子游戏控制台或其他娱乐系统等消费电子产品的外观要求。在金属面板上铣出一个浅盲孔来匹配沉头的底切,而滚花在安装后将材料移入底切中。这可为安装内部组件提供坚固的螺纹,同时避免触及外表面。它还有助于实现防水和密封应用,防止液体或灰尘渗入组件内部。与金属或塑料垫片配对时,自扣紧螺栓甚至可以作为外螺纹螺 螺柱使用。

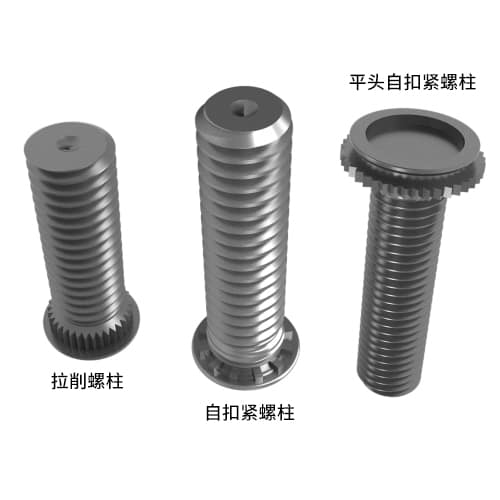

Studs

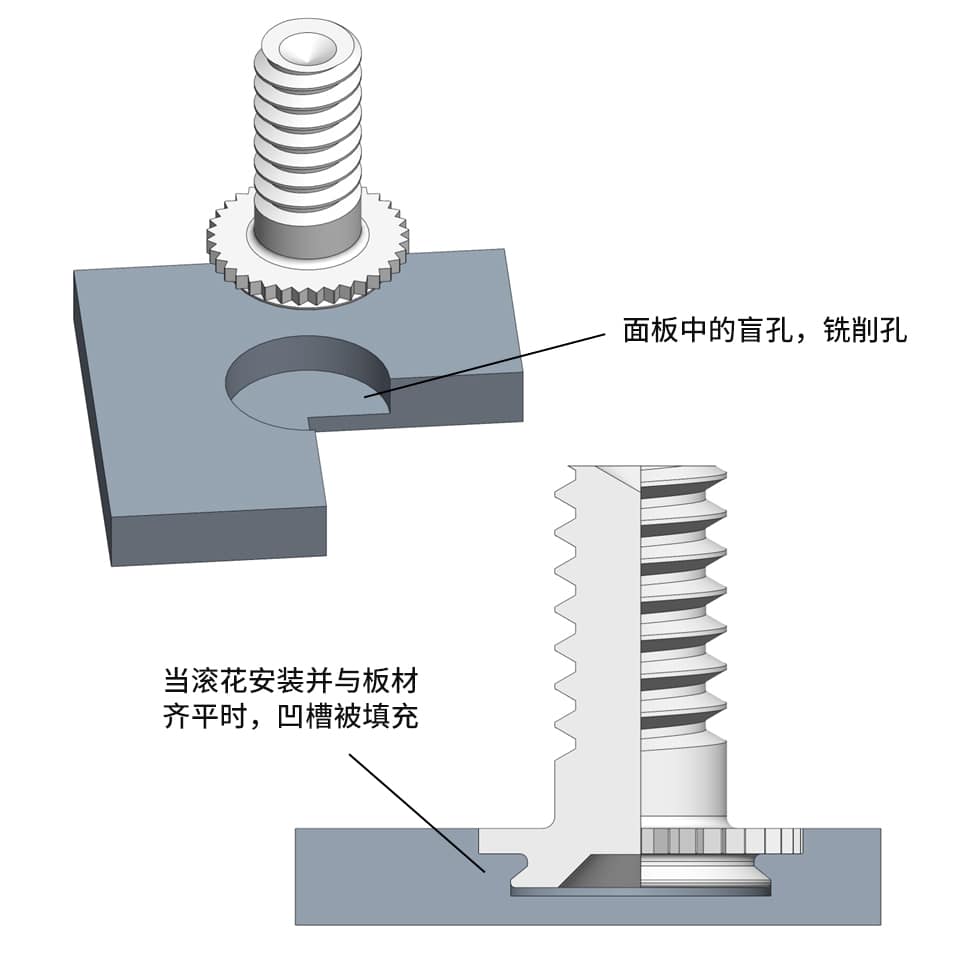

CHStudExample
沉头螺柱可紧固在面板上,且不会破坏另一侧的美观。

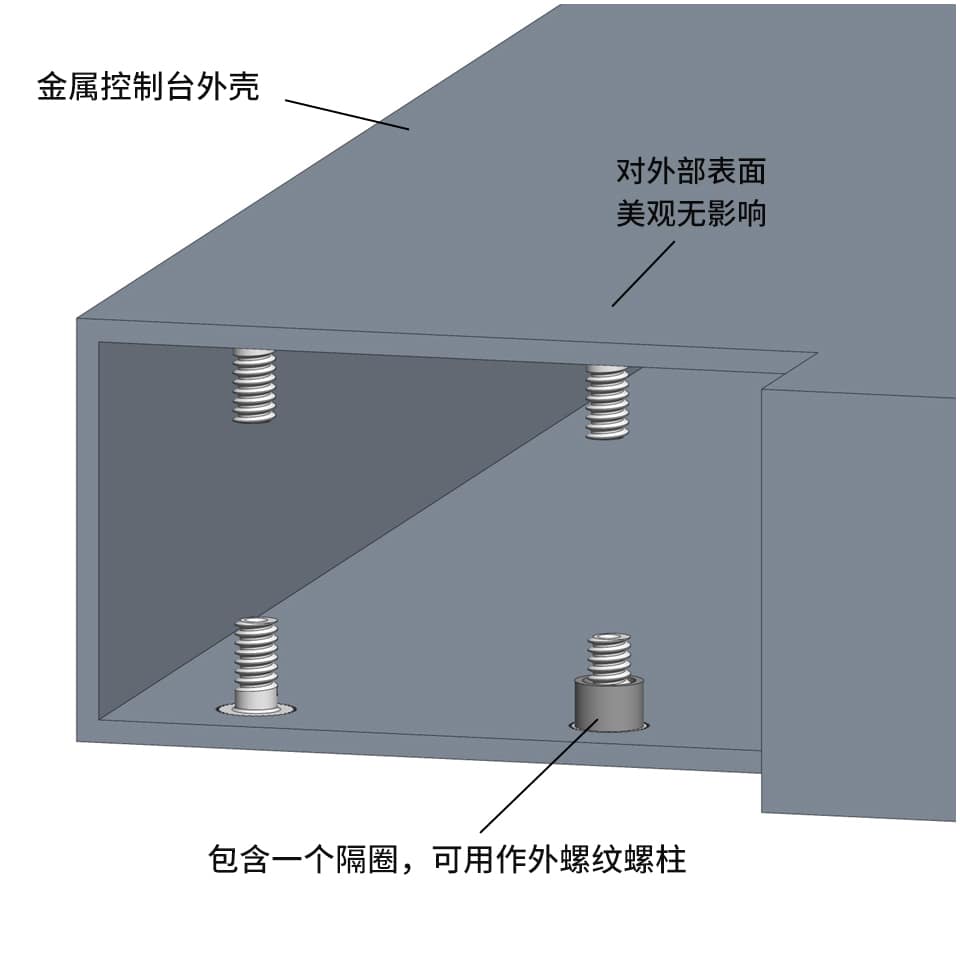

ConsoleExample
控制台外壳横截面,螺柱直接安装在外壳上。

替代方案

由于外表面的外观要求,无法使用任何通孔替代方案。虽然使用焊接螺柱完全取消了面板中的铣削,但相关的焊接飞溅和不对称风险可能会导致组件中产生公差或质量问题。不过沉头螺柱有一个限制因素是实现高强度自扣紧连接所需的最小面板厚度。薄面板可以使用贯穿面板的螺栓或螺柱来获得更高强度,同时使用塑料外壳来满足外观要求。这会提升电子游戏控制台设计的外观自由度。

常见的连接技术

焊接、自扣紧和压入配合过盈配合安装螺栓很常见,但表面贴装(SMT)螺栓则很少见,因为它们主要基于装载期间回流焊料的结合,而非PCB安装中的任何几何干涉。另一种不受面板材料影响的连接方法是型锻。在这种方法中变形的是立柱而非面板,通过夹紧力来固定自身。拉铆螺母系列中具有类似原理的是拉铆螺栓,其带有用于固定在面板内的折叠筒。
