Spin-Pull-Werkzeuge für Blindnietmuttern | Sherex® by PEM® Pneumatische Werkzeuge
Spin-Pull-Werkzeuge zur Montage von Blindnietmuttern
Die Spin-Pull-Werkzeuge von Sherex® by PEM® sind hydropneumatische Montagesysteme für die schnelle, präzise und wiederholgenaue Montage von Blindnietmuttern in mittleren bis hohen Produktionsvolumen. Das Spin-Pull-Verfahren kombiniert eine Drehbewegung zum Aufschrauben auf den Zugdorn mit einem kontrollierten Setzhub zum Verformen der Blindnietmutter. Dadurch werden präzise Setzkräfte und reproduzierbare Ergebnisse bei jedem Montagevorgang gewährleistet.

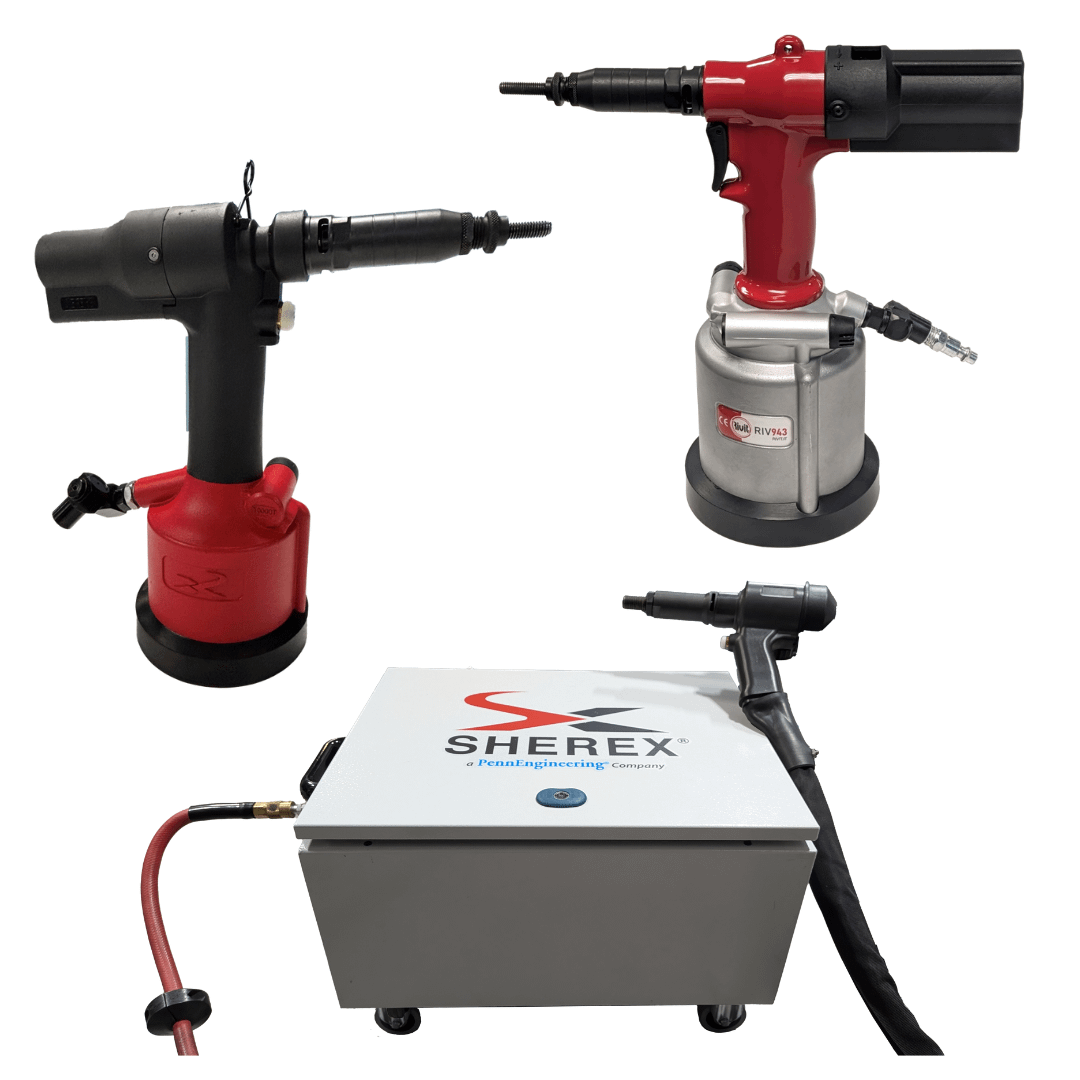

Zum Spin-Pull-Werkzeugprogramm von Sherex® by PEM® gehören die Modelle FLEX-5, FLEX-18 und RIV943, die für unterschiedliche Gewindegrößen und Setzkräfte bei Blindnietmuttern und Blindnietbolzen ausgelegt sind.
Werkzeugprogramm
- FLEX-5 Spin-Pull-Werkzeug – kompaktes pneumatisches Werkzeug für mittlere bis hohe Produktionsvolumen; geeignet für Blindnietmuttern von M3 bis M8; Zugkraft 22 kN
- RIV943 Spin-Pull-Werkzeug – kompaktes Spin-Pull-Werkzeug für mittlere bis hohe Produktionsvolumen; geeignet für Blindnietmuttern von M4 bis M12; Zugkraft 33 kN
- FLEX-18 Spin-Pull-Werkzeug – hydropneumatisches Werkzeug zur Montage von Blindnietmuttern für große Gewindegrößen; Zugkraft 80 kN
- FLEX-5 und FLEX-18 Prozessüberwachung – Prozessüberwachungsfunktionen für präzise Montageprozesse und eine hohe Prozesssicherheit
Wesentliche Merkmale
- Hydropneumatischer Antrieb für eine schnelle und kontrollierte Montage
- Einstellbare Zugkraft für unterschiedliche Blindnietmuttergrößen und Werkstoffe
- Konstanter Setzhub reduziert Prozessschwankungen und Ausschuss
- Ergonomisches Werkzeugdesign für hohen Bedienkomfort im Dauereinsatz
- Schnellwechselsystem für Mundstück und Zugdorn zur schnellen Umrüstung auf andere Größen
- Kompatibel mit Kalibriereinheiten zur regelmäßigen Werkzeugüberprüfung

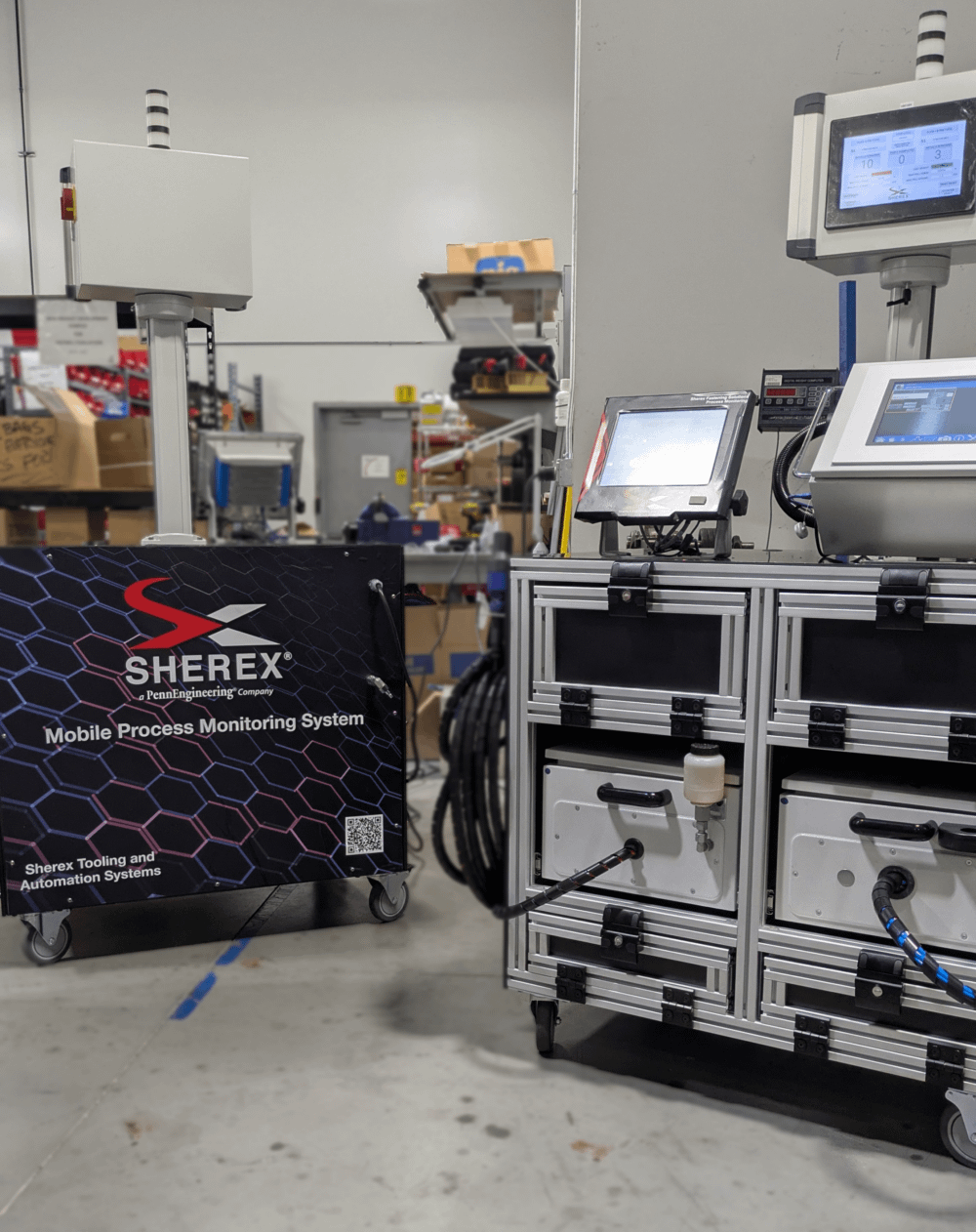

Prozessüberwachung
Die Montagewerkzeuge FLEX-5 und FLEX-18 können mit einer Prozessüberwachung ausgestattet werden, die Setzkraft und Weg in Echtzeit erfasst. Dadurch ist eine 100-prozentige Überprüfung jedes Montagevorgangs ohne manuelle Inspektion möglich. Dies unterstützt die Einhaltung von Qualitätsanforderungen in der Automobilindustrie sowie in anderen regulierten Branchen.
FLEX-5
FLEX-18
RIV943
Prozessüberwachung
