Übersicht: Unverlierbare Schrauben

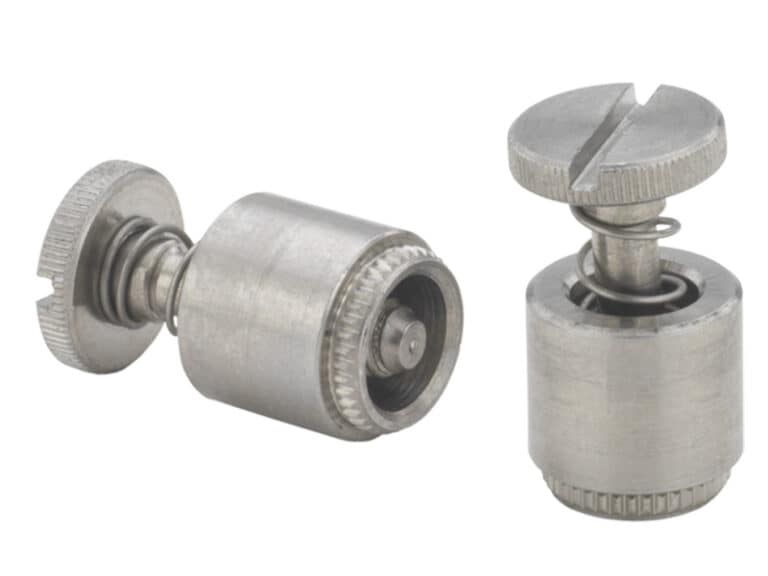

Unverlierbare Schrauben (auch bekannt als unverlierbare Befestigungselemente oder unverlierbare Bolzen) bestehen in der Regel aus mehreren Teilen, was zu höheren Kosten und höheren Einsätzen für die Hersteller führt. Dies hat eine Spezialisierung der Merkmale mit unterschiedlichen Kombinationsmöglichkeiten je nach Anwendung zur Folge. Das Grundprinzip besteht jedoch darin, dass eine Schraube entweder direkt oder durch eine separate Halterung in einer Platte gehalten wird. Probleme mit Überdrehungen können mit einem MAThread® vermieden werden, bei dem die ersten Gewindegänge mit einem Radius versehen werden, um eine korrekte Ausrichtung zu gewährleisten. Einige Produkte verfügen über eine Kopf- oder Rändelschraube, die eine werkzeuglose Montage ermöglicht, während andere die Schraube in der Halterung versenken, um eine Demontage von Hand zu erschweren.
Anwendung: Unverlierbare Schrauben
Das Hauptproblem, das mit Hilfe von unverlierbaren Schrauben gelöst werden soll, besteht darin, die Anzahl loser Teile in einer Baugruppe zu minimieren, um die Produktion oder die Verwendung durch den Verbraucher zu erleichtern. Bei Stromtankstellen für Elektroautos werden zum Beispiel sehr hohe Spannungen verwendet, wobei lose Teile zu einem Kurzschluss führen können. Zur Vermeidung einer potenziellen Brandgefahr wird eine einfache Schraube mit einem Gewindeende, das breiter als der Schaft ist, in der Abdeckplatte der Ladestation fixiert. Die Platte wird nach dem Einsetzen der Schraube um das Loch herum verformt. Auf diese Weise können Servicetechniker die Station zusammenbauen, ohne Gefahr zu laufen, dass Teile herunterfallen.

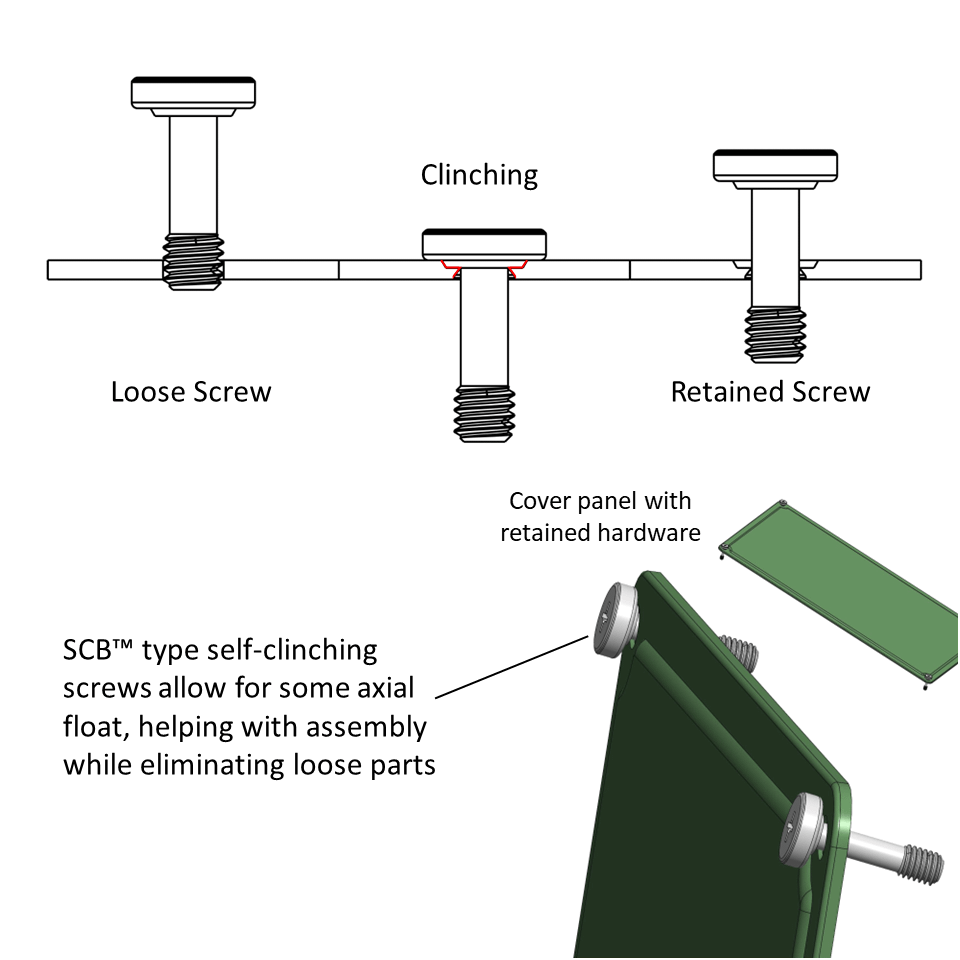

Einbau und Anbringung von einfachen Schrauben in einer Abdeckplatte für eine Ladestation.

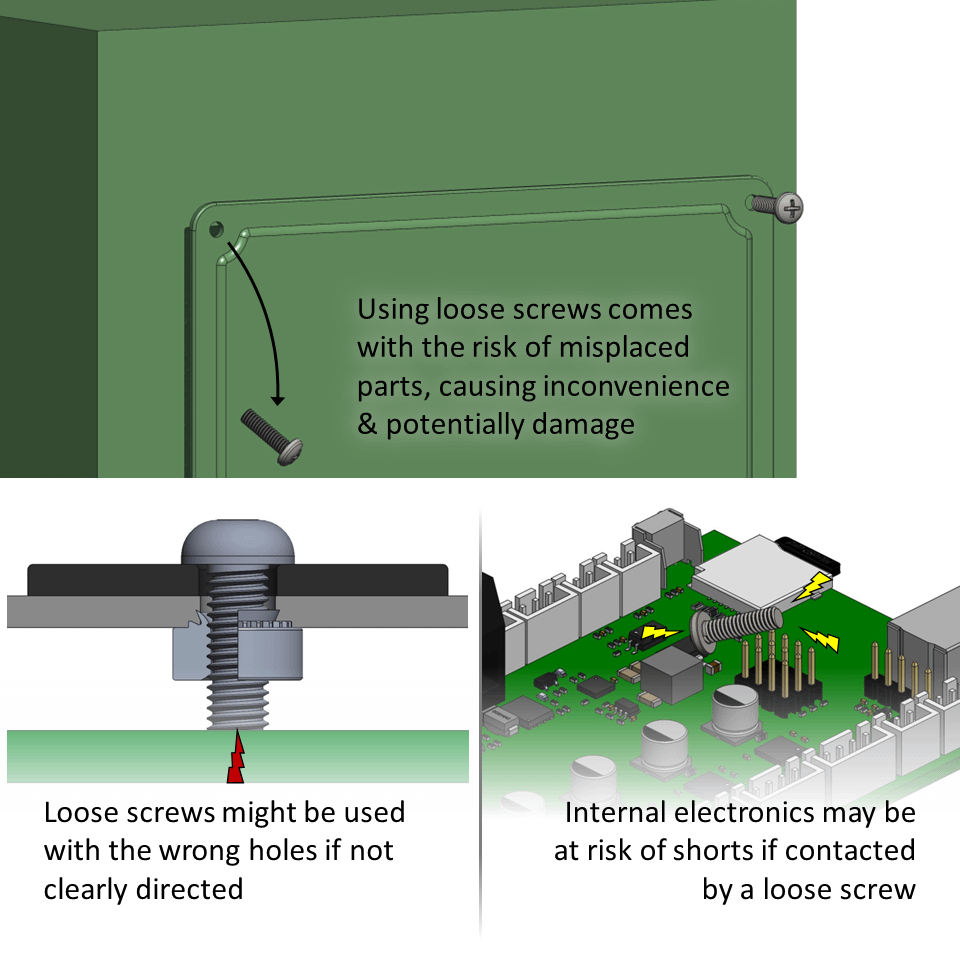

Zu den potenziellen Gefahren, die mit losen Teilen verbunden sind, gehören verlorene Teile, strukturelle und elektrische Schäden.
Alternative Lösungen
Lose Schrauben wären in dieser Hinsicht eine kostengünstige Alternative. Außerdem entfällt ein Fertigungsschritt, bei dem die unverlierbaren Schrauben in die Platte eingebaut werden. Die Produktionszeit kann dadurch verkürzt werden. Jedes lose Teil birgt jedoch das Risiko, beim Transport verloren zu gehen, an der falschen Stelle eingebaut zu werden oder Kurzschlüsse zu verursachen. Der Zeitgewinn, der durch die Fixierung der Schrauben in einer Abdeckplatte entsteht, ist eine größere Sicherheitsgarantie und erleichtert die Montage vor Ort.
Gängige Befestigungstechnologien
Eines der Merkmale, die zu der großen Vielfalt an unverlierbaren Schrauben führen, ist die Art und Weise, wie die Schraube oder ihre Halterung an einem Panel oder einer Leiterplatte befestigt wird. Üblich sind die Oberflächenmontagetechnik (SMT), das Räumen und das Einpressen. Zu den spezielleren Methoden gehört die Flare-Montage mit einer schwimmenden Option. Dabei wird die Halterung verformt, um die Befestigung an Materialien zu ermöglichen, die sich nicht so einfach durch Clinchen oder Räumen befestigen lassen.
Relevante Produkte von PEM:
Entdecken Sie die große Auswahl an Plattenbefestigungselementen in unsere Produktsuche:
Um mehr zu erfahren, öffnen Sie das PDF Datenblatt für eine große Auswahl an unverlierbaren Schrauben.
