Übersicht

Im Gegensatz zu einer einfachen Gewindemutter mit Durchgangsbohrung ist eine Blindnietmutter auf einer Seite geschlossen. Da es schwierig ist, ein Sackloch bis zum Grund zu verschrauben, ist eine Blindnietmutter oft wesentlich höher als eine Mutter mit durchgehendem Gewinde und kann daher einem Abstandshalter ähneln. Eine Blindnietmutter ist jedoch auf der Befestigungsseite offen, während ein Abstandshalter im Allgemeinen auf der Auszugsseite offen ist.

Anwendung

Der allgemeine Zweck einer Blindnietmutter besteht darin, ein Innengewinde zu haben, das eine Schraube aufnimmt, wobei die Bewegung der Schraube durch die Platte begrenzt und verhindert wird, dass etwas in die Baugruppe fällt. Einige schlanke Fernsehgeräte erfordern die Verwendung von Befestigungsgewinden, die sich über empfindlichen elektrischen Bauteilen befinden. Diese Bauteile könnten beschädigt werden, wenn die Schrauben von Drittherstellern zu lang sind. Eine Blindnietmutter verhindert dies, indem sie den Bohrlochgrund verschließt und so die inneren Bauteile schützt.

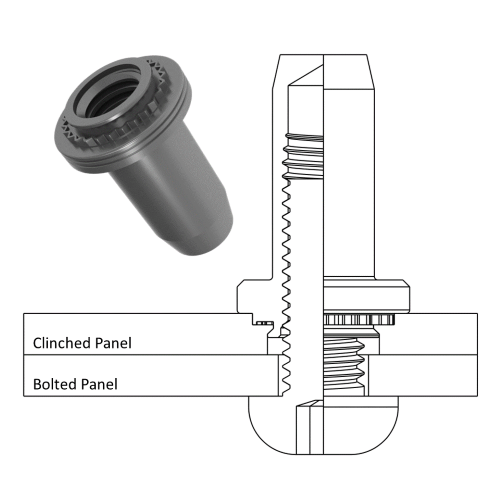

Cross-section schematic of a blind nut and a screw joining two panels

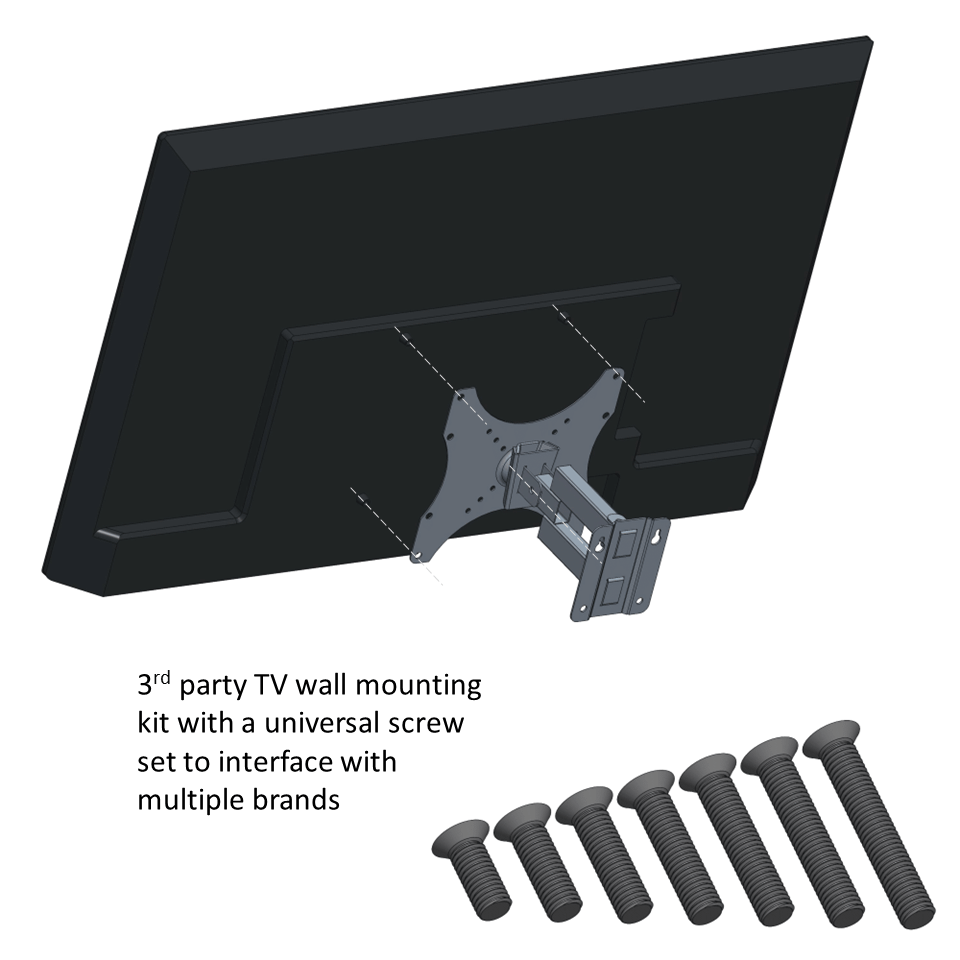

A TV with a 3rd party wall mounting kit and a set of screws of assorted lengths
Die Hersteller von Fernsehgeräten können an Schutzvorkehrungen zur Begrenzung möglicher Schäden durch die Verwendung von Zubehörteilen Dritter interessiert sein.

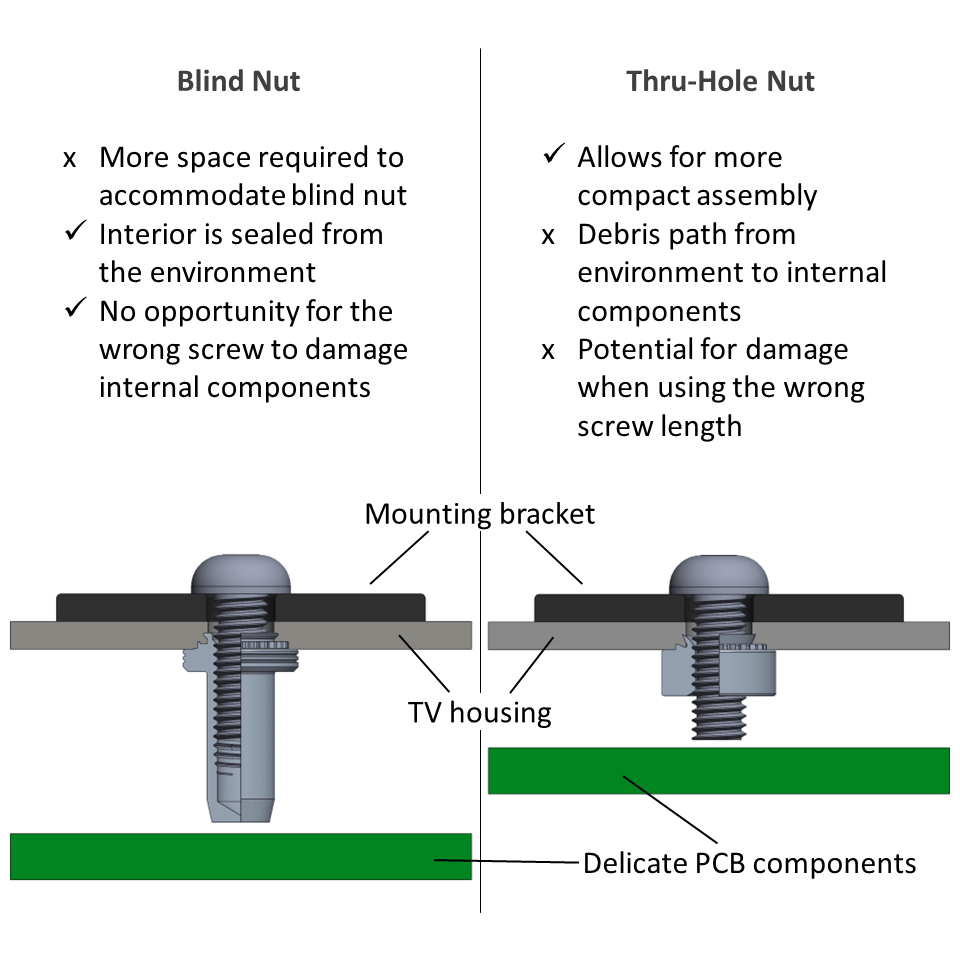

Pros and cons between using a blind nut and a regular, through-hole nut
Vergleich von Montagebohrungen mit einer Blindnietmutter oder einer Durchgangslochmutter.

Alternative Lösungen

Während Blindnietmuttern das Risiko einer Beschädigung durch längere Schrauben ausschließen, muss die Mutter selbst länger sein, um die gleiche Einschraublänge oder die gleiche Anzahl von Gewinden für eine Schraube zu erhalten. Dies bedeutet, dass die Materialstärke des Fernsehers erhöht werden muss, um der Mehrlänge Rechnung zu tragen, oder dass kürzere Schrauben in größerer Anzahl verwendet werden müssen, um die gleiche Last zu tragen. Alternativ dazu minimieren Durchgangsgewinde die Länge und maximieren die Anzahl der Gewinde. Die Bereitstellung eines TV-Montagesatzes mit speziell konzipierten Beschlägen kann auch das Risiko einer Innenbeschädigung verringern. Ohne Blindmuttergewinde besteht jedoch immer noch die Möglichkeit, dass Staub und Schmutz in die Baugruppe gelangen.

Gängige Befestigungstechnologien

Blindnietmuttern werden häufig verwendet, um das Innere einer Baugruppe zu verschließen, um eine Schraube von außerhalb der Baugruppe aufnehmen zu können. Die meisten dünnen Wände sind aus Blech. Aus diesem Grund ist das Einpressen die häufigste Befestigungsmethode für Blindnietmuttern. Bei Leiterplatten, die keine Durchgangsbohrung benötigen, ist die Verwendung von Räumnadeln oder oberflächenmontierten (SMT) Befestigungselementen üblicher. Bei Anwendungen, bei denen nur eine Seite der Platte zugänglich ist, können Blindnietmuttern ohne aggressive Verformung der Platte angebracht werden.

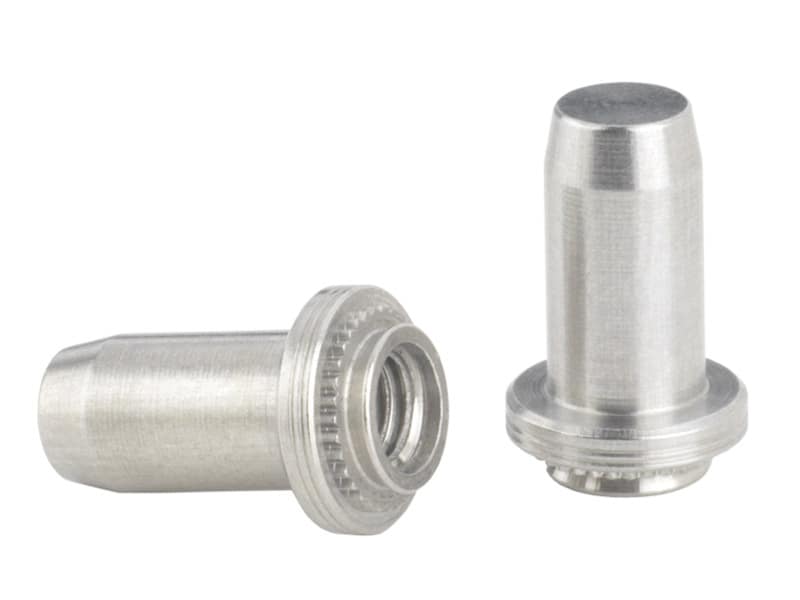

Relevante Produkte von PEM:

In unserer Produktsuche finden Sie Größen und Materialvarianten von Blindnietmuttern

Weitere Informationen finden Sie im B Datenblatt für Einpress-Blindnietmuttern.
