Übersicht

Nietmuttern oder Blindnietmuttern ähneln in ihrer allgemeinen Form etwas den Blind- oder Durchgangsloch-Abstandshaltern, sind aber so konzipiert, dass sie sich beim Anziehen mit einem passenden Außengewinde kontrolliert verformen oder zusammenziehen. Dies wird erreicht, indem die Kopf- oder Flanschseite der Blindnietmutter über eine bestimmte Länge abgesenkt wird. Dadurch entsteht vor dem regulären Gewinde am Ende der Blindnietmutter eine etwas dünnere Wand. Diese dünne Wand kollabiert auf der gegenüberliegenden Seite einer Platte, um eine Verbindung vorzuspannen, die nur auf der Einbauseite zugänglich ist.

Anwendung

Nietmuttern haben ihre Stärken vor allem dort, wo ein starkes, wiederverwendbares Gewinde in einer Platte benötigt wird, die aufgrund der Montage nur von einer Seite zugänglich ist. Ein Beispiel ist der Flaschenhalter am Fahrrad. Der Rahmen eines Fahrrads besteht aus Metallrohren, deren Inneres abgedichtet ist, so dass es nur wenige Möglichkeiten gibt, eine Vielzahl von Zubehörteilen zu befestigen. Für eine kleine Blindnietmutter mit Gewinde muss nur ein Loch in das Rohr gebohrt werden, das nach der Montage des Niets wieder verschlossen wird. Die mitgelieferten Gewinde ermöglichen die sichere Befestigung eines serienmäßigen Flaschenhalters am Rahmen, lassen sich aber auch wieder entfernen, wenn eine andere Größe gewünscht wird.

Cross-section schematic showing the utility of a collapsible barrel in a rivet nut to join panels or provide mounting threads
Bike frame application showing how a rivet nut provides mounting threads with access to only one side of a hole

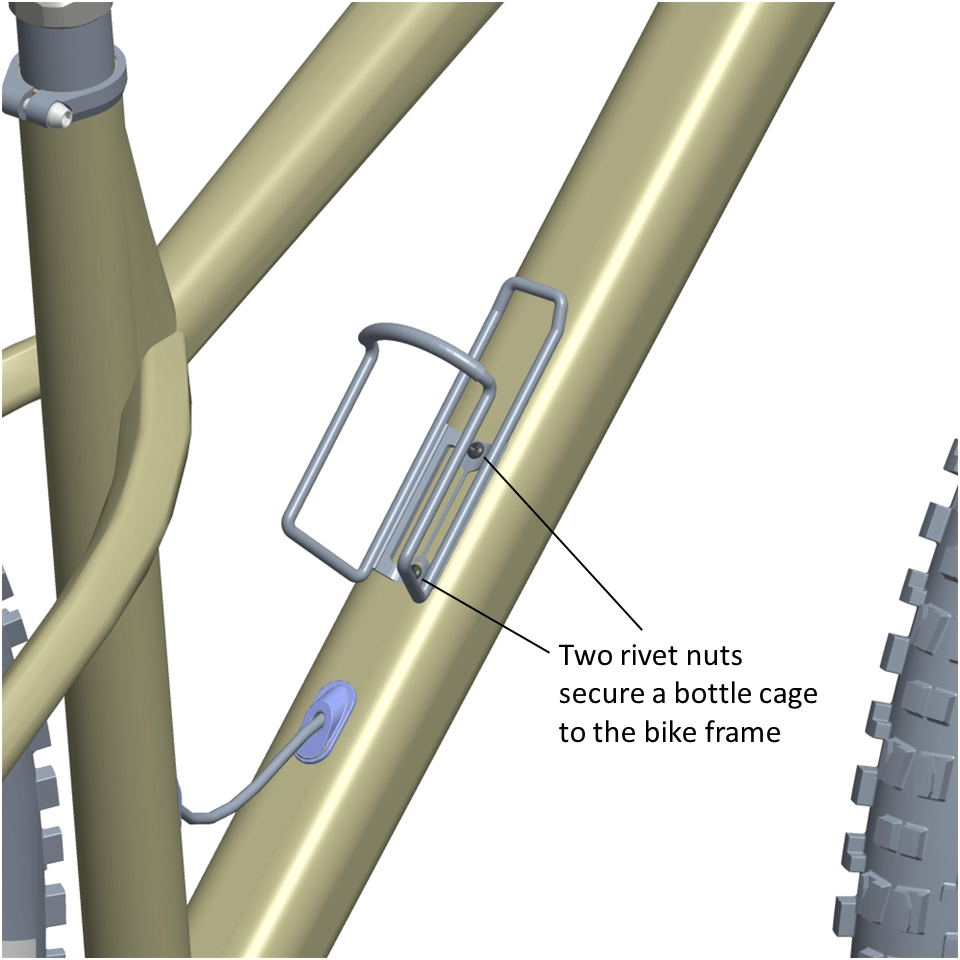

A bottle cage mounted on a bike frame via rivet nut threads
Die Einnietmutter nutzt ihre einzigartige Eigenschaft zur Befestigung eines Flaschenhalters am Fahrradrahmen, wobei nur eine Seite des Befestigungslochs zugänglich ist.

Alternative Lösungen

Ohne Einnietmuttern müssen beide Seiten der Montagefläche zugänglich sein. Eine weitere Möglichkeit wäre, das Rohr zu durchbohren, um lose Schrauben und Muttern zu befestigen. Dies würde mehr Teile erfordern und die Montage erschweren, um den Flaschenhalter sicher zu befestigen. Ohne den Rahmen zu durchbohren, könnten Halterungen um ein Rohr herum befestigt werden. Dies ist jedoch noch komplizierter und beruht auf Reibung, um das Zubehör zu sichern. Trotz ihrer Vorteile kann die Einnietmutter in einer runden Bohrung dem Drehmoment nur durch den Klemmdruck zwischen dem Flansch und dem gerändelten Schaft standhalten. Für Anwendungen mit größeren Bauteilen und höheren Kräften kann eine Sechskant-Nietmutter mit einem ebenfalls sechseckigen Loch verwendet werden, um der freien Drehung zu widerstehen. Dies erfordert jedoch mehr Spezialwerkzeug für die Herstellung und Montage.

Gängige Befestigungstechnologien

Nietmuttern haben zwar einen eigenen Mechanismus zur Befestigung an einer Platte, aber es gibt sie in verschiedenen Ausführungen mit rundem und sechseckigem Schaft für unterschiedliche Drehmomentanforderungen, mit Blind- und Durchgangslöchern und sogar mit Bolzen, die ein Außengewinde haben und von einer Seite der Platte aus montiert werden können. Die Senkkopfnietmutter ermöglicht sogar eine bündige Montage mit der Oberfläche der Platte.

Relevante Produkte von ATLAS by PennEngineering:

In unserer Produktsuche finden Sie eine große Auswahl an Nietmuttern und Bolzen der ATLAS-Produktfamilie:

Weitere Informationen finden Sie im ATLAS® Katalog für Nietmuttern und Bolzen.
