Übersicht


Positionier- oder Führungsstifte ähneln in ihrer Form den Bolzen haben aber kein Gewinde. Stattdessen haben sie ein rundes oder manchmal rautenförmiges Profil mit einer sich verjüngenden Spitze. Da es kein Gewinde gibt, um eine Last zu halten, und das Teil nur einer Scherkraft ausgesetzt ist, besteht keine Notwendigkeit für eine Verdrehsicherung, so dass Rundstifte die Hauptgeometrie für Positionierstifte sind. Sie können in ein gefrästes Loch eingepresst, aber auch als dauerhafte Befestigung für dünne Bleche verwendet werden.

Anwendung

Positionierstifte helfen, Komponenten vor der Befestigung auszurichten, was besonders nützlich ist, wenn Maßgenauigkeit gefordert wird. Server für Telekommunikations- und Datenübertragungsanwendungen enthalten viele Komponenten auf kleinstem Raum, was enge Toleranzen erfordert, die bei großen Serversystemen Schwierigkeiten bereiten. Bei der Befestigung an einer vertikalen Fläche kann der Hardwareaufwand minimiert werden, wenn zwei der vier Befestigungspunkte Positionierstifte anstelle von Bolzen sind. Dies gewährleistet vier stabile Ecken mit nur zwei losen Muttern. Darüber hinaus können diamantförmige Befestigungsstifte in Kombination mit runden Stiften bei sehr engen Toleranzen nützlich sein, da sie ein gewisses Spiel zwischen den Stiften zulassen und die Möglichkeit des Verkantens verringern.

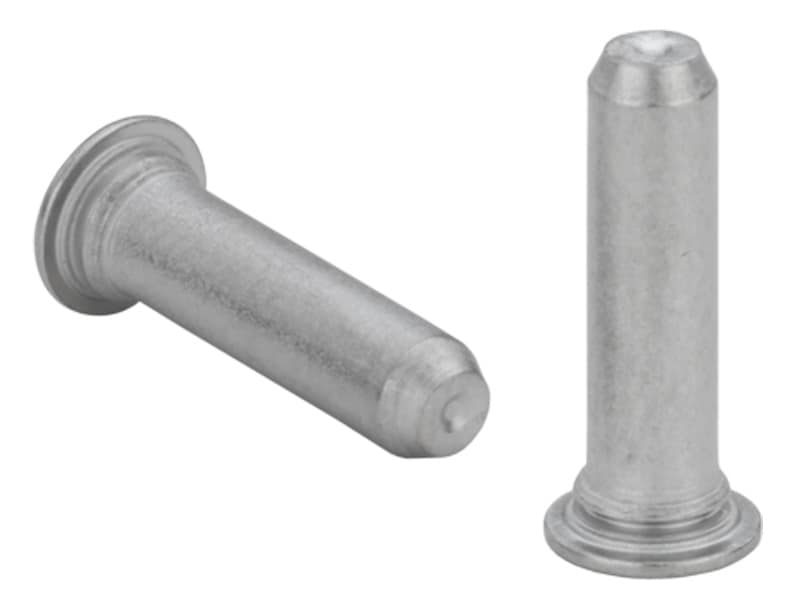

A self-clinching locating pin guides a panel into place with great dimensional precision

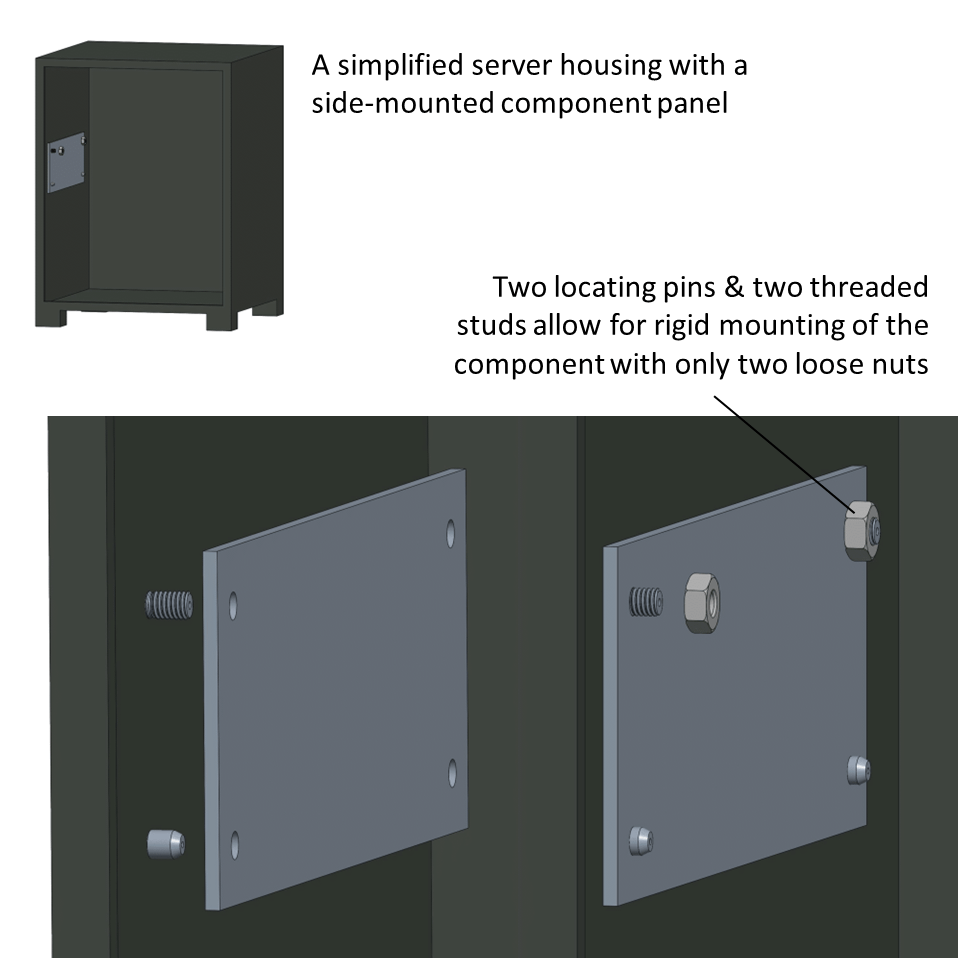

A simplified server housing assembly shows how locating pins can replace threaded studs to minimize loose hardware without sacrificing stability
Posiionierstifte können zusammen mit Gewindebolzen verwendet werden, um die Anzahl der losen Teile zu minimieren, ohne die Stabilität zu beeinträchtigen.

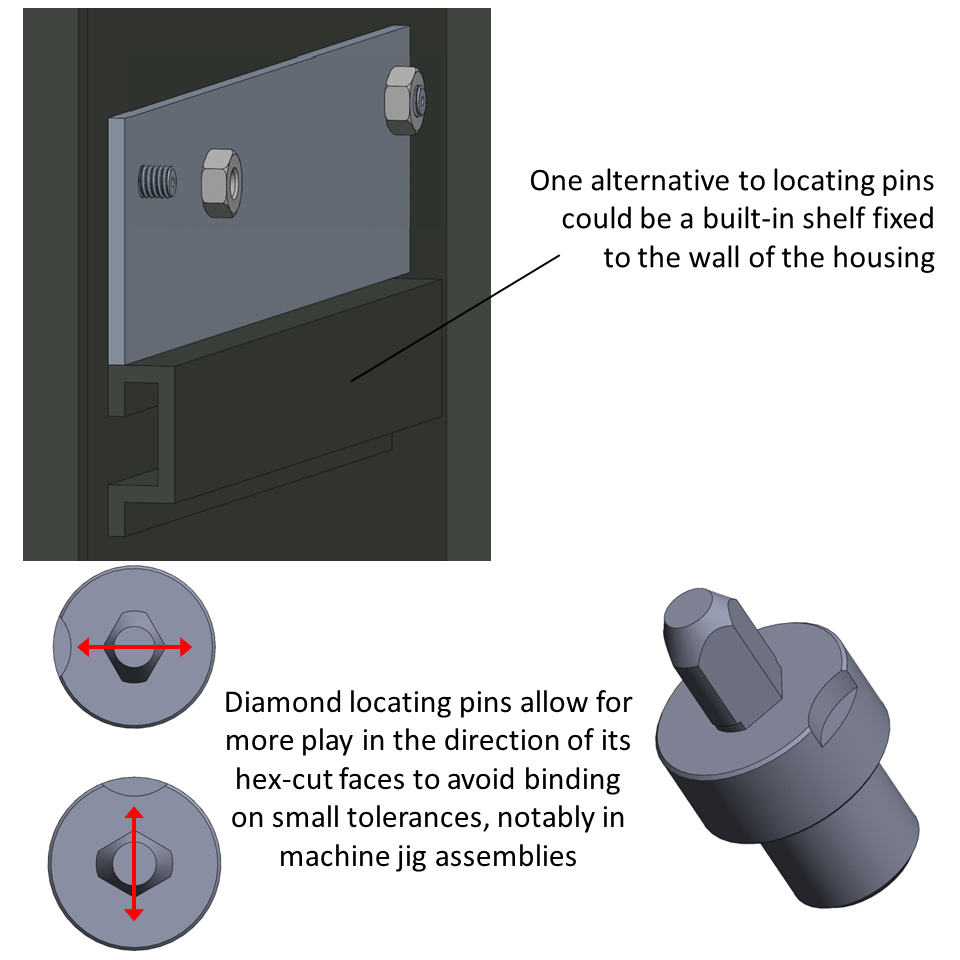

Alternatives to locating pins often involve other challenges regarding stability or manufacturing tolerances
Die meisten alternativen Lösungen zur Positionierung der Stifte erfordern Kompromisse zwischen Richtungsstabilität, Fertigung und Toleranzproblemen.

Alternative Lösungen

Eine offensichtliche Alternative wäre die Verwendung von Gewindebolzen an allen vier Ecken. Dies würde eine Begrenzung der Bewegung in allen drei Achsen gewährleisten, aber mehr lose Teile und eine längere Montagezeit erfordern. Um die gleiche Unterstützung mit weniger Beschlägen zu erreichen, könnte eine Leiste in die vertikale Fläche eingearbeitet werden, allerdings auf Kosten der Flexibilität und der Fertigungszeit. Da Positionierstifte jedoch keine axiale Bewegungsbegrenzung aufweisen, sind sie möglicherweise nicht sicher genug, um Gewinde in mobileren Anwendungen zu ersetzen.

Gängige Befestigungstechnologien

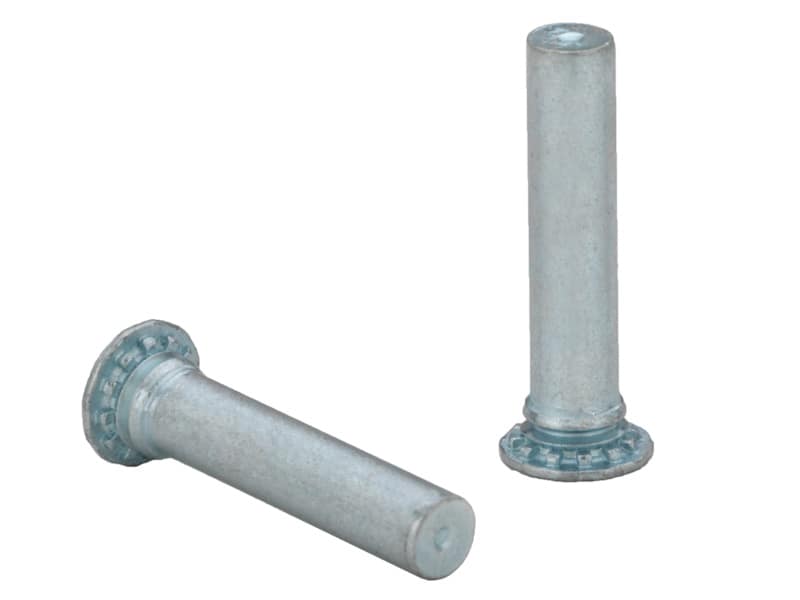

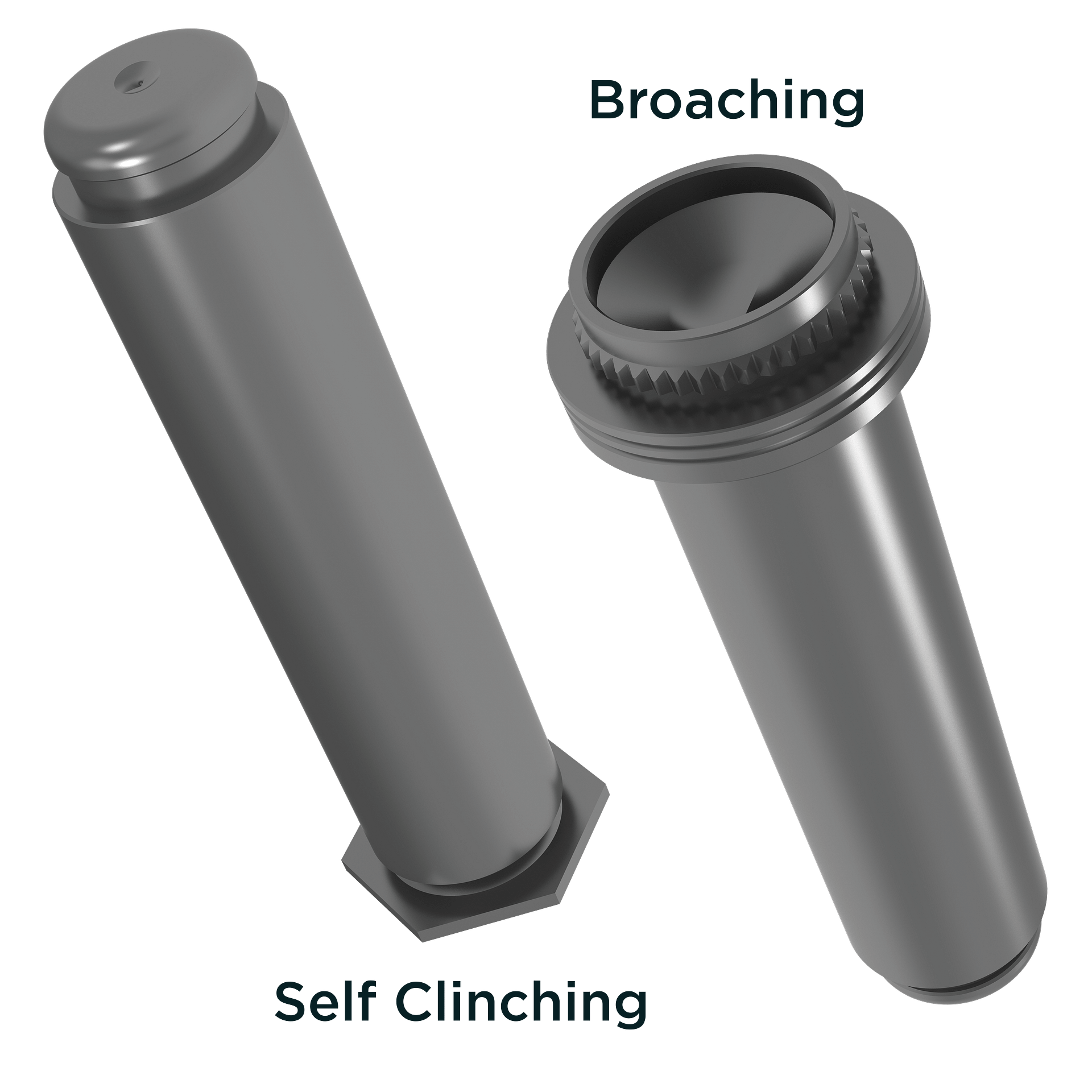

In der Fertigung werden Positionierstifte in der Regel zum Ausrichten von Werkstücken für einen anderen Vorgang verwendet und müssen je nach Arbeitsgang ausgetauscht werden. Dies begünstigt Druck- oder Schraubbefestigungen, die sich leicht montieren und demontieren lassen. Für dauerhafte Anwendungen werden Positionierstifte zunehmend in Metallbleche eingepresst. Neue Anwendungsbereiche für Elektrofahrzeuge haben dazu geführt, dass einpressende und räumende Positionierstifte als elektrische Verbindungen für Stromschienen in Ladestationen für Fahrzeuge verwendet werden.

Relevante Produkts von PEM:

Siehe Größen und Materialoptionen in unserer Produktsuche:

Weitere Informationen finden Sie im FH Datenblatt und im EC Datenblatt für einpressende und räumende Stifte.
