PF15M-M6-2 BL

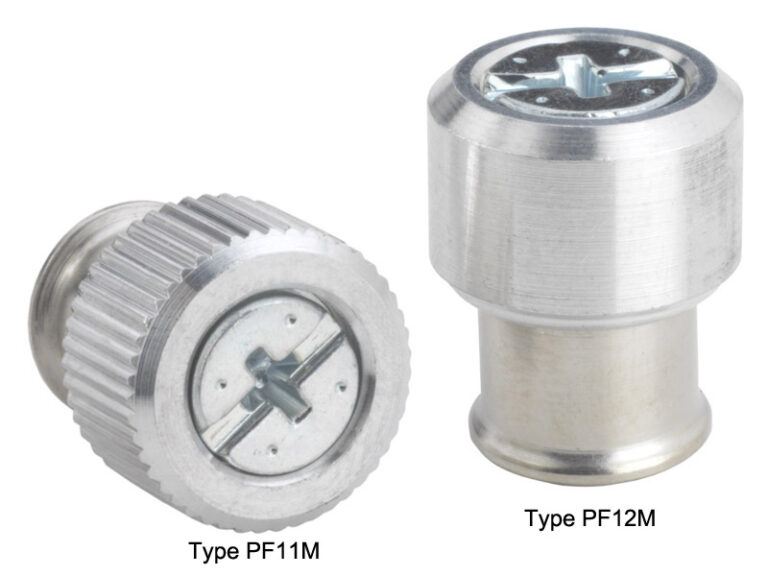

Large Knob, Spring-loaded – Types PF11M and PF12M

PF15M-M6-2 BL
PF15M-M6-2 BL
PF15M-M6-2 BL

PF15M-M6-2 BL

Large Knob, Spring-loaded – Types PF11M and PF12M

  • Shoulder on retainer provides positive stop during installation.
  • Available in self-clinching, flaring, or floating mounting styles.
  • Available with knurled or un-knurled metal cap, black metal cap, or a custom color plastic cap.

Specifications

Gewinde Code
M6
Thread Size X Pitch
M6 x1
Thread Specification
ANSI/ASME B1.13M
Screw Length Code
2
Cap Material
Aluminum
Material Retainer
Heat-Treated Carbon Steel
Material Spring
300 Series Stainless Steel
Screw Material
Heat-Treated Carbon Steel
Finish Retainer
Natural Finish
Finish Spring
Natural Finish
Optional Finish
Knopf (Aluminium) – Schwarz eloxiertSchraube (Stahl und Edelstahl) – Schwarzes Nitrid
Retainer Finish
Bright Nickel over Copper Flash per ASTM B689
Screw Finish
Zinc plated per ASTM B633, SC1 (5µm), Type III, colorless
For Use in Sheet Hardness
HRB 80 or Less (Hardness Rockwell “B” Scale) / HB 150 or Less (Hardness Brinell)
Driver Size
Slotted/#3 Phillips
Product Category
Large Knob, Spring-loaded – Types PF11M, PF12M and PF15M
Cad View
Unbefestigt
Thread Type
PEM® captive screws: Large knob, spring-loaded

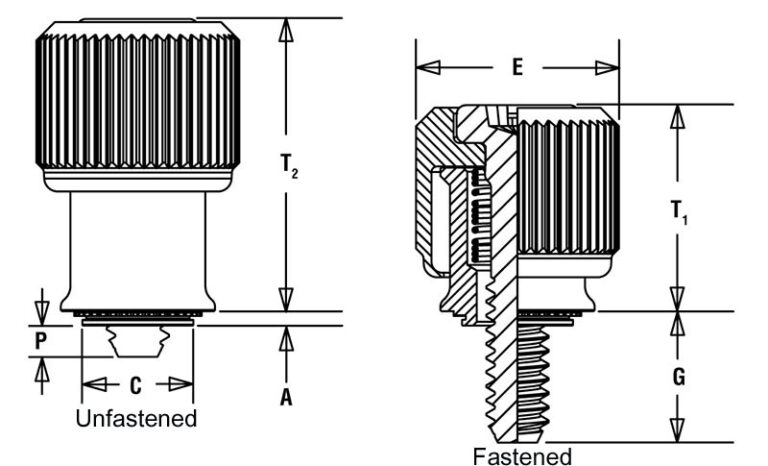

G Plus Minus 025in 64mm
10.41mm
P Pm 025in Or 64mm
3.05mm
A Max._mm
0.92mm
E ± 0.25_mm
14.61mm
Hole Size in Sheet + 0.08_mm
9.53mm
Min. Dist. Hole C/L to Edge_mm
11.68mm
Min. Sheet Thickness_mm
0.92mm
C Max._mm
9.5mm
T1 Nom._mm
13.46mm
T2 Nom._mm
20.07mm
