Blindnietmutter-Lochgrößentabelle | Empfohlene Lochdurchmesser von Sherex by PEM

Blindnietmutter-Lochgrößentabelle

Die richtige Lochgröße ist einer der wichtigsten Faktoren für die zuverlässige Funktion einer Blindnietmutter. Ein zu kleines Loch verhindert die korrekte Montage, während ein zu großes Loch die Klemm- und Auszugsfestigkeit reduziert. Diese Übersicht von Sherex by PEM enthält die empfohlenen Lochdurchmesser für die wichtigsten Blindnietmutter-Ausführungen des Produktprogramms.

Warum die Lochgröße entscheidend ist

Bei der Montage staucht sich der Blindnietmutternkörper hinter dem Blech und erzeugt die mechanische Verankerung, die das Befestigungselement sicher fixiert. Das Loch muss daher die richtige Größe aufweisen, damit sich der Körper korrekt verformen und die vorgesehene Wulstgeometrie ausbilden kann. Ist das Loch zu klein, kann die Blindnietmutter nicht ordnungsgemäß gesetzt werden. Ist es zu groß, kann die Wulst das Material nicht ausreichend greifen, wodurch sich die Auszugsfestigkeit verringert.

Empfohlene Lochgrößen für Blindnietmuttern mit Rundschaft

Die nachfolgenden empfohlenen Lochdurchmesser gelten für Standard-Blindnietmuttern mit Rundschaft aus dem Sherex by PEM Sortiment. Die angegebenen Toleranzen beziehen sich auf übliche Bohr- oder Stanzverfahren in der Serienfertigung. Die genauen Spezifikationen sind stets dem jeweiligen Produktdatenblatt zu entnehmen.

• M3-Gewinde: Empfohlener Lochdurchmesser 5,1 mm (±0,1 mm)
• M4-Gewinde: Empfohlener Lochdurchmesser 6,1 mm (±0,1mm)
• M5-Gewinde: Empfohlener Lochdurchmesser 7,1 mm (±0,1mm)
• M6-Gewinde: Empfohlener Lochdurchmesser 9,1 mm (±0,1mm)
• M8-Gewinde: Empfohlener Lochdurchmesser 11,1 mm (±0,1mm)
• M10-Gewinde: Empfohlener Lochdurchmesser 13,1 mm (±0,1mm)
• M12-Gewinde: Empfohlener Lochdurchmesser 16,1 mm (±0,1mm)

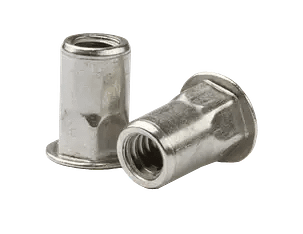

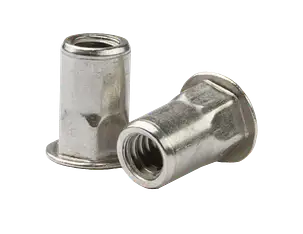

Vollsechskant- und Halbsechskant-Ausführungen

Vollsechskant- und Halbsechskant-Blindnietmuttern erfordern eine entsprechend geformte Lochung, die mit einem geeigneten Stanzwerkzeug hergestellt wird. Das Maß über die Flächen des Sechskants muss der jeweiligen Produktspezifikation entsprechen. Wenden Sie sich an das technische Team von Sherex by PEM oder entnehmen Sie die genauen Lochabmessungen dem jeweiligen Produktdatenblatt.

Spezielle Ausführungen

Produkte der Serien mit geschlitztem Schaft, Senkkopf, Optisert® und RIV-FLOAT® können von den Standard-Lochgrößen für Blindnietmuttern mit Rundschaft abweichende Anforderungen aufweisen. Beachten Sie daher stets die Angaben im jeweiligen Produktdatenblatt oder contact the Sherex by PEM technical team before committing hole size dimensions for these product families.

➤ Laden Sie die Datenblätter der einzelnen Produkte herunter oder kontaktieren Sie Sherex by PEM für anwendungsspezifische Empfehlungen zur Bohrungsgröße.
