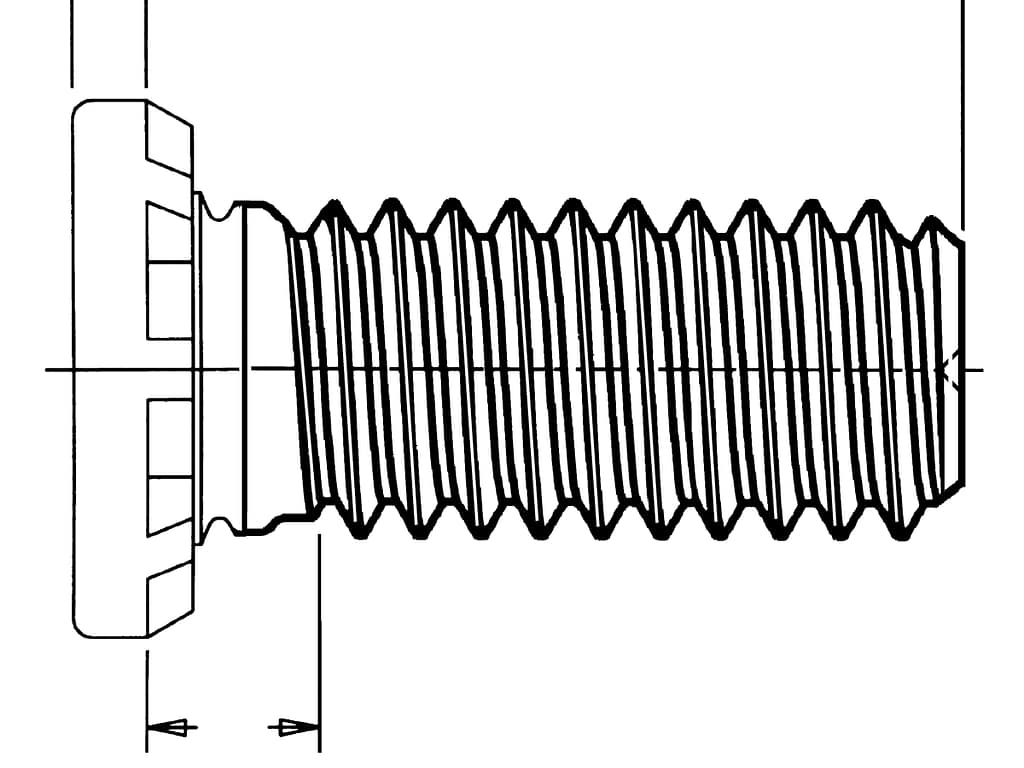

Elegir un tamaño de rosca/hilo
PennEngineering ha desarrollado insertos roscados con tamaños de rosca métrica que van de S 0.8 a M12 y tamaños unificados que van de #0 a ½”.
Selección de un tamaño de Rosca
1
Fuerza Axial Máxima
Lo primero que hay que saber para seleccionar un tamaño de rosca es la carga axial máxima que debe soportar
el inserto.
2
Peso Mínimo del Inserto
Lo segundo que hay que tener en cuenta es si es necesario minimizar el peso del inserto. Si el peso mínimo del inserto es importante, el material del inserto
debe ser acero de alta resistencia o aluminio.

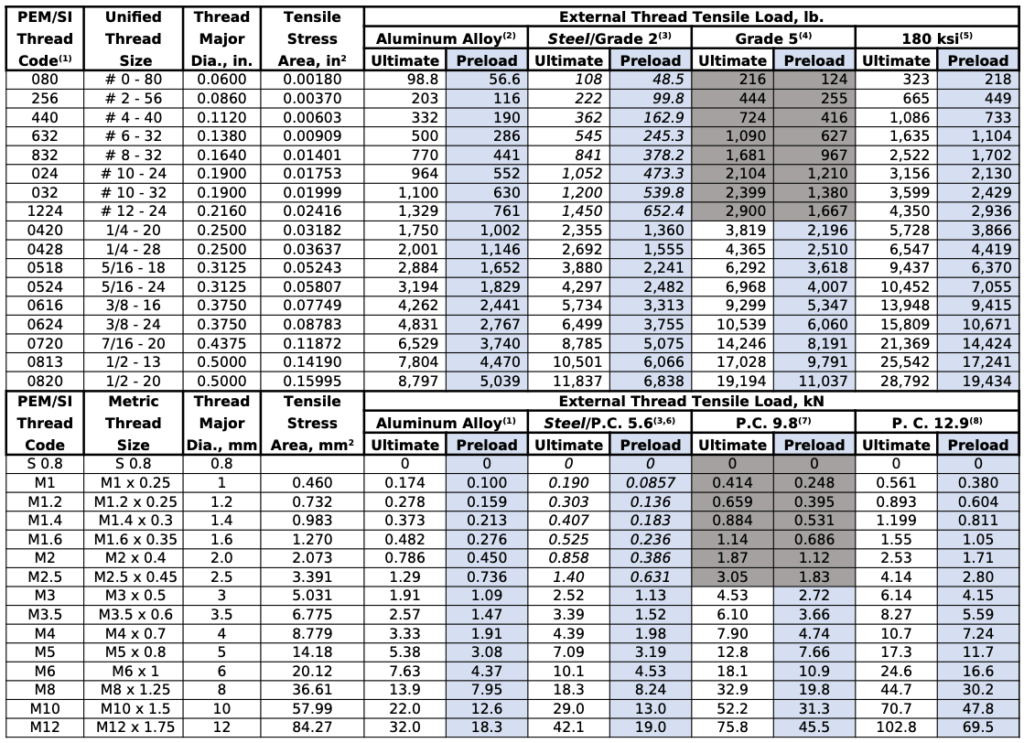

Las siguientes tablas indican las cargas axiales para cada tamaño de rosca y cuatro suposiciones de resistencia de los materiales:
- Aleación de aluminio tratada térmicamente con una resistencia a la tracción de 55 ksi y un 36% del peso del acero.
- Acero sin tratar térmicamente con una resistencia a la tracción de 60 ksi para tamaños pequeños, PC 5.6/Grado 2 para tamaños más grandes.
- Acero tratado térmicamente PC 9.8 a 900 MPa para métricas y Grado 5 a 120 ksi para unificadas.
- Acero de alta resistencia tratado térmicamente PC 12.9 a 1220 MPa para métrico y 180 ksi para Unificado.
Cómo leer los valores
Para cada una de las cuatro opciones de resistencia del material se dan dos valores.
El primero es la carga axial última, que puede compararse con la carga axial máxima prevista multiplicada por el factor de seguridad utilizado.
El segundo valor de carga es la precarga normal y está basada en el 75% del límite elástico mínimo, que es una práctica habitual para la selección de la precarga y el par de apriete previstos. Esta carga, multiplicada por el coeficiente de fricción entre las piezas sujetas, puede ser comparada con la fuerza transversal máxima prevista que debe soportar la unión.
Además de otras herramientas disponibles en nuestro sitio web para seleccionar el tipo de producto, conocer el tamaño de rosca necesario ayudará a los clientes a buscar un número de pieza/parte específico para comprobar el precio y la disponibilidad.
Notas
- Los códigos de rosca indicados se utilizan para todos los productos de las marcas PEM y SI. Los códigos de rosca de la marca Atlas son diferentes.
- Carga para la aleación de aluminio basada en una tensión de rotura de 55 ksi (379.2 Mpa) y una fluencia de 42 ksi (289.6 Mpa).
- Cargas basadas en SAE J429, Grado 2, tensión de rotura de 74 ksi y fluencia de 92 ksi para tamaños de rosca 1/4-20 y mayores. Tamaños unificados #12-24 y menores y tamaños métricos M2.5 y menores basados en una tensión de rotura de 60 ksi (413.7 MPa) y una fluencia de 36 ksi (248 Mpa). Estos valores están en cursiva y son típicos de tornillos de acero con bajo contenido en carbono que no han sido sometidos a tratamiento térmico.
- Cargas basadas en SAE J429, Grado 5, tensión de rotura de 120 ksi y fluencia de 58 ksi.
- Cargas basadas en una tensión de rotura de 180 ksi y fluencia de 162 ksi, que es lo habitual para los tornillos de cabeza hueca en EE. UU.
- Cargas basadas en ISO 898-1, Clase de propiedad 5.6, tensión de rotura de 500 Mpa y fluencia de 300 Mpa para M3 y mayores.
- Cargas basadas en la norma ISO 898-1, clase de propiedad 9.8, tensión de rotura de 900 Mpa y fluencia de 720 Mpa.
- Cargas basadas en ISO-898-1, clase de propiedad 12.9, tensión de rotura de 1220 Mpa y fluencia de 1100 Mpa.
- Todas las precargas se basan en la tensión en el área de tensión de tracción del 75% de la fluencia.
- El sombreado gris denota combinaciones de tamaño de rosca y nivel de resistencia que no están disponibles comercialmente.
Productos

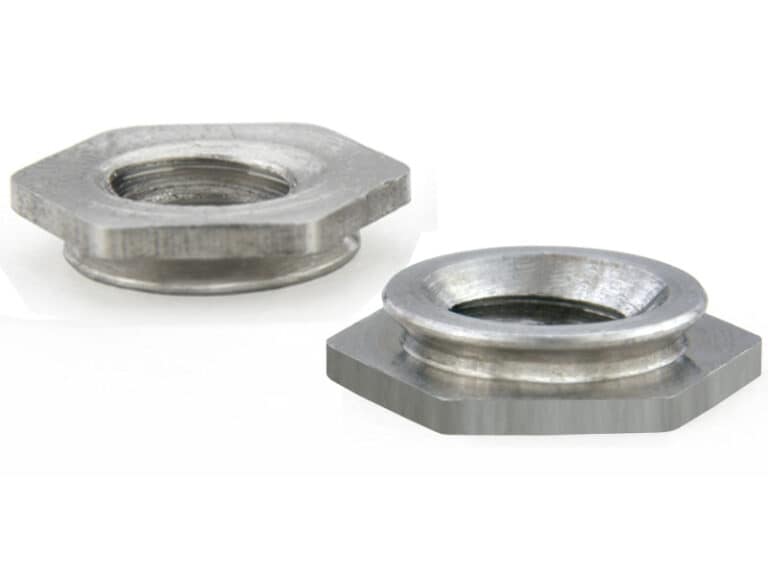

El diseño final y la selección del producto siempre deben ser aprobados por el ingeniero de diseño responsable. Algunos tipos de productos PennEngineering® con características especiales de diseño tienen una resistencia axial inferior a la mostrada en la tabla anterior. Algunos ejemplos son los pernos tipo FH y FHL, las tuercas al ras tipo F y F4 y las tuercas miniatura y contratuercas tipo U, UL, FEO, FEOX, FF y FEX.
