SI® - ねじ付きプラスチック用インサート
ねじ付きインサートは、プラスチックへの固定用に設計された外部機能を持つ精密機械加工された金属パーツです。
SI®ブランドのインサートは、プレスイン、モールド成型、熱/超音波などさまざまな方法での取付けが可能です。プラスチック材に強力で再利用可能な永久ねじ山を提供します。
インサートの主な特徴
- ローレット加工でトルクアウトに強い
- 六角形のボディが回転トルク抵抗を提供
- 対向ローレットと綾目ローレットが引き抜き抵抗を提供。インサートが長ければ長いほど、引き抜き抵抗が向上します。
- アンダーカットとバーブによりさらなる引き抜き抵抗を提供
コールドプレスインサートのスロットは、取付け時に潰れ、相手金具の組み立て時に拡張することで、トルクアウトと引き抜き抵抗を提供します。

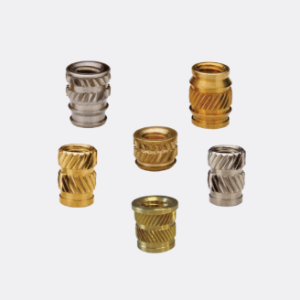

超音波/ヒートステーキングインサート
- 超音波 - 振動による摩擦熱でインサートを取り囲むプラスチックが溶け、簡単に挿入が可能です。振動が止むと、プラスチックが固化し、インサートが永久に固定されます。
- ヒートステーキング - 熱プレスでインサートを取付け穴に押し込み、周囲のプラスチックを溶かします。

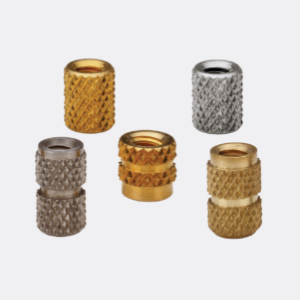

モールド成型
インサート
- インサートは成型時にコアピンによって金型キャビティ内に取付けられます。金型が開くとコアピンは引き抜かれ、インサートはプラスチックに永久に埋め込まれ、ねじ山だけが露出した状態になります。
- 成形工程でインサートを取り付けるため、二次工程や取付け機材は不要です。

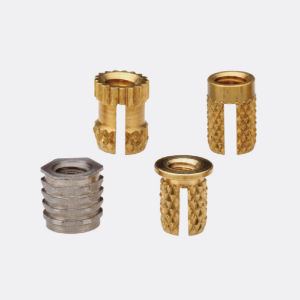

プレスイン
インサート
- あらかじめ成型された穴やドリルで開けられた穴にインサートを押し込むだけで取付けが可能。標準プレスを使用し、生産工程のどの段階でも取付けられます。
- 成型インサートが不要
- 熱や超音波が不要
SI インサート
ヒートステーキングインサート
この工程で、インサートは成型された穴またはあらかじめ開けられた穴に挿入されます。
- 加熱されたプローブがインサートに接触し、プラスチックの溶融温度またはそれ以上の温度までインサートを加熱します。
- インサートが所定の位置に挿入されると、局所的な溶融が起こえります。
- プローブが引き込まれ、プラスチックがインサートの周囲で再固化します。
超音波インサートと熱/ヒートインサートの比較
超音波インサートのメリット
- スピードが速く信頼性が高い
- ほとんどの熱可塑性プラスチックに対応
- 標準的な20kHz溶接機を使用するため調達が容易
- 再現性の高い結果
熱/ヒートインサートのメリット
- 超音波インサートと比較して摩擦が少ない
- 取付け時のプラスチックの流れを改善
- 金属粉が発生しない
- 複数のインサートを同時に設置できる
- より大きなインサートに適した方法
- インサートを異なるレベルに同時に設置可能
- 工具、設備、メンテナンスのコストが低い
超音波インサートのデメリット
- 取付け時の音が大きい
- 摩擦が大きく、インサートを損傷するリスクがある
- 取り付け時に金属粉が発生する可能性がある
- 一度に取り付けられるインサートの数に制限がある
熱/ヒートインサートのデメリット
- 一度に1つのインサートを装着する場合、スピードが落ちる
- インサートの冷却時間が長い
SI Inserts
モールド成型
インサートは射出成形の際に取り付けられます。
インサートは射出成形金型のコアピンの上に置かれ、プラスチックはインサートの周囲に成型されます。インサートを所定の位置に保持するため、適切なサイズのピンを使用することが重要です。
モールド成型インサートのメリットとデメリット
メリット
- 優れたホールド力
- インサート周囲のプラスチックフローが優れている
- 二次組立が不要
- 成型時に複数のインサートを取り付け可能
デメリット
- サイクルタイムが長く、コストがかかる
- プラスチックがネジ山に入り込む可能性がある
- 装填ミスによる金型損傷の可能性
- プラスチック部品に欠陥がある場合、再研磨する前にインサートを取り除く必要がある
- 成型ストレスとヒケの可能性
SI インサート
コールドプレスインサート
プラスチック用プレスインインサート
- あらかじめ成形された穴やドリルで開けられた穴にインサートを押し込むだけで取り付け可能
- 熱や超音波装置が不要
- プラスチックの溶融しない為、保持力が下がる可能性がある

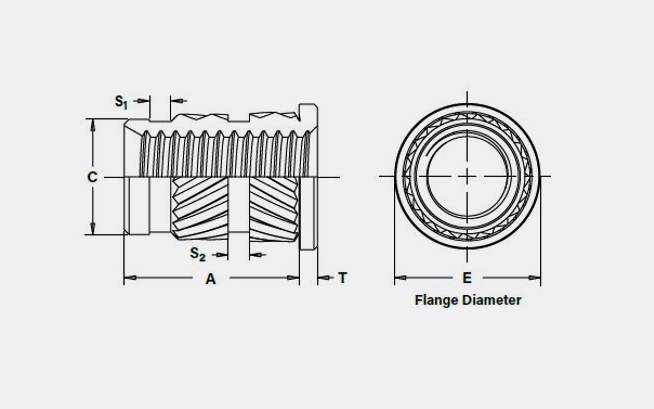

超音波および熱/熱挿入用フランジ付きねじインサート
フランジ、ストレートウォール、スルーネジ、IUTFB™インサート
- リバースエントリーのアプリケーションにより大きな表面積と高い引き出しを提供します。
- 真鍮フランジが電気接続のための接触面を提供
- フランジが取付け前の締結時にかかる荷重を分散
- ご要望に応じてアルミニウムとステンレスのご用意も可能です。
圧縮リミッター
圧縮リミッターは、プラスチックアセンブリに圧縮荷重がかかるアプリケーションで一般的に使用される非ネジインサートです。
圧縮リミッターはプラスチックを強化し、アセンブリで相手側のネジが締め付けられる際に加えられる圧縮力に耐えられるようにします。かかる負荷によってプラスチックの一体性が損なわれることはありません。
