PEM® ThermaLink™ 피팅

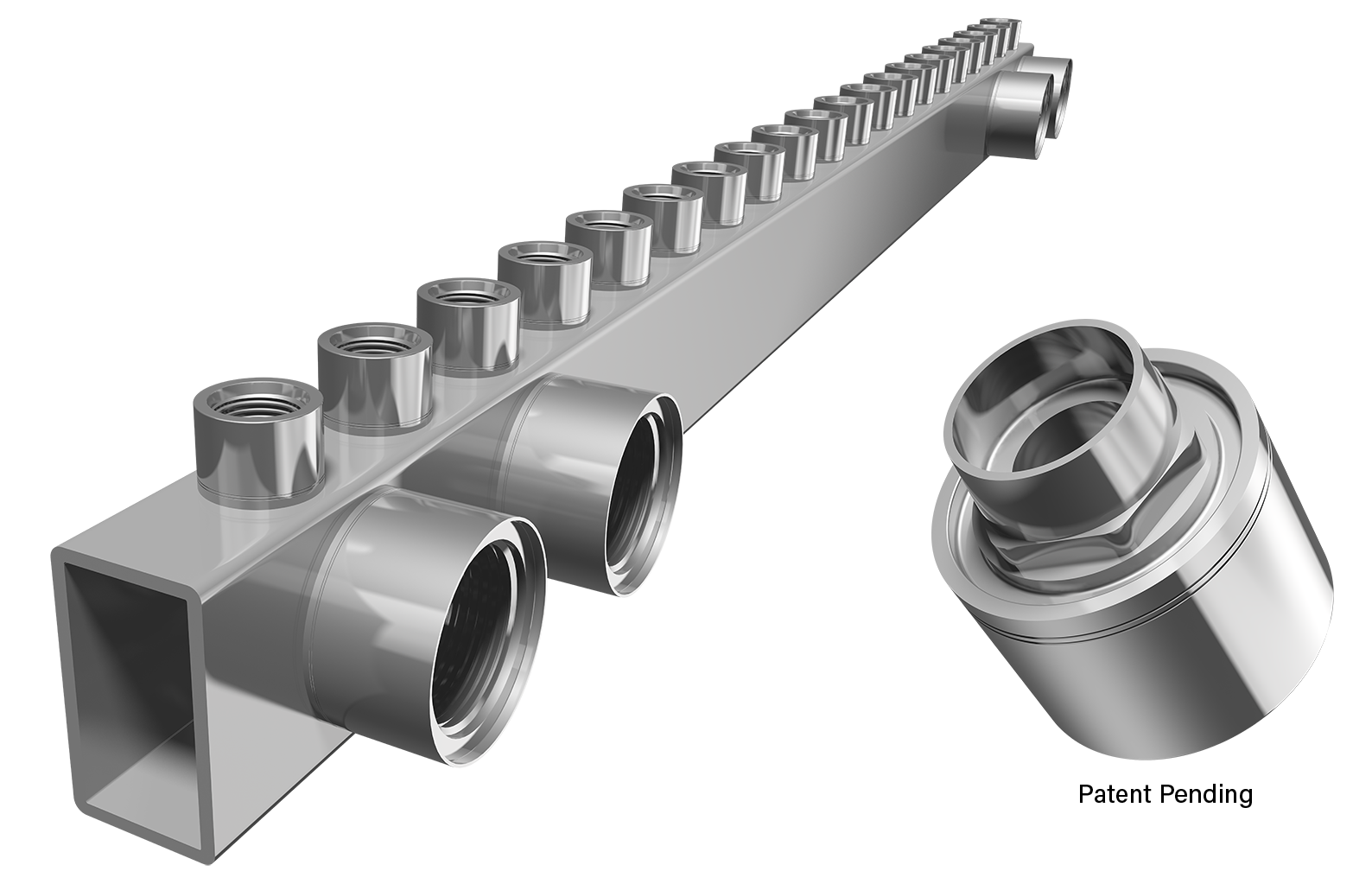

PEM ThermaLink™ 무용접 매니폴드 및 포트 피팅

유체와 공기를 처리하는 무누출 매니폴드, 드레인 또는 포트 어셈블리를 용접 없이 어떻게 제작합니까?

용접과 브레이징이 부족한 이유

매니폴드, 드레인 및 유체/공기 포트는 일반적으로 조립 상태를 유지하고 무누출하기 위해 용접되거나 브레이징됩니다. 이 두 가지 공정은 네 가지 복합적인 문제를 발생시킵니다:

• 허용 오차를 유지하기 어렵습니다. 레이저 용접조차도 0.5~1.0mm의 편차가 발생하며, 이는 하나의 매니폴드에 있는 많은 피팅들 사이에서 빠르게 누적됩니다.
• 브레이징은 부품을 변형시킵니다. 부품의 ‘유동’, 수직도 변화, 그리고 판금과 브레이징 재료 간의 열팽창 불일치가 발생합니다.
• 이종 금속 연결은 어려운 과제입니다. 서로 다른 특성을 위해 선택된 금속들은 열 기반 공정으로 신뢰성 있게 결합하기 어렵습니다.
• 공정 자체가 지저분하고 느리며 인력 확보도 어렵습니다. 용접과 브레이징은 세척이 필요한 이물질(FOD)을 발생시키고, 열영향부의 금속 조직을 변화시키며, 점점 구하기 힘든 용접 인력에 의존합니다.

데이터센터 매니폴드 제조업체의 경우, 더 밀집된 퀵 디스커넥트(QD) 설치는 용접이 신뢰성 있게 유지할 수 있는 것보다 더 엄격한 허용 오차를 요구합니다. 조달 및 운영 책임자들에게 있어 동일한 근본 원인은 숙련된 용접공 부족과 높은 인건비로 나타납니다.

PEM ThermaLink™ 작동 원리

1단계: 리벳팅. PEM® 리벳 기술은 열이나 용접 없이 리벳을 사용하여 매니폴드 튜브에 출구, 스터드 또는 포트를 설치합니다. 다양한 형상, 크기 및 재질을 지원하므로 냉각 매니폴드에서 이종 금속의 접합이 가능합니다.

2단계: 밀봉. 압축된 엘라스토머 실(seal)는 완전 밀폐, 무누출 연결을 제공하도록 설계되어 OCP 표준를 실현하며, 콜드 플레이트와 매니폴드 블록에서 밀봉되고 토크 일관성이 있는 나사산 및 유체 경로를 생성합니다.

3단계: 병렬 가공 및 세정. 사각 튜브와 정밀 피팅을 중심으로 설계된 이 시스템은 튜브와 피팅의 병렬 CNC 절삭가공 및 별도의 세정/패시베이션을 가능하게 하여, 과거 매니폴드 생산의 유연성을 저해했던 용접과 CNC 가공의 혼합 워크플로우를 제거합니다.

PEM ThermaLink™의 차별점은 무엇인가요?

열 없는 정밀도. 수직도 0.05mm, 평탄도 0.08mm, 위치 정확도 0.15mm – 열 변형 없음.

설치 속도 5배 이상 향상. 일반적인 15초의 용접 및 후속 베이킹 공정에 비해 3초의 리벳 사이클로, 핸들링 및 위치 정렬을 포함하여 연결당 10초 미만이 소요됩니다.

열 없음, 이물질(FOD) 없음. 청소할 것이 없으며, 금속 조직을 변화시키는 열영향부가 발생하지 않습니다.

희소 인력에 대한 의존도를 낮춥니다. 리벳 툴링이 숙련 용접·브레이징 인력을 대체합니다.

공차 및 성능 데이터

매니폴드의 출하 여부가 결정되는 공차 측면에서 PEM ThermaLink™가 기존 용접 및 브레이징과 어떻게 비교되는지 살펴봅니다.

PEM ThermaLink™ 리벳 피팅 기술은 기존 용접보다 수직도를 4~7배 더 엄격하게, 위치 공차를 2~5배 더 엄격하게 제공하며 브레이징보다도 일관되게 우수한 성능을 발휘하여 열 변형 없이 정밀한 블라인드 메이트 커플링(UQDB)을 가능하게 합니다.

전체 공정 비교, 기술 사양, 자격 시험 결과 및 제품 FAQ 보기

독립적 자격 인증 완료

PEM ThermaLink™ 매니폴드는 두 곳의 제3자 시험기관에서 OCP 기준에 부합하는 전체 자격 인증을 완료하고 통과했습니다.

• 헬륨 누출 테스트: 확인된 누출이 감지되지 않았습니다.
• 파열 압력 테스트: 2.76 MPa의 요구 사항에 대해 8.36 MPa에서 파열 — 약 3배의 마진.
• 온도 및 습도: 사이클링 또는 40°C/104˚F/93% RH 조건에서 96시간 동안 손상 없음.
• 진동, 작동 상태: 모든 축에서 손상 없음.
• 압력 사이클링: 물리적 손상 없이 10,000회 사이클.

전체 자격 시험 결과 보기

필요한 곳에 맞춰 구축

메커니즘은 모든 시장에서 동일합니다. 설계 서비스는 각 애플리케이션이 요구하는 포트, 재료 및 레이아웃에 맞게 조정됩니다.

• 데이터센터 / AI 액체 냉각
• 자동차 및 전기차(EV)
• 일반 산업
• 에너지 저장
• 항공우주 및 항공우주 전자제품
• 로보틱스
• 데이터 통신

구매 방법

PEM ThermaLink™ 피팅은 귀사의 제조 모델에 맞게 설계되어 용접이나 브레이징 대비 매니폴드 조립 시 인건비를 절감합니다.

계약 설치  — 매니폴드 튜브를 보내시면 PEM ThermaLink™ 피팅이 설치된 상태로 반환받아, 귀사가 직접 누설 테스트, 퀵 디스커넥트 조립 및 엔드 캡 용접을 수행할 수 있습니다.

완전한 매니폴드 공급 — 열 관리 제품에 직접 공급되는 완전하고 누설 검사가 완료된 매니폴드를 확보하십시오.

PennEngineering®를 선택하는 이유

1942년에 설립된 PennEngineering®는 체결 기술, 설치 장비 및 부품 솔루션 분야의 글로벌 리더입니다. 이러한 규모는 개념 단계부터 설치까지 설계 전문성, 신속한 테스트 및 자동화 기반 설치 지원을 의미합니다.

80년 이상의 역사 | 30개 사업장 | 연간 110억 개 이상의 패스너 생산 | 7개 제품 개발 센터

엔지니어와 상담하기

모든 PEM ThermaLink™ 프로그램은 대화에서 시작됩니다. 엔지니어와 상담하여 설계를 논의하고, 테스트 데이터를 검토하며, 구매 모델을 탐색하십시오.
