microPEM®
- 可穿戴设备
- 笔记本电脑
- 平板电脑/阅读器
- 手机/智能手机
- 游戏/手持设备
- 信息娱乐
- 汽车电子
- 螺纹代码小至M0.8
- 销径小至0.7mm
- 螺柱长度短至0.028" / 0.7mm
- 以埋头式扣入厚度仅为0.012" / 0.3mm的薄板
- 可连接厚度仅为0.008" / 0.2mm的板材。可设计出满足较小和/或较薄应用要求的零件。
microPEM® 产品

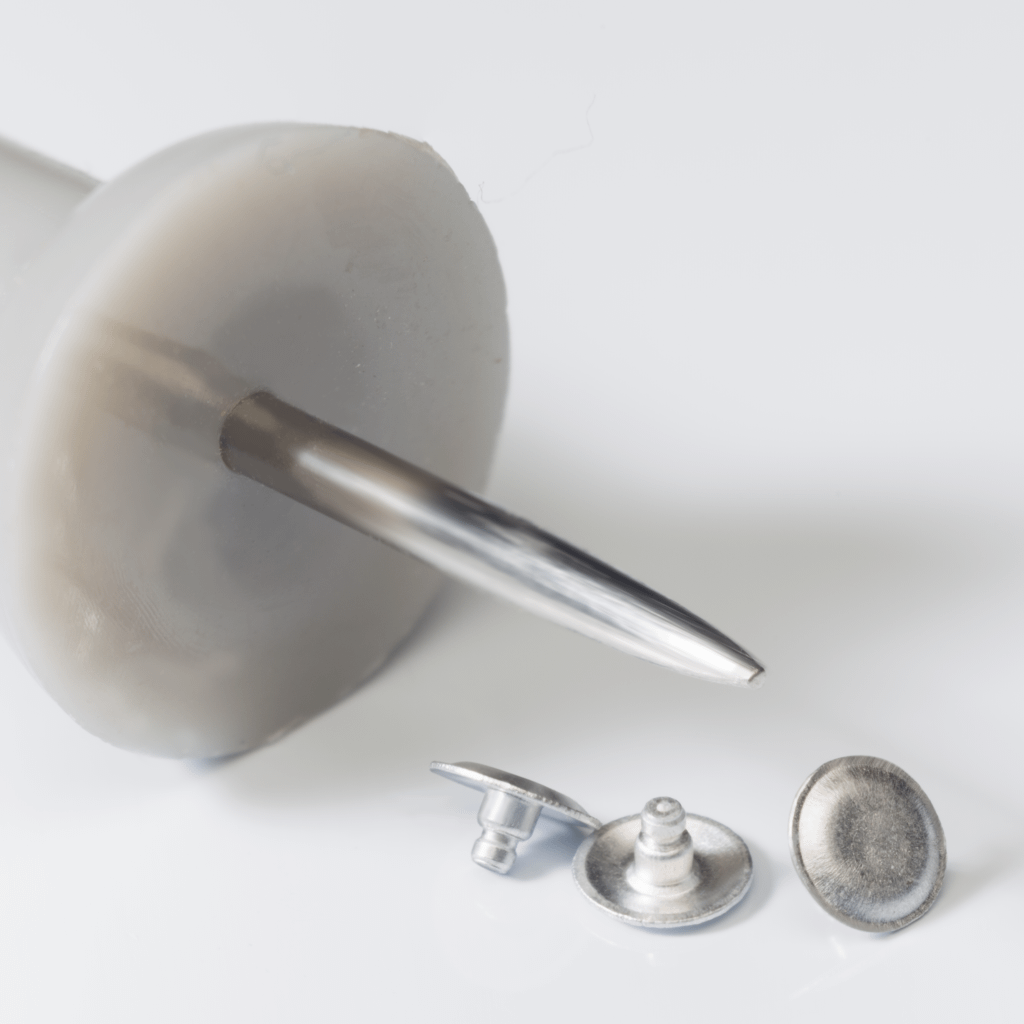

microPEM® FlexTack™ 紧固件
用于垂直安装
- 可替代微型螺钉,无需攻丝或使用螺纹嵌件。
- 压入零件的安装时间(1.5秒)比拧入螺钉的时间更短,等于降低了总安装成本。
- 贝勒维尔形状的头部,为调节安装中的接触面积提供了空间。
- 无需以下操作,降低整体安装成本:防松垫、螺纹孔或自攻孔、螺纹嵌件,因螺纹交错和螺钉刀头“槽型打滑”而产生的返工成本。

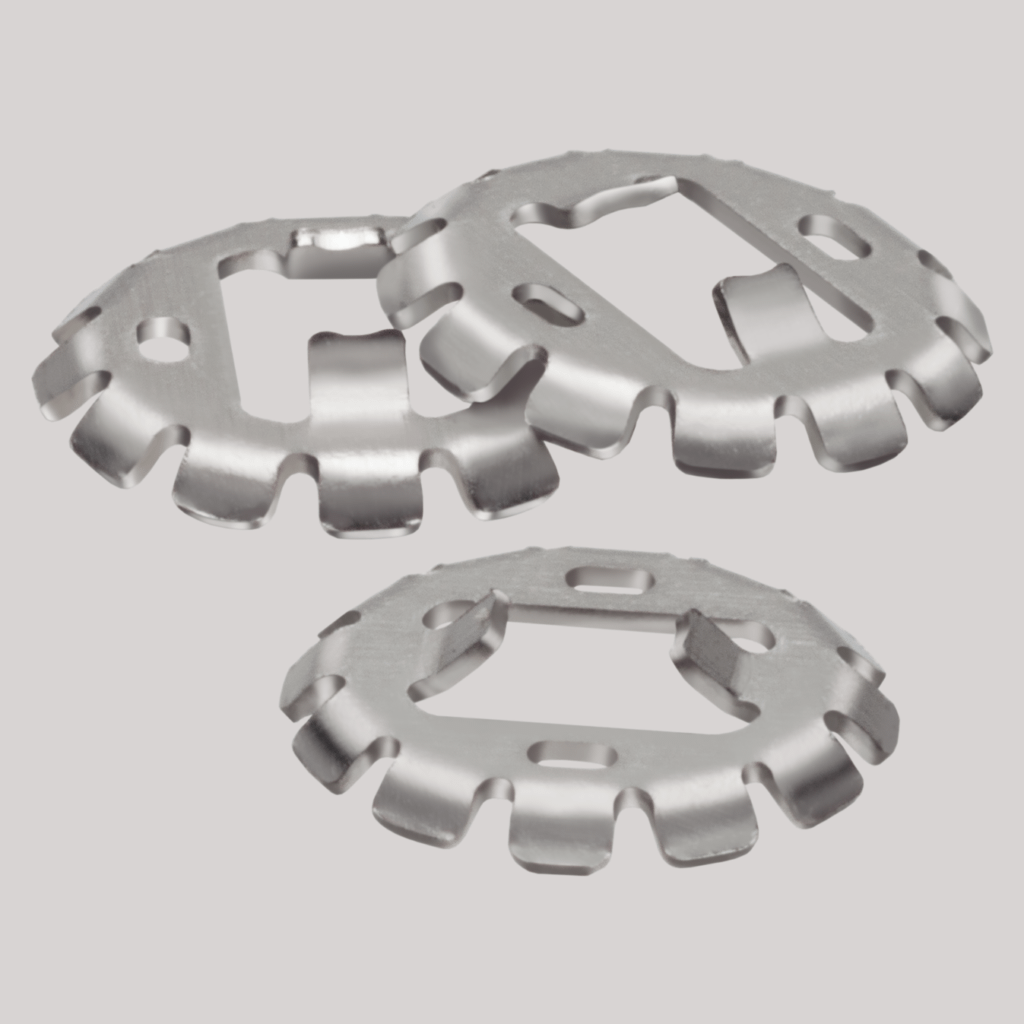

microPEM® ClampDisk® 紧固件
- 产生夹紧力
- 安装简单
- 可拆卸
- 可与任何材质的板材配合使用
- 组装时所需的安装应力小

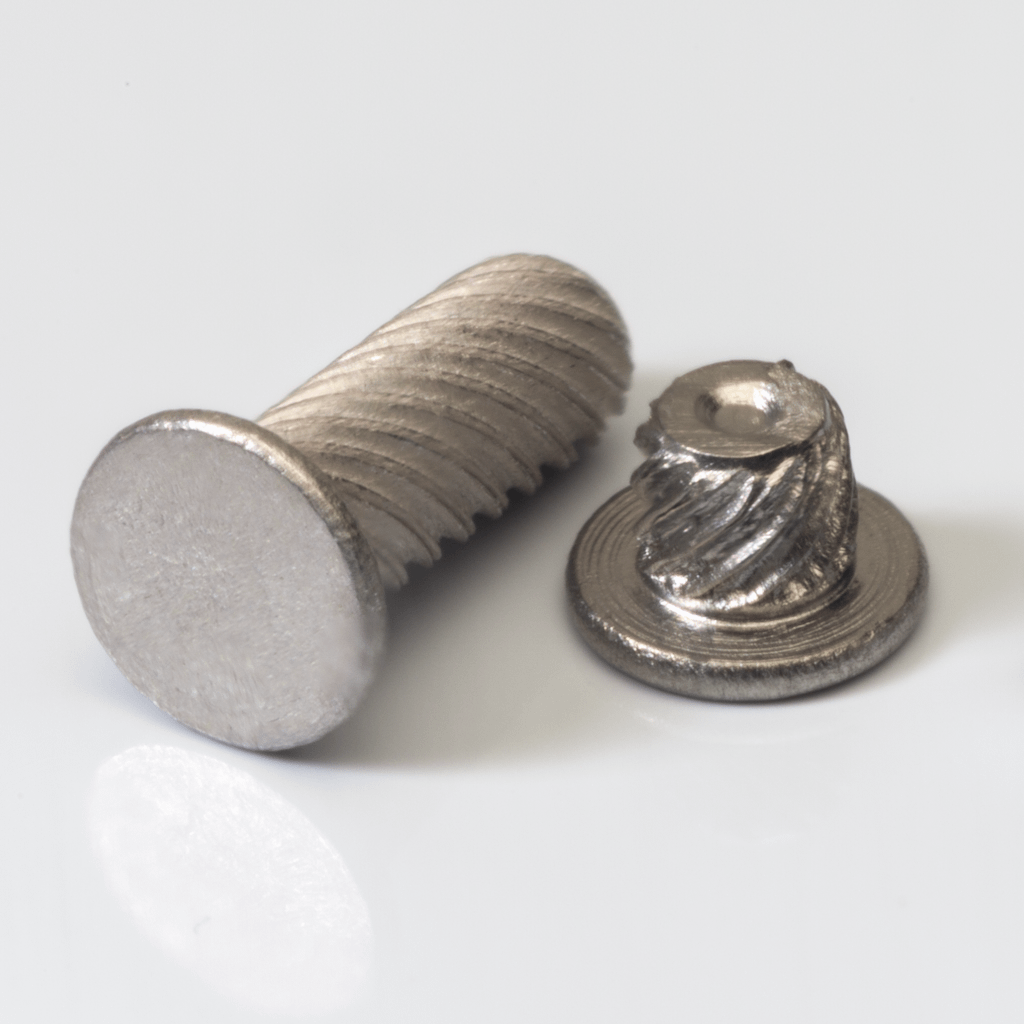

microPEM® TackSert® Type TK™ 销钉
- 面板可固定至常见镁合金压铸材料,如AZ91D
- 也适用于将面板连接到ABS等塑料
- 简易的压入式安装。不需要加热或使用超声波
- 替代微型螺钉,减少许多与螺纹硬件相关的成本
- 顶板可以是任何材质
- 低位头

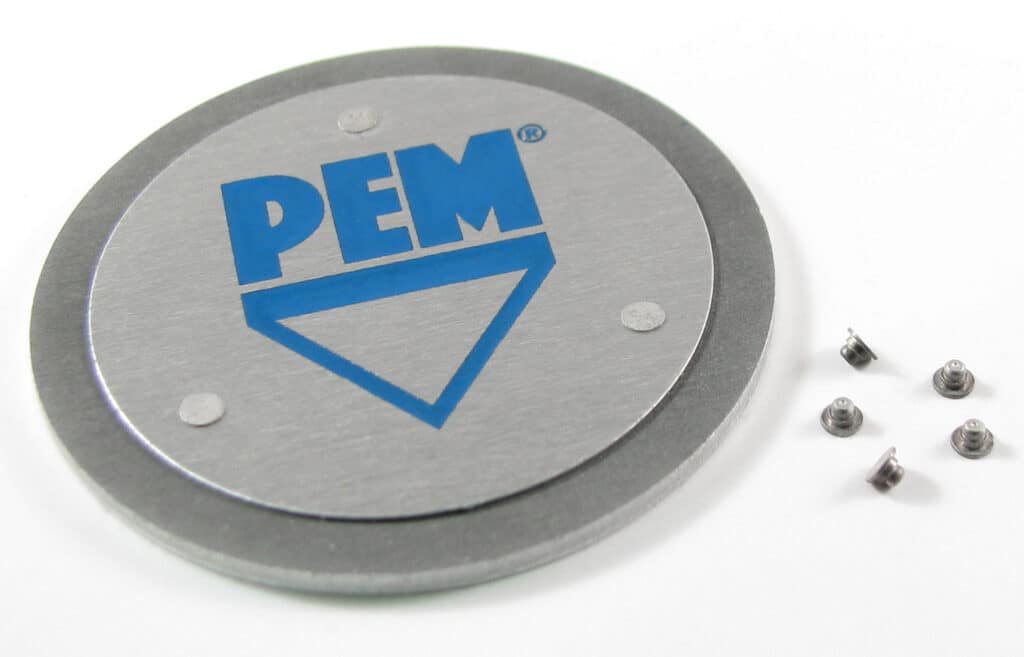

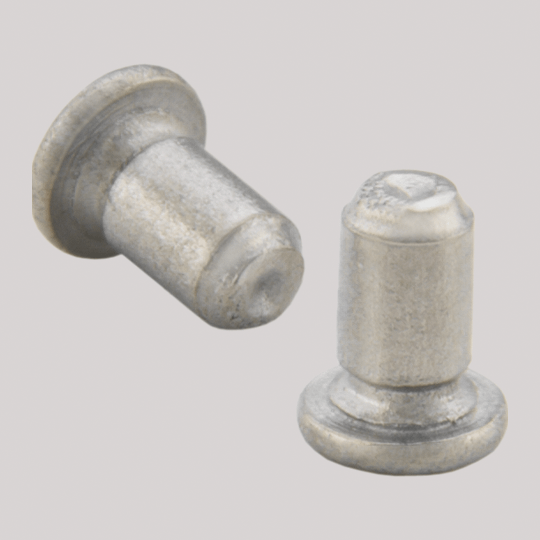

microPEM®自扣紧TackPin®紧固件
专为板材间的连接而设计
- 节约并降低与螺钉、焊接和粘合剂有关的成本
- 上层板材厚度可薄至0.2毫米 / 0.008"
- 下层板材硬度可达HRB 45 / HB 84
- 锥形和干涉配合,大幅减少孔公差问题
- 可应用于不锈钢和高强度铝合金板

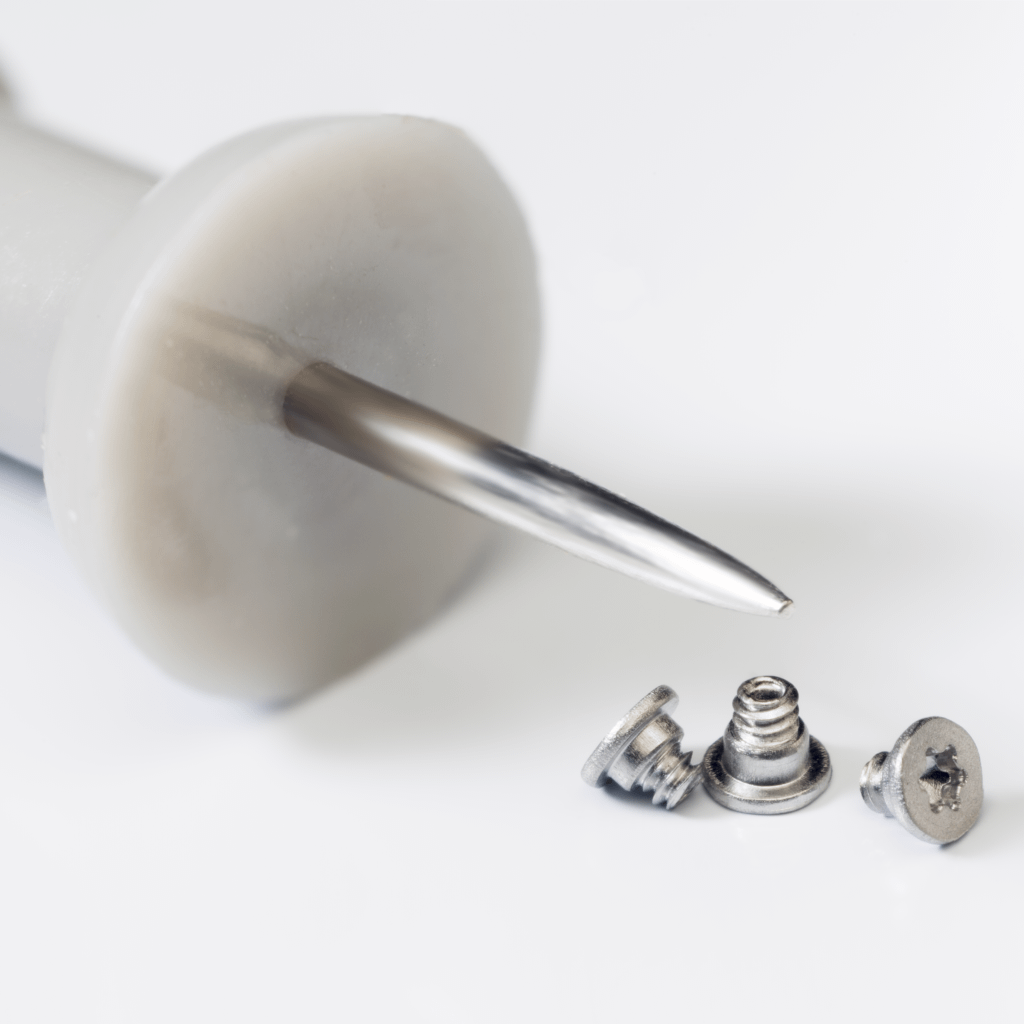

microPEM®自扣紧TackScrew™紧固件
专为板材间的连接而设计
- 简单的压入式安装以确保牢固连接.
- 需要拆除时,可拧出(旋开)
- 替换微型螺钉,消除安装问题
- 拆卸后,可以使用螺纹锁固胶重新安装一次
- 可在大批量应用中实现自动安装
microPEM® 自扣紧定位销
安装在薄板上用于定位应用
- 最小直径:1毫米 / 0.040"
- 最短长度:2毫米/0.080″
- 最小板材厚度:0.5毫米/0.020″
- 最大板材硬度:HRB 92
- 紧固件材料:钢,不锈钢和铝

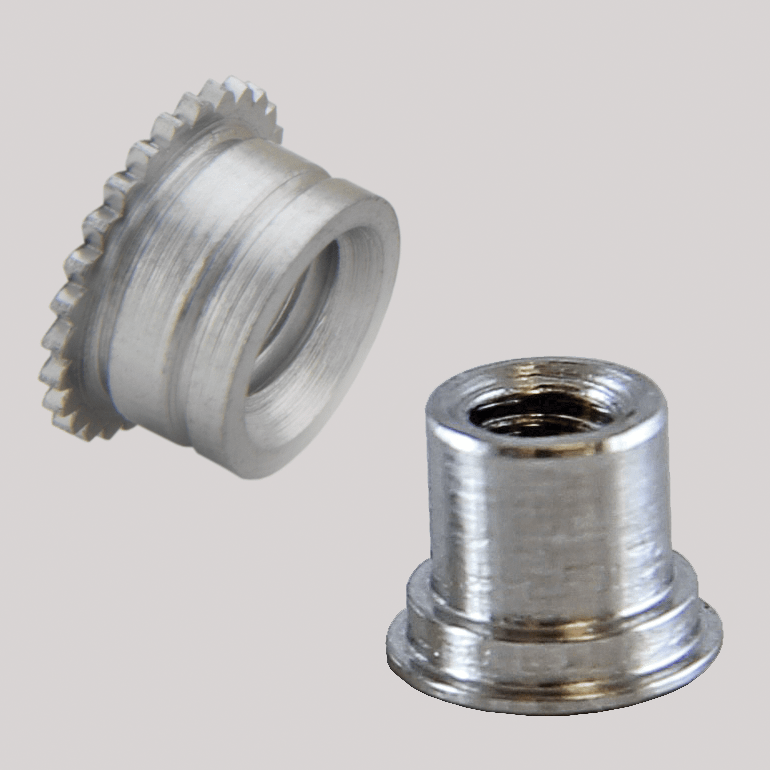

MSO4™ / MSOFS™ microPEM®型螺柱
MSO4™ 自扣紧安装
- 最小螺纹尺寸:M1.0 / #0-80
- 最短长度:1毫米 / 0.040".
- 最小板材厚度:0.3毫米 / 0.012″.
- 最大板材硬度:HRB 88.
- 紧固件材料:钢、不锈钢、铝
MSOFS™ 扩口安装
- 最小螺纹尺寸:M1.0 / #0-80
- 最短长度:2毫米/0.093″
- 板材厚度:0.2 – 0.3毫米 / 0.008 – 0.012″.
- 最大板材硬度:无,使用任何面板
- 紧固件材料:不锈钢

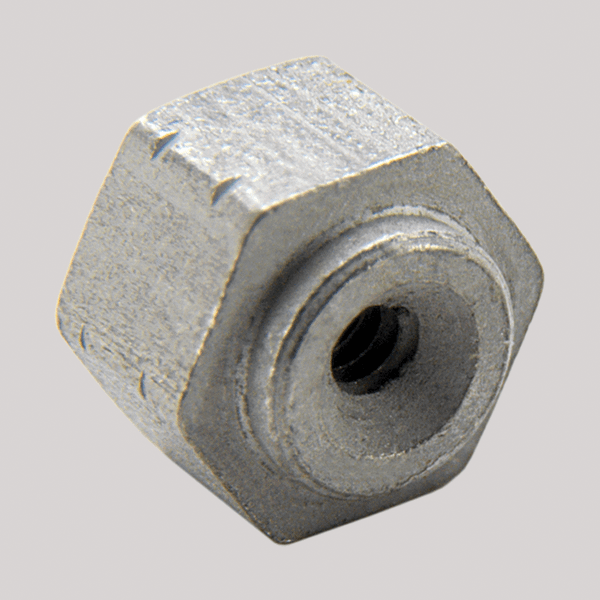

microPEM® SMT 垫片
连接到P.C 用于螺母/垫片应用的板
- 六角形桶可提供更大的焊膏面积
- 贴在胶带和卷盘上供应
- 减少电路板搬运
- 最小螺纹尺寸:M1 / #0-80
- 最小板材厚度0.5毫米/0.020″
- 符合RoHS

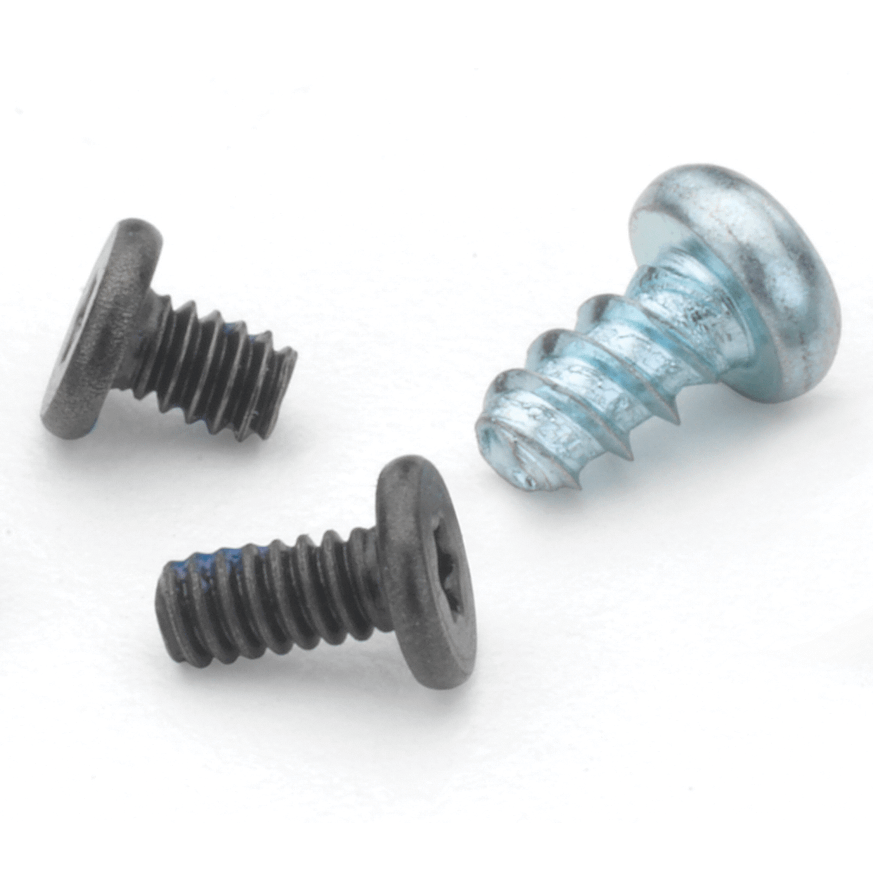

microPEM® 螺钉
- 最小螺纹尺寸:M0.8
- 最短长度:1毫米/0.039″
- 紧固件材料:钢,不锈钢和铝。
- 螺钉刀类型:TORX®/TORX Plus® / 十字槽/内六角
- 头型:平头/盘头/内六角头/威华头
- 特殊功能:防松涂层、REMFORM®、TAPTITE 2000®、FASTITE 2000®、PT®和DELTA PT®
- 电镀:锌,镍,黑镍和黑色氧化物

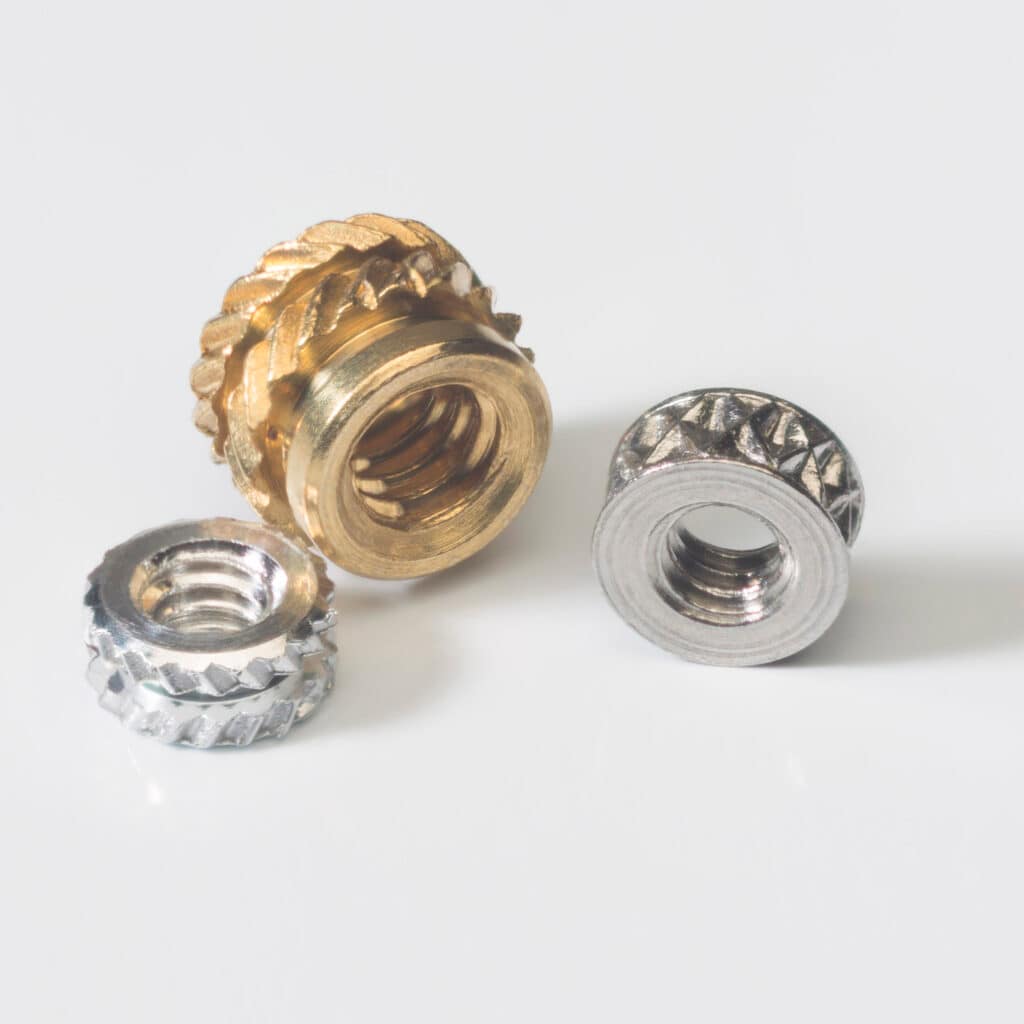

microPEM® 螺纹嵌件
- 螺纹尺寸小至M1
- 设计用于直形或锥形孔
- 对称设计,无需定位
- 适用各种塑料,并提供出色的性能
- 紧固件材料:黄铜/铝/不锈钢
- 样式:超声、热压入
经济型microPEM®紧固件
设计螺钉的成本是多少?
- 螺钉成本
- 防松贴片成本
- 螺纹嵌件或螺纹孔成本
- 安装时间成本–螺钉与压入式安装
- 螺纹错扣导致的返工成本
- 螺钉刀头成本
- 由于槽型打滑导致的返工成本
这些变量是否低于每千次7美元-每千次12美元?
TackPin®也许就是答案
查看TackPin™和螺钉安装的对比结果
microPEM®螺母和螺柱简化了连接

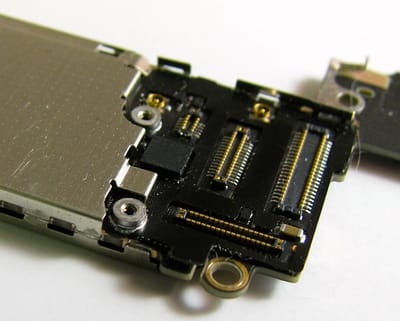

SMTSO
microPEM® SMTSO表面贴装微型紧固件简化了连接
MSO4螺柱代替焊接紧固件
M1.4螺柱铆接到厚度为0.4mm/0.016″的不锈钢中
microPEM® TackSert®紧固件
螺钉和模锻销钉可换成TackSert™,以简化安装
