ReelFast® 表面贴装紧固件

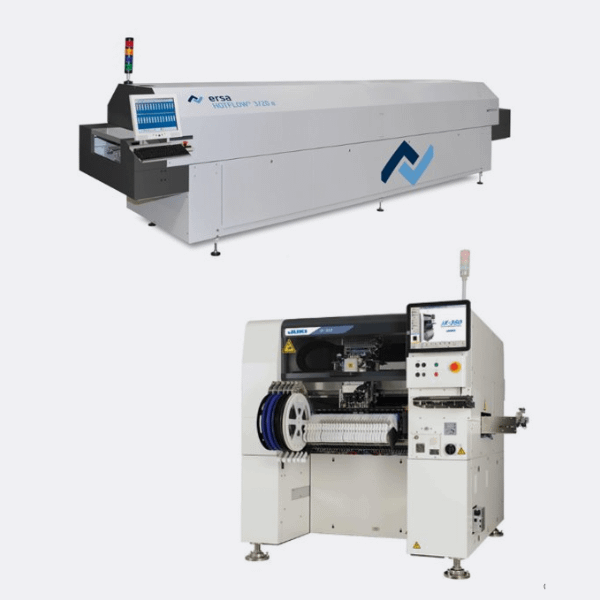

如果您已经在使用“回流焊”来制作PC板,那么用ReelFast®紧固件可以搭配现有设备,创造出更多价值。

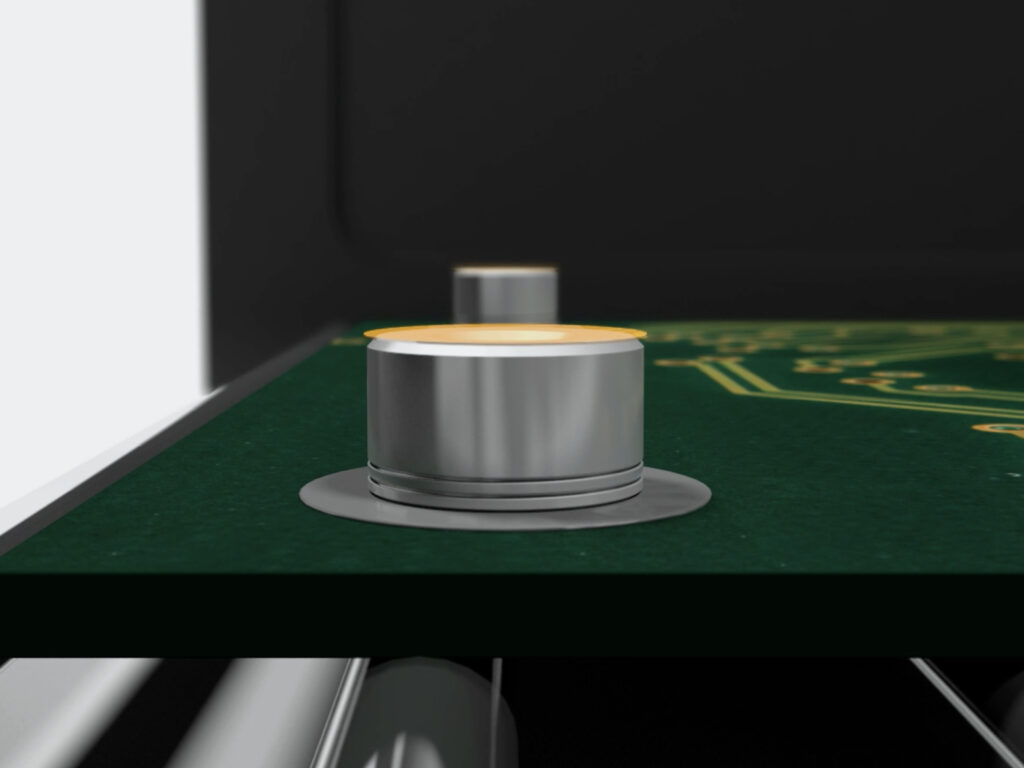

ReelFast®表面贴装紧固件(SMT)与自动回流焊工艺之前的其他表面贴装元件以相同的方式同时安装在印刷电路板上。

ReelFast®
紧固件完全成为板上的另一个元件,可以减少由于二次安装操作不当而导致印刷电路板可能损坏的问题。紧固件置于胶带和卷轴上,与现有的SMT自动化安装设备兼容。
使用ReelFast® SMT紧固件的好处包括:
- 装配更快
- 减少报废
- 减少取放
- 降低电路板损坏的风险
ReelFast®紧固件的类型
使用案例
电子转向控制模块
PEM® 解决方案:

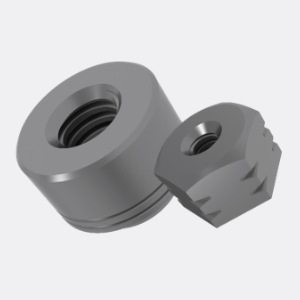

SMTSOB™ 螺柱
描述:
固定转向控制板的电路板螺柱。
为项目指定的原厂零件是竞争对手提供的拉孔螺柱。提供了PEM® SMTSO™螺柱作为备选产品,因为它可以加快生产速度。制造商喜欢这个概念,并建议OEM更改其设计。PEM®零件虽然更贵,但由于总安装成本较低,因此已获批准并在更新后的设计中指定使用。

电动汽车快速充电站
PEM® 解决方案:
SMTSOB™ 螺柱
描述:
该应用最初使用的是PEM®钢SMTSO™螺柱,但客户需要一种导电性更高且不会过热的材料。SMTSOB™系列能够满足客户要求。SMTSOB™螺柱用于安装PC板并隔开PC板。
该电动汽车充电站主要在高速公路服务站和加油站使用。

燃油量指示器
PEM® 解决方案:
SMTSO™ 螺柱
描述:
客户使用四个表面贴装螺柱来分隔指示器外壳内部的两个FR4印刷电路板。借助SMTSO™样式,客户无需使用拉孔螺柱即可将螺柱安装在靠近板边缘的位置,而不会损坏板。
使用SMTSO™螺柱后,客户无需实施二次拉孔过程。

UAV - 无人机
PEM® 解决方案:
SMTSO™ 螺柱
描述:
设计所需的空间非常小。严格的职责要求。必须满足所有DOD MIL规格。

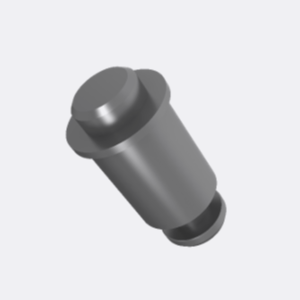

PEM® ReelFast® SMTSK™ KEYHOLE® 螺柱
- 独特的桶型设计可实现快速连接和分离。
- 可实现部件水平或垂直安装。
- 可回流到PC板上,以便在上面放置面板。

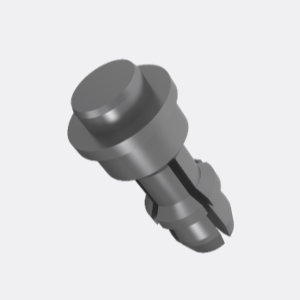

PEM® ReelFast™ SMTSS™ SNAP-TOP® 螺柱
- 4个可弯曲的手指,因此第二个面板可以扣在板上。
- 可回流到PC板材上。

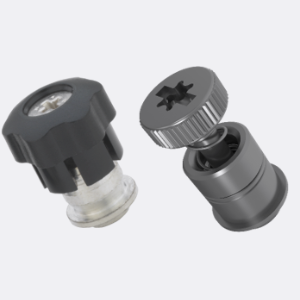

ReelFast® SMTPFLSM™ 表面贴装自锁面板螺钉
- 整个金属手旋面板螺钉组件采用贴装方法整体安装。
- 梅花,一字结合槽型。
- 可焊接表面处理。
- 裙边在安装过程中提供可靠的限位挡板功能。

PEM® ReelFast® SMTPF™ 表面贴装自锁面板螺钉
- 固定座安装利用传统的表面贴装技术。
- 只需将螺钉卡入固定器即可完成装配。
- 黑色标准ABS旋钮。
- 通体模压颜色可选。
- 与Torx®凹槽适配。

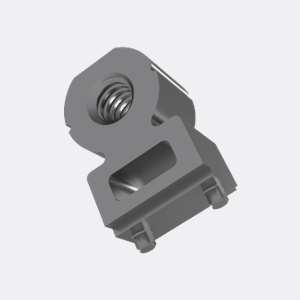

R’ANGLE® 直角紧固件
- 适用于PC电路板应用。
- 零件的底部允许钢丝绳穿过。
使用案例
虚拟机主板
PEM® 解决方案:
SMTPF™
描述:
通过 ReelFast® SMTPR-6-1ET和PEM® PSHP-632-0L422 组件的结合,可生产出与客户商标色一致的表面贴装面板扣件。完全取代其他厂商可能导致电路板损坏的金属卡扣式面板紧固件,该组合扣件在安装时不会对PC电路板施加压力。

CT 扫描仪
PEM® 解决方案:
SMTPFLSM-M3-0ET 加上其他三个 SMTSOB™
描述:
选择ReelFast® SMTSO支座将两块PC电路板相互隔开,同时选用 SMTPFLSM™面板扣件以便拆卸和重新组装。
