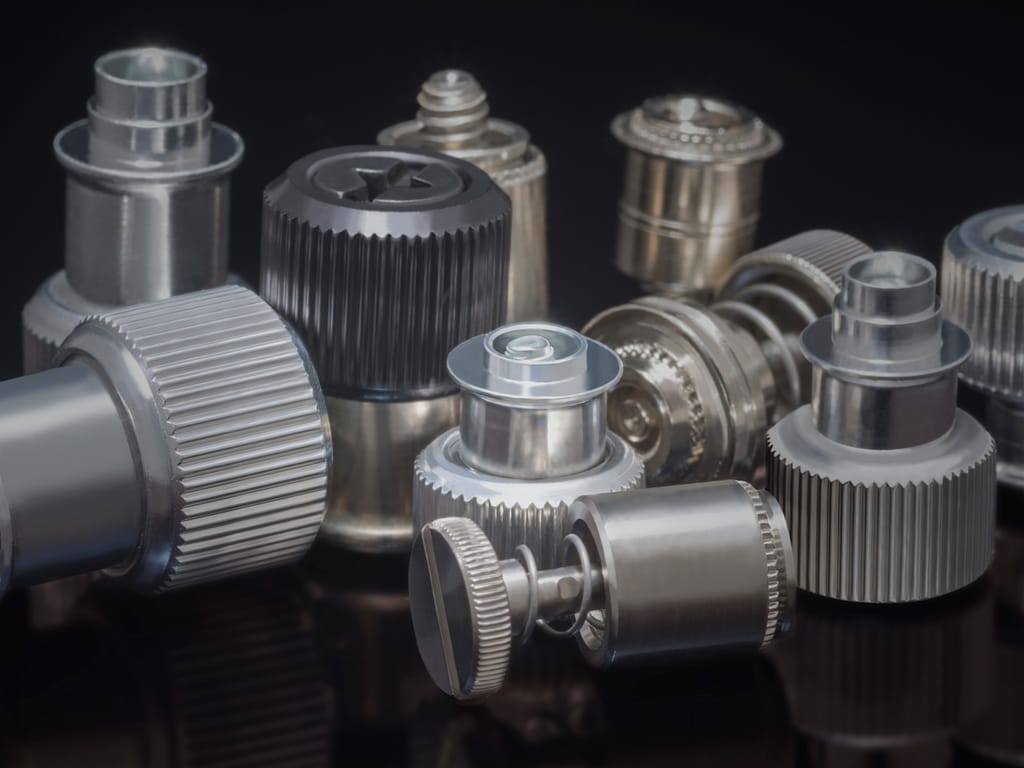

Tornillos de panel cautivo
Los tornillos de panel cautivo de la marca PEM® están diseñados para ayudar a mantener las piezas al mínimo y eliminar los riesgos asociados a las piezas metálicas sueltas que…
Los insertos de panel cautivo son ideales para fijar paneles metálicos u otros componentes de material fino en aplicaciones en las que será necesario acceder posteriormente.
Tornillos de panel cautivo PF11™, PF12™, PF15™, PF11MW™, PEM C.A.P.S.®
- Disponibles en tres tipos de instalación: auto-clinchado, montaje ensanchado y flotante.
- Todos tienen el mismo perfil o se ven por encima de la lámina o el panel.
- La selección estándar de perillas incluye tapas moleteadas, semi-lisas o lisas de metal y plástico PEM C.A.P.S.®
- Hombro en el retenedor para proporcionar una parada segura durante la instalación.
- Característica anti rosca-cruzada (designada con una “M” en el número de pieza). Facilita el montaje, alinea los componentes, mejora la productividad de la línea de montaje, evita el atascamiento y se desliza por las roscas internas obstruidas.
Caso Práctico
Servidor de gama alta
Solución PEM®
PF12M™ con retenedor especial
Descripción
El PF12M™ especial es usado en lo que era el router más caro. El retenedor puede instalarse en un material inoxidable fundido. La comodidad añadida de la función anti rosca-cruzada MAThread® aportó una opción de valor añadido que la competencia no ofrecía.
Cubierta para escáner CT
Solución PEM®
PF11MW™
Descripción
Para el montaje de una gran escotilla, se utilizan insertos de panel flotante PF11MW para compensar la desalineación. Las dimensiones del panel son 1200 x 500 mm y se utiliza una junta. Las características "flotante" y MAThread® eliminan el riesgo de roscas cruzadas.
Caja móvil para autobuses
Solución PEM®
PF11M™
Descripción
Esta caja requería un montaje y desmontaje rápido durante el cambio. El PF11M proporcionaba la conocida comodidad de la función MAThread para evitar cualquier riesgo de roscado cruzado.
Unidad de control del ascensor
Solución PEM®
PF11™
Descripción
Gracias al PF11, este cliente puede cambiar fácilmente la unidad de control lo más rápido posible cuando surge un problema electrónico. Con esta solución, el tiempo de reparación se reduce frente a las piezas sueltas que utilizaban anteriormente, y no hay riesgo de que se caigan o pierdan insertos.
Tornillos de panel cautivo PF30™, PF50™, y PF60™
- El diseño de bajo perfil satisface muchos requisitos funcionales y cosméticos.
- Práctica cabeza grande para el manejo con herramientas o con la mano.
- Los PF50/PF60 están disponibles con ranura Torx®recess y MATthread®
Caso Práctico
Industrial
Medidor de la densidad del concreto
Solución PEM®
PF30™
Descripción
Este cliente fabrica medidores que miden la densidad del concreto vertido. Estos medidores se utilizan en el exterior en obras de construcción y, por lo tanto, requieren un sellado hermético al entorno. El diseño anterior a veces permitía una compresión excesiva en el silo de la junta, y entonces permitía la entrada humedad en el medidor. El vástago alargado de este PF30 especial evita el exceso de apriete del conjunto y facilita el correcto funcionamiento de la junta.
Tornillos de panel cautivo con cabeza ranurada
- Cabeza totalmente oculta para el acceso de herramientas solamente.
- Cumplen con las normas UL 60950.
- Disponibles con tecnología anti rosca-cruzada MAThread®.
- Disponibles con ranura Torx®.
- El PFC4 se instala en láminas de acero inoxidable HRB 88 o menores.
Tornillos de panel cautivo PFC2™ y PFS2™
- Inserto de panel accionado por resorte para operarse con herramientas o con la mano.
- Los ensamblajes de tornillos permanecen cautivos para facilitar su montaje y desmontaje.
Caso Práctico
Industrial
Cubierta para acceso de mantenimiento de ascensores
Solución PEM®
PFC2™
Descripión
El cliente quería mejorar el acceso al mantenimiento en el interior de un ascensor de servicio de aerogeneradores. Los insertos de panel PFC2™ evitan el uso de piezas sueltas y mejoran la velocidad de apertura de la cubierta en la zona de mantenimiento del ascensor.
Tornillos de panel cautivo PEM® PF7M™ y PF7MF™
- La superficie más pequeña, inserto de panel accionado por resorte para aplicaciones de acceso limitado.
- Tecnología anti rosca-cruzada MAThread®
- Se instalan al ras borde en la parte trasera del panel.
- Disponibles con ranura Torx®.
- PF7M
- El estilo de auto-clinchado proporciona una alta resistencia al empuje.
- No requiere una preparación especial de los orificios.
- PF7MF
- Apropiado para aplicaciones de línea central cercana al borde.
- No requiere una gran fuerza de instalación.
- Se instala en cualquier dureza de panel.
Caso Práctico
Telecom/Datacom
Telecomunicaciones
Solución PEM®
PF7MF™ y tuerca B
Descripción
Este cliente necesitaba el tamaño más pequeño de este PF7MF, y la comodidad de la función MAThread®, para mejorar su disipador de calor.
Tornillos de panel cautivo PEM® PFHV™
- Diseño compacto y de bajo perfil para aplicaciones de acceso limitado.
- Diseño de tornillo cautivo de bajo costo para reemplazar a las piezas metálicas sueltas.
- Dos longitudes de tornillo.
- Ranura universal/Phillips Recess estándar con ranura Torx® disponible.
- Disponible con tecnología anti rosca-cruzada MAThread®.
Caso práctico
Telecomunicaciones
Plataforma de red óptica
Solución PEM®
PFHV™ con retenedor de ensanchado especial
Descripción
Este cliente necesitaba un inserto de panel pequeño que pudiera adaptarse a una distancia de línea central a borde de 0,140". Se diseñó de nuevo una pieza PFHV-440 estándar con un retenedor de ensanchado.
Tornillos de panel cautivo PEM® SCBR™, SCB™, SCBJ™
- Se cautivan permanentemente en láminas tan delgadas como de 1.02 mm/ .040”
- Diseño de tornillo cautivo de menor costo para reemplazar las piezas metálicas sueltas.
- Disponibles con auto-retráctil (SCBR), flotador axial (SCB) o característica de elevación (SCBJ).
- Apropiados para aplicaciones de línea central cercana al borde.
Casos Prácticos
Charging station enclosure
Solución PEM®
SCB™
Descripción
Debido al alto voltaje involucrado, los ingenieros de esta estación de carga de automóviles eléctricos estaban preocupados por los problemas de piezas sueltas. El SCB se está utilizando para mantener la placa de cubierta superior en su lugar.
Cubierta de aluminio para electrónica
Solución PEM®
SCB™
Descripción
El cliente solicitó un inserto cautivo para esta aplicación automotriz (18 por aplicación). El apoyo directo del fabricante de láminas de metal Tier 1/Tier 2 condujo al inserto tipo SCB seleccionado para reemplazar los tornillos sueltos.
Tornillos de panel cautivo montados al borde PEM® PF10™
- El ensamblaje PF10 se asienta al borde en láminas tan delgadas como de 1.27 mm .050” o al borde en ambos lados en las láminas de 3.2 mm / .124”.
- El tornillo PS10 permanece cautivo en el retenedor cuando se desengancha.
- El retenedor PR10 permanece cautivo en el retenedor cuando se desengancha.
- La tuerca N10 es para usarse en láminas HRB 80 o menores.
- Cumple con las normas UL 60950.
Ensamblajes de émbolo accionados por resorte PTL2™ and PSL2™ PEM®
- Pines de posicionamiento para componentes deslizantes como guías para cajón y consolas de equipos.
- Instalación y desmontaje rápido de los componentes.
- El reverso de la lámina está al borde cuando el émbolo se retrae.
- El PTL2 tiene una función de bloqueo rápido para mantener al émbolo en posición totalmente retraída. (Disponible como PSL2 sin función de bloqueo por pedido especial).
- Para usarse en láminas de 80 HRB o menores.
Casos prácticos
Montaje de equipos Médicos
Solución PEM®
PSL2™
Descripción
Este soporte universal es capaz de compartir una gran variedad de monitores de equipos. Antes se utilizaba un sistema de gancho y perilla. El PSL2 se eligió como sustituto porque permitía un montaje y desmontaje más rápido, sin piezas sueltas.
Mobiliario modular
Solución PEM®
PTL2™
Descripción
La función de bloqueo rápido de estos émbolos mantiene el pin en posición retraída, y una vez que el componente del mueble está montado en su posición, se puede encajar rápidamente en su lugar.
Y para desmontarlo, basta con retraer el émbolo.
Tornillos de panel cautivo de montaje superficial REELFAST® SMTPFLSM™
- El conjunto de tornillos cautivos totalmente metálicos se instala en una sola pieza utilizando el método de recoger y colocar.
- Accionamiento combinado, ranura Torx®.
- Acabado soldable.
Médica
Escáner CT
Solución PEM®
SMTPFLSM-M3-0ET más otros 3 números de pieza SMTSOB™.
Descripción
El separador SMTSO ReelFast® se eligió para separar las dos tarjetas de circuito impreso entre sí, y el inserto de panel SMTPFLSM™ se eligió para permitir su cómoda extracción y montaje.
Tornillos de panel cautivo de montaje superficial REELFAST® SMTPF™
- El retenedor se instala mediante técnicas convencionales de montaje superficial.
- Simplemente coloca el tornillo en el retenedor para completar el montaje.
- Perilla ABS negro estándar.
- Colores moldeados opcionales disponibles.
- Disponible con ranura Torx®.
- Retenedor: Empaquetado en bobinas reciclables de 330 mm de 400 unidades. El ancho de la cinta es de 24 mm. Se suministra con parche Kapton® para recogida por vacío. Las bobinas cumplen la norma EIA-481.
- Tornillo: Empaquetados en bolsas. Los retenedores y los tornillos se venden por separado.
Caso práctico
Telecomunicaciones
Escáner CT
Tarjeta madre para estaciones de trabajo
Inserto de panel SMTPF™
Descripción
Los componentes ReelFast® SMTPR-6-1ET y PEM® PSHP-632- 0L422 se han combinado para producir un inserto de panel de montaje superficial en el color de la marca del cliente. Esto sustituyó al inserto de panel metálico a presión de la competencia, ya que los posibles daños a las placas han hecho que busquen insertos que se instalen sin aplicar presión a las tarjetas de circuito impreso.
