取付け用機材
PEM®の製品を取付けるためのフルシステムソリューションを提供しています。
PennEngineering®では、PEM®ファスナーの全製品を安全、確実、正確かつ迅速に設置するために設計された取付けシステムを提供しています。自動および手動の取付け機器、金型内取付けシステムの包括的なラインナップをご用意しています。
ファスナー取付け用機材

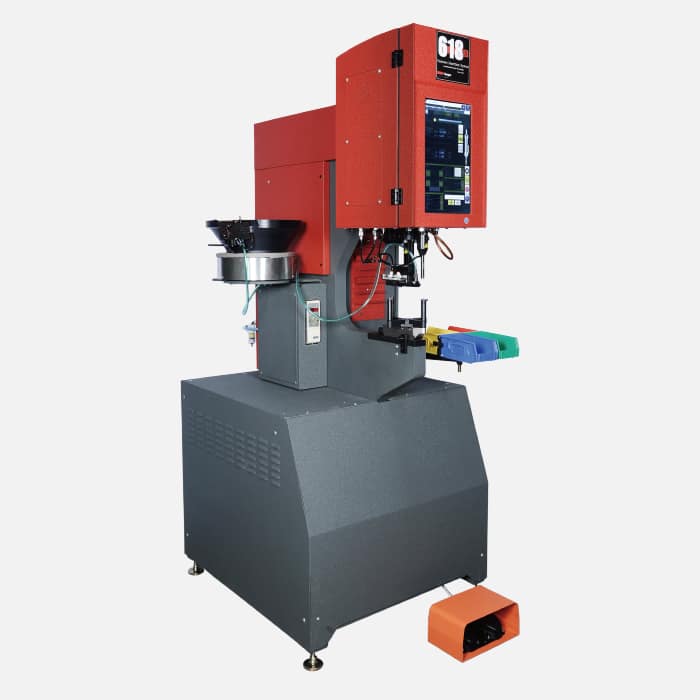

Haeger® 618™ SH
- 作業者は作業検索と呼び出しモードを通じて、システム内に保存されたプログラムを参照し、以前の作業に簡単に戻る。
- より大きなタッチスクリーンと図示により、操作しやすくなる。
- インストール力と変位フィードバックをリアルタイムで表示
- スマートパワーコントロール
- より大きな統計範囲とカーブラインがあり、装置本体或いはリモートの二つモデルを選択肢として、プロセスカープを保存できる。

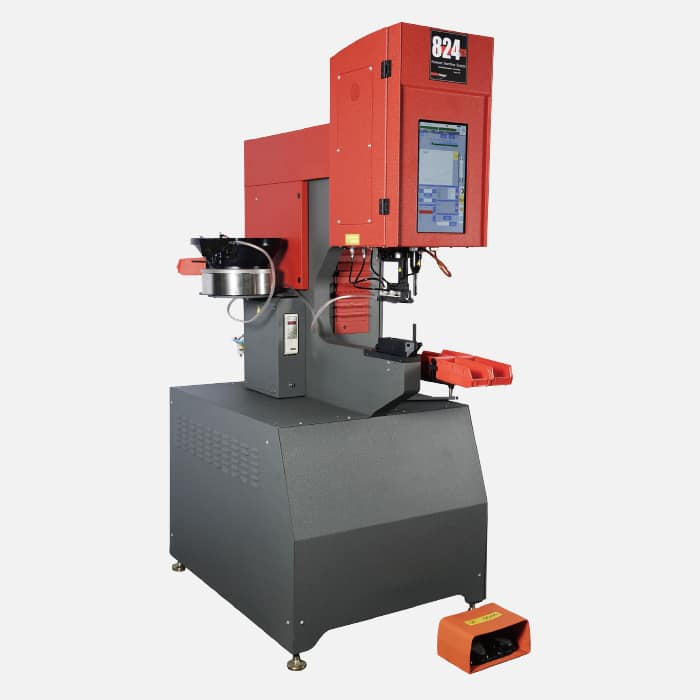

Haeger® 824™ SH
- 作業者は作業検索と呼び出しモードを通じて、システム内に保存されたプログラムを参照し、以前の作業に簡単に戻る。
- より大きなタッチスクリーンと図示により、操作しやすくなる。
- インストール力と変位フィードバックをリアルタイムで表示。
- リベット計数用の内蔵型カウンターを搭載する。
- ネットワークと接続できって、データシステム統合対応が可能。

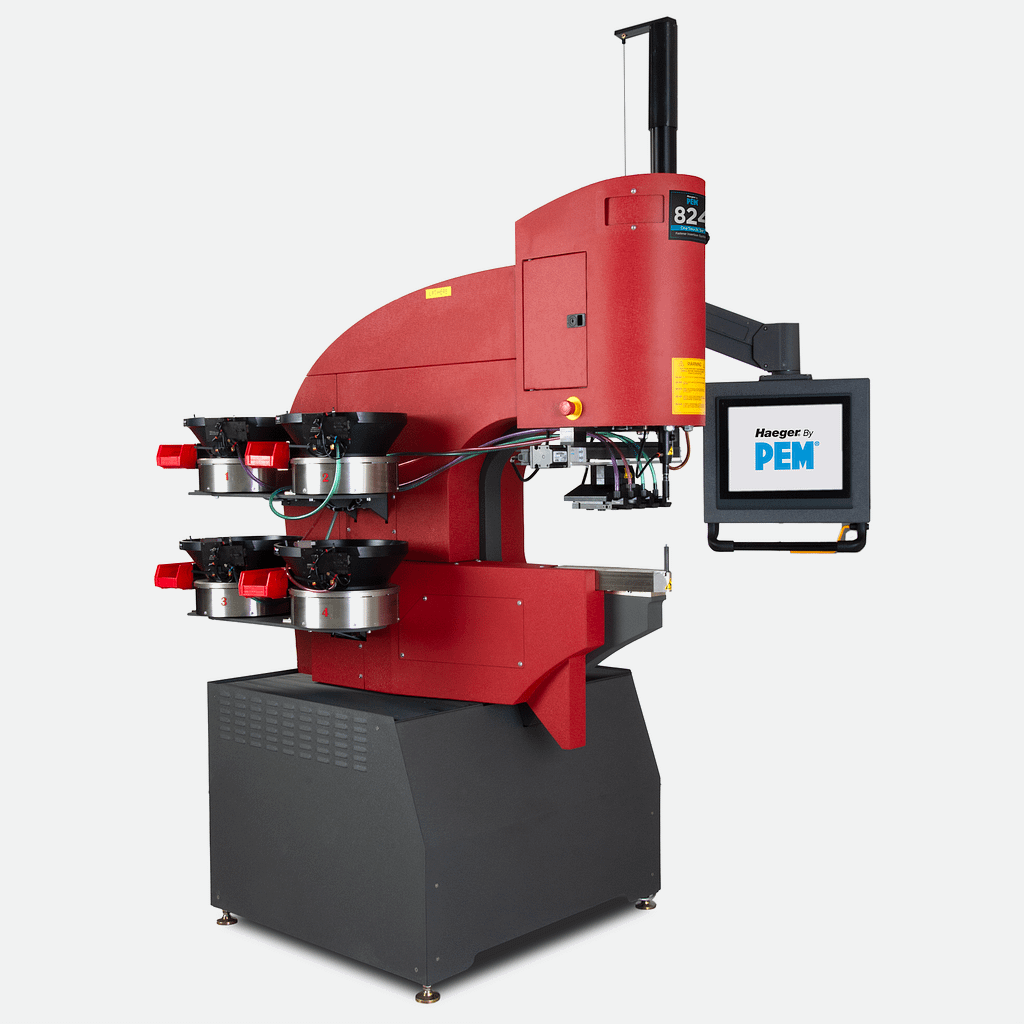

Haeger® 824™ OneTouch™ 5e
- 4ステーション型自動下部ツールチェンジャー
- 4ステーション型自動上部ツールチェンジャー
- スピーディかつ簡単な機材設定
- 簡単なプログラミング
- 省エネ

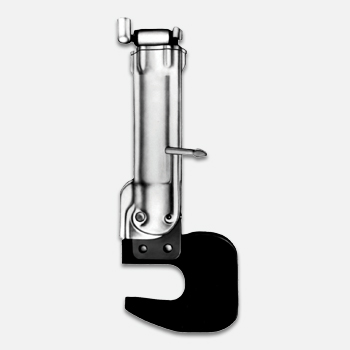

PEMSERTER® シリーズ P3® ポータブル空気圧ハンドツール
- 空気圧による安定性とシンプルな操作性
- 空気圧力のみで設置が可能
- トリガー式安全装置
- スナップイン方式による工具交換
- メトリックまたはインチサイズのツール
- ベンチマウント可能、ハードウェア付属
PEMSERTER® MICROMATE® ハンドツール
- 金属板用ファスナー取付けパンチと金型を装備
- フラットパンチ・凹型アンビルへの変更で、メトリックまたはインチサイズのセルフクリンチングナットの取付けが容易
- プロトタイプ工場や少量生産に最適
ツーリングリソース
Haeger® ツール
PEMSERTER® ツール
取付けガイド
| 機材 | 最大圧力 | のど厚 |
|---|---|---|
| 自動送り装置 | ||
| Haeger® 824™ OneTouch™ 5e | 16,000 lbs. (72kN) | 24" (61cm) |

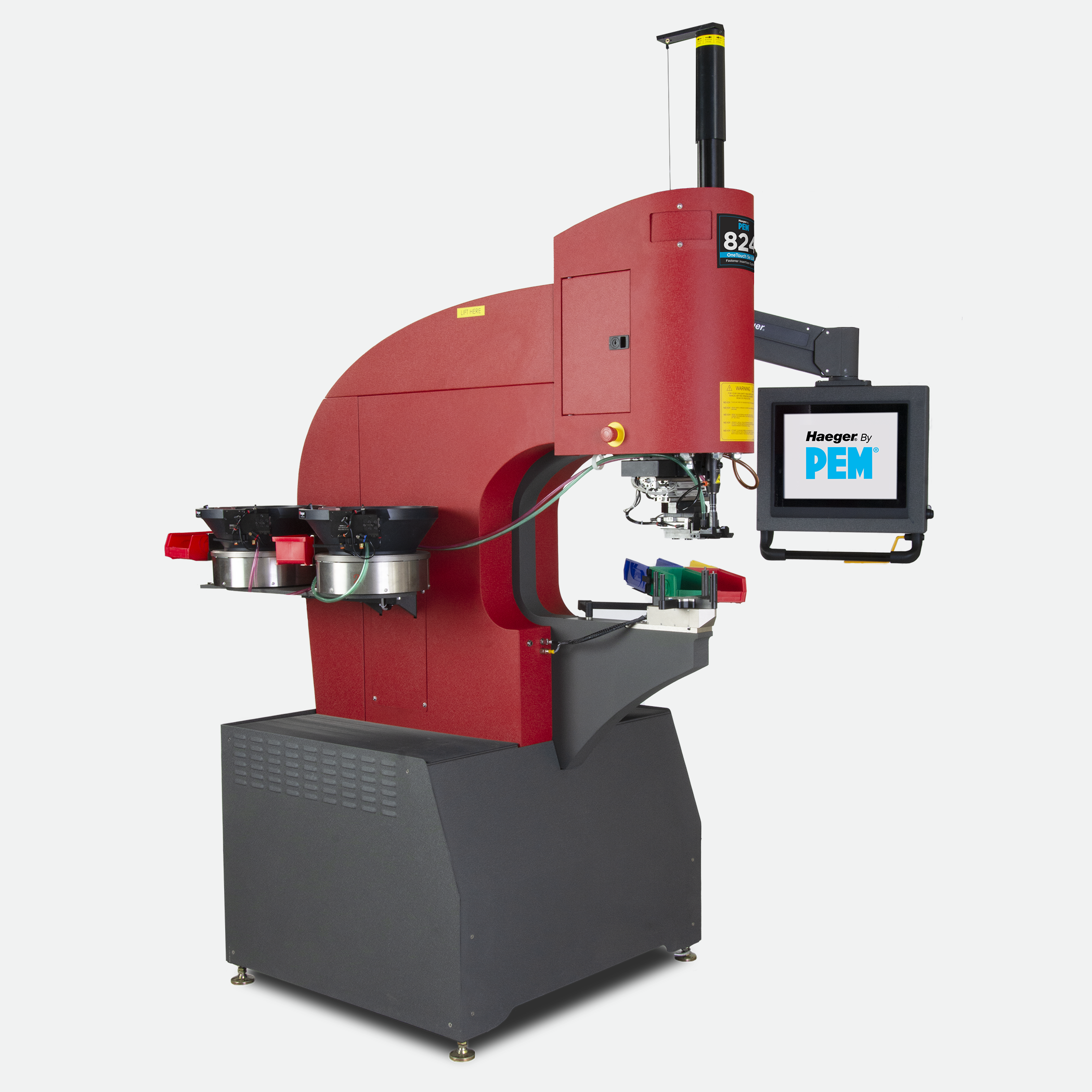

| Haeger® 824™ OneTouch™ 5e LITE | 16,000 lbs. (72kN) | 24" (61cm) |

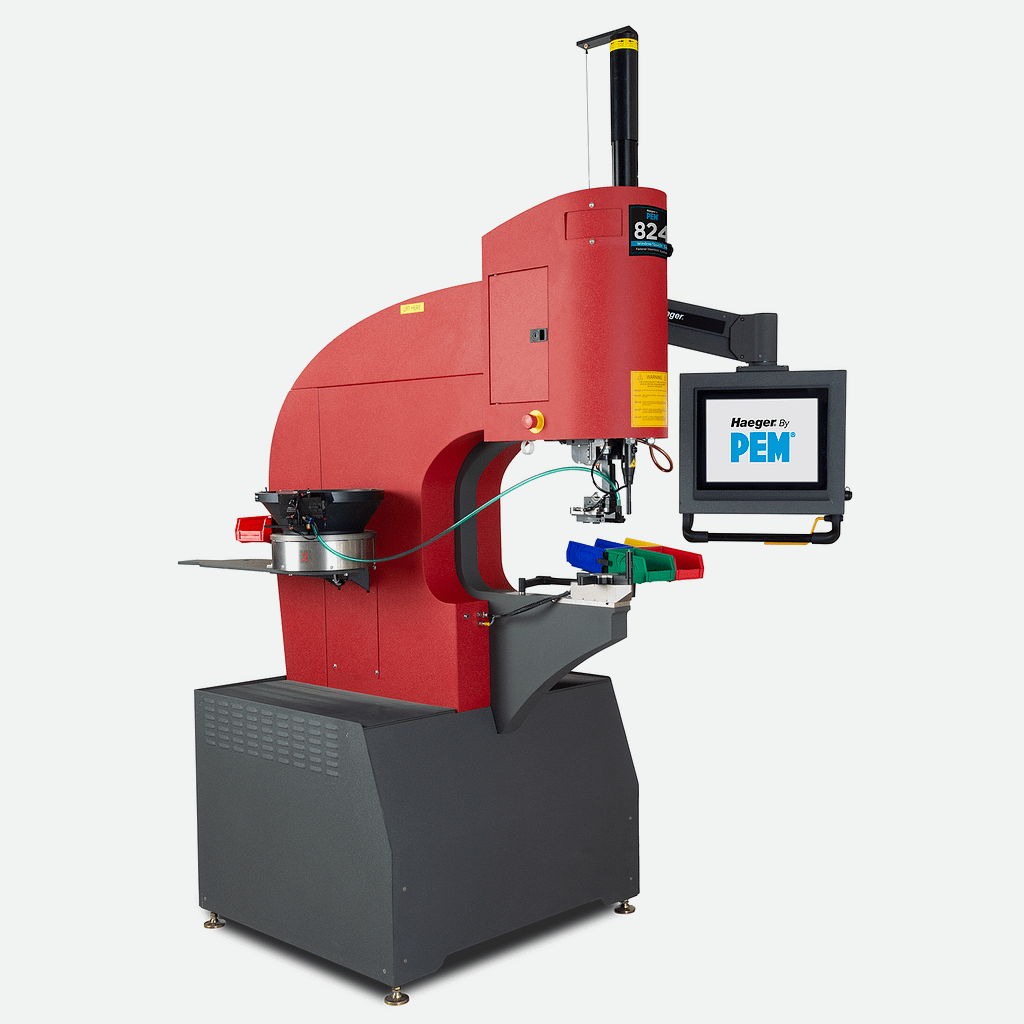

| Haeger® 824™WindowTouch® 5e | 16,000 lbs. (72kN) | 24" (61cm) |

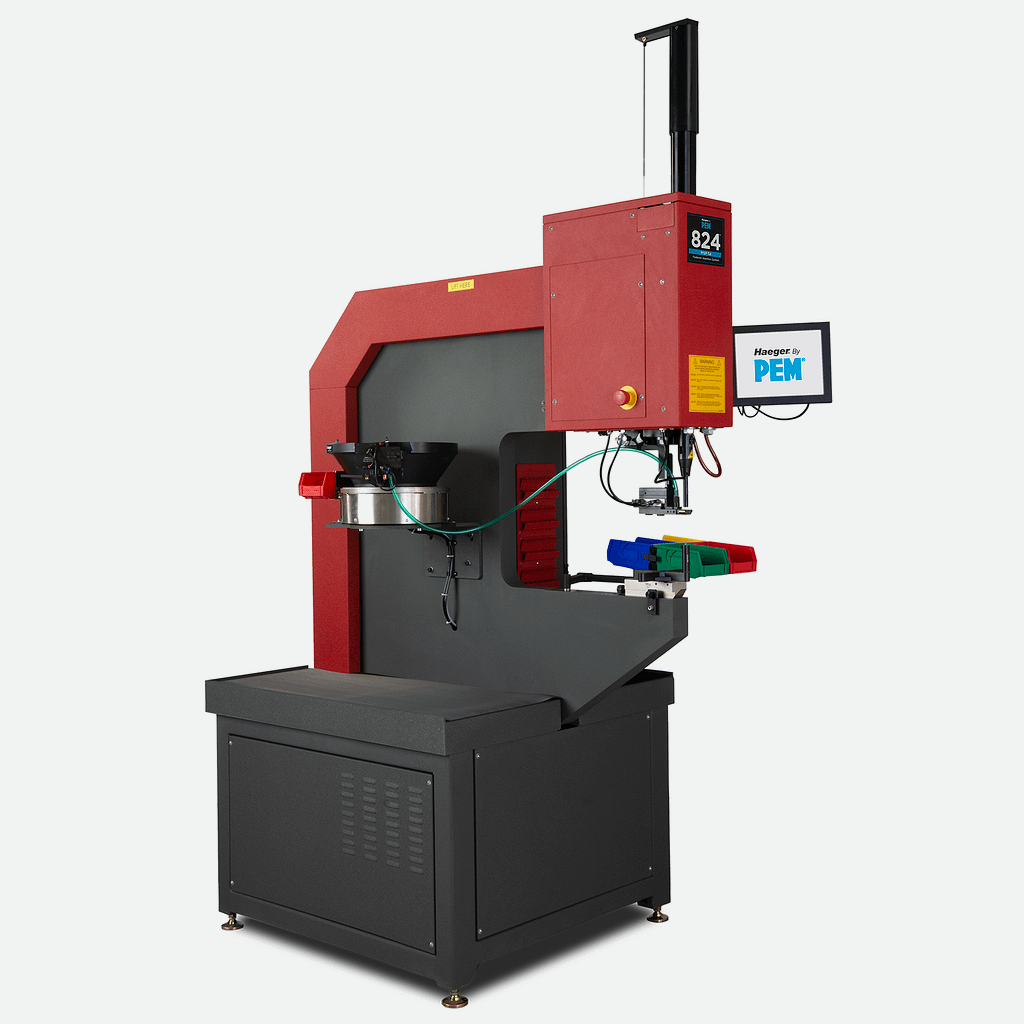

| Haeger® 824™ MSPe | 16,000 lbs. (72kN) | 24" (61cm) |

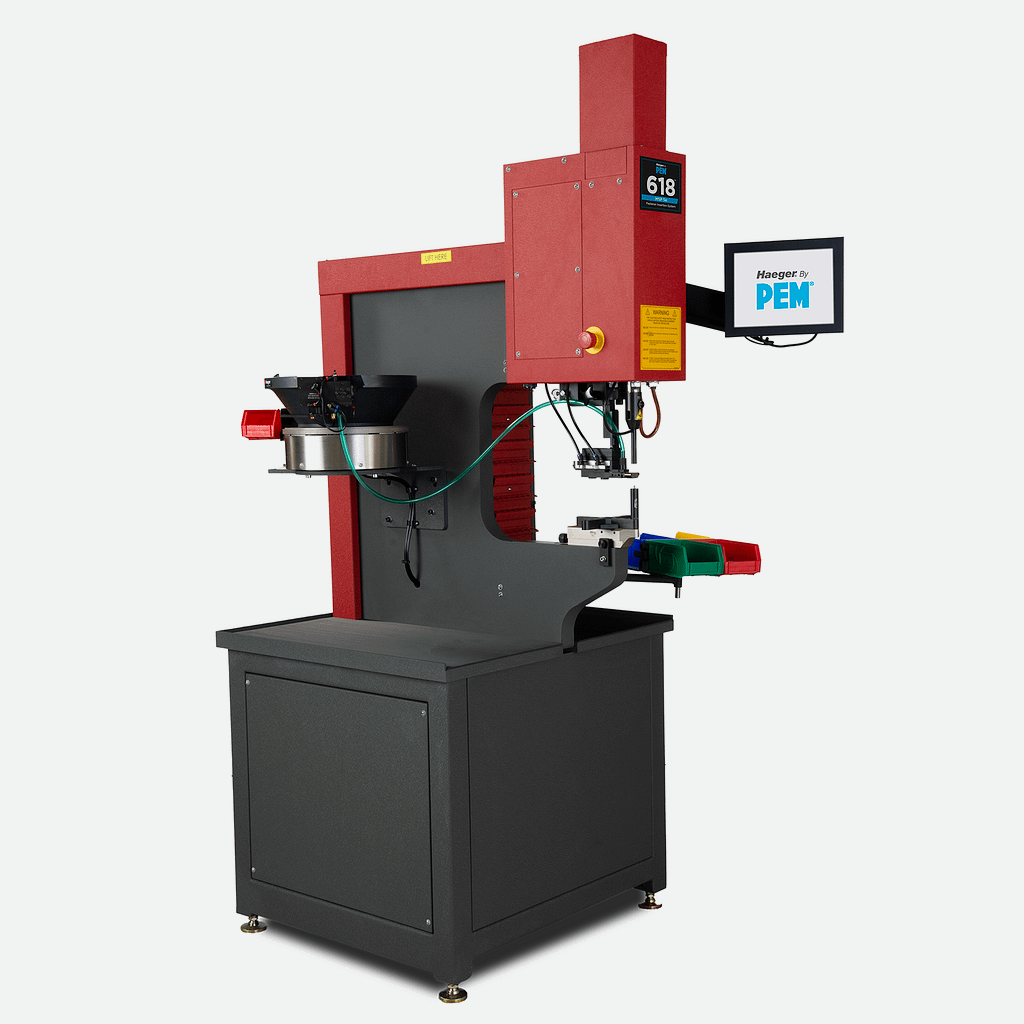

| Haeger® 618™ MSPe | 12,000 lbs. (53kN) | 18" (45.7cm) |
| 手動送り装置 | ||

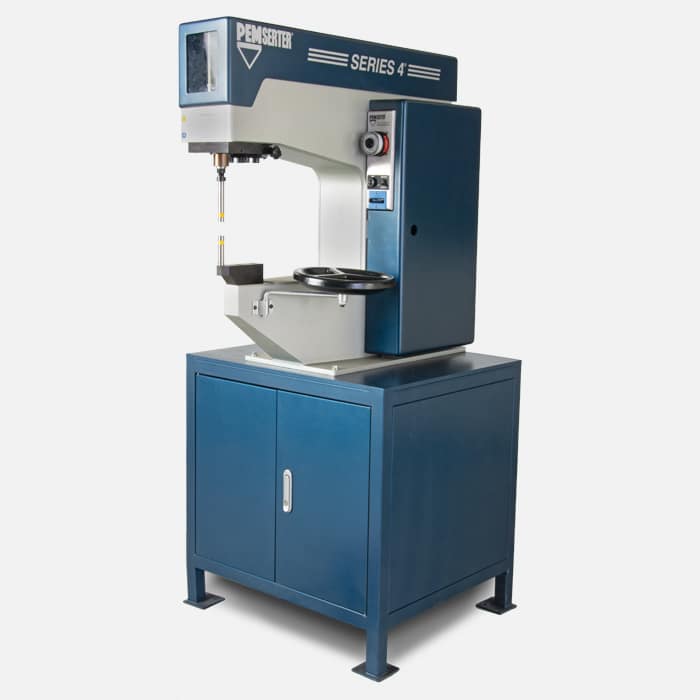

| PEMSERTER® Series 4® 機材 | 12,000 lbs. (53kN) | 18" (45.7cm) |
| 手持ち型 | ||
| PEMSERTER® Series P3® ツール | 5,000 lbs. (22kN) | 3" (7.6cm) |
| PERSERTER® MICRO-MATE® ツール | 2,500 lbs. (1,134 kg) | 1.75" (4.5cm) |
