Befestigungslösungen für IP-Schutzarten
IP-Schutzart und Befestigungselemente
Ein entscheidender Faktor bei der Auswahl des geeigneten elektrischen Gehäuses oder Verteilerkastens ist die IP-Schutzart (Ingress Protection), die angibt, wie gut das Gehäuse gegen das Eindringen von Staub, Feuchtigkeit und anderen Umwelteinflüssen geschützt ist. Der Schutz des gesamten Gehäuses ist jedoch nur so stark wie seine schwächste Stelle – einschließlich der eingesetzten Befestigungselemente. Die Wahl der richtigen Befestigungselemente, insbesondere solcher mit IP-Schutzart, ist entscheidend, um die Dichtigkeit des Gehäuses zuverlässig zu gewährleisten. Unabhängig vom Einsatzort müssen sowohl das Gehäuse als auch die Befestigungselemente den jeweiligen Umweltbedingungen standhalten.
Gehäuse und Befestigungselemente mit IP-Schutzart sind insbesondere in anspruchsvollen Anwendungen wie der Elektromobilität (EV) von zentraler Bedeutung – beispielsweise müssen Batteriefächer vollständig gegen Feuchtigkeit abgedichtet und gleichzeitig sicher mit dem Fahrgestell verbunden sein, um Sicherheit und Leistung zu gewährleisten. Gleiches gilt für andere empfindliche elektronische Systeme im Fahrzeug, die Staub, Wasser, Vibrationen und extremen Temperaturen dauerhaft standhalten müssen. Auch außerhalb des Automotive-Bereichs sind IP-geschützte Komponenten unverzichtbar – etwa in der Daten- und Telekommunikation, insbesondere bei Außenanwendungen, bei denen Geräte auch unter Einfluss von Regen, Wind, Schmutz oder korrosiven Medien zuverlässig funktionieren müssen.

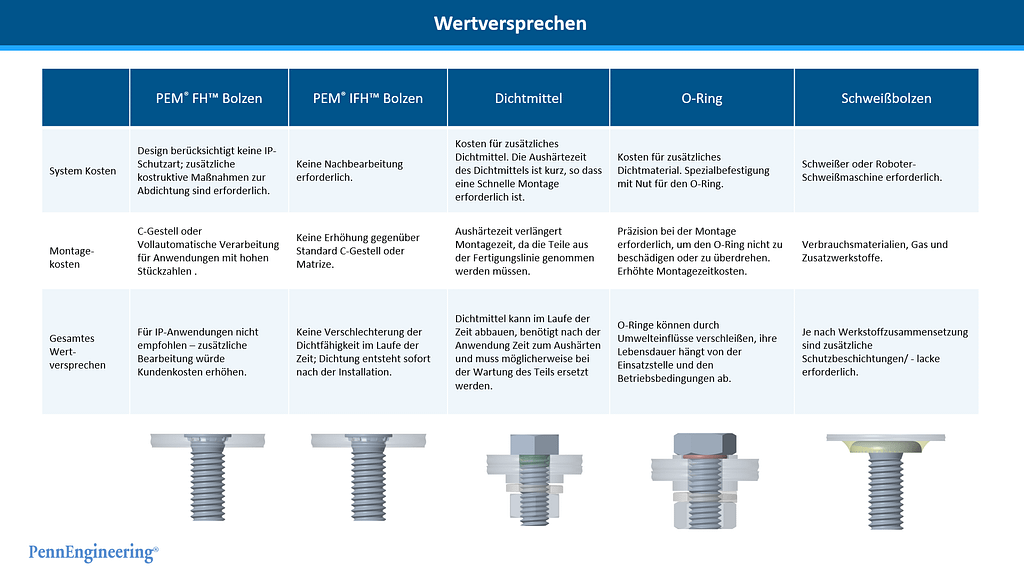

Standardisierte Schraubverbindungen können das Eindringen von Flüssigkeit unter dem Schraubenkopf und entlang des Gewindes bis zur Gegenseite der Verbindung zulassen – was potenziell Schäden verursachen kann. Derzeit werden in der Industrie Dichtmittel oder O-Ringe eingesetzt, um diesen Leckagepfad zu unterbrechen. Diese zusätzlichen Dichtungsschritte erhöhen jedoch die Montagekosten und können durch Umwelteinflüsse im Laufe der Zeit an Wirksamkeit verlieren..
Konventionelle, durch Drehmoment fixierte Schraubverbindungen bieten weder gegen das Blechmaterial eine ausreichende Abdichtung, ebenso wenig wie Standard-Einpressverbindungen. er PEM® IFH™ ist ein flächenbündiges Befestigungselement mit IP-Schutz, der beim Einpressen eine abgedichtete Verbindung erzeugt – ganz ohne zusätzliche Dichtmittel oder O-Ringe. Im Gegensatz zu herkömmlichen FH™-Elementen nutzt der IFH™ ein Hochkraft-Einpressdesign, das eine langlebige, sofort wirksame Abdichtung erzeugt, die nicht altert und sich bei Bedarf wieder lösen lässt.
Erfahren Sie mehr über unsere mechanischen Verbindungslösungen mit IP-Zertifizierung (IPX9K), wie den IFH™-Bolzen, der eine wasserdichte Verbindung erzeugt und die Anforderungen nach ISO 20653:2014 sowie IPX7 und IPX9K erfüllt. Die PEM®-Einpresstechnologie macht den Einsatz von Gummidichtungen oder Dichtmitteln überflüssig, deren Dichtwirkung mit der Zeit nachlassen kann. Um den vielfältigen Anforderungen unserer Kundenbranchen gerecht zu werden, wurden Prüfungen auf CR4, 6082-T6 und Edelstahl 1.4301 (304) durchgeführt.
Die IP-Schutzart ist ein grundlegender Aspekt der Produktentwicklung, da sie gewährleistet, dass Geräte und Maschinen auch bei Einwirkung von Staub, Wasser und anderen Umwelteinflüssen zuverlässig funktionieren. Von Alltagsgeräten bis hin zu Hightech-Industrieanlagen bieten IP-Schutzarten eine klare Möglichkeit, die Widerstandsfähigkeit eines Produkts zu bewerten.
IP-Schutzarten verstehen: Was sie bedeuten und warum sie wichtig sind
Haben Sie schon einmal Ihr Smartphone ins Wasser fallen lassen und sich gewundert, warum es noch funktioniert? Oder bemerkt, dass Überwachungskameras im Außenbereich trotz Regen und Staub zuverlässig arbeiten? Das Geheimnis ihrer Widerstandsfähigkeit liegt in der sogenannten IP-Schutzart – einem entscheidenden Aspekt der Produktentwicklung, der verhindert, dass Staub, Wasser und andere Umwelteinflüsse die internen Komponenten beschädigen.
IP-Schutzart verstehen
Das IP-Schutzklassensystem (Ingress Protection) ist ein globaler Standard, der den Schutz eines Gehäuses vor Staub und Wasser klassifiziert. In diesem Beitrag analysieren wir die IP-Schutzklassenstruktur, erklären die Bedeutung der einzelnen Ziffern und untersuchen Beispiele aus der Praxis für verschiedene Schutzstufen.
Entschlüsselung der IP-Klassifizierungen
Testmethoden simulieren reale Umgebungen und stellen sicher, dass Geräte die erwartete Leistung erbringen, egal ob sie Feinstaub, Regen, Wasserstrahlen oder sogar vollständigem Untertauchen ausgesetzt sind. In diesem Beitrag untersuchen wir die wichtigsten Testverfahren zur Bestimmung der IP-Schutzart, darunter die Prüfung auf Feststoffpartikel und das Eindringen von Wasser.
Why Devices Warum Geräte den IP-Test nicht bestehen
Hersteller investieren massiv in IP-Schutzprüfungen, um sicherzustellen, dass ihre Produkte Staub, Wasser und anderen Umwelteinflüssen standhalten. Doch nicht alle Geräte bestehen diese Tests – selbst solche, die strenge IP-Schutzklassen erfüllen. Fehler können durch kleine Konstruktionsfehler, Fertigungsabweichungen oder Umweltfaktoren verursacht werden, die den Schutz mit der Zeit schwächen.
Auslegung für IP-Schutzarten
Die Entwicklung eines Geräts mit hohem Schutz vor eindringenden Medien erfordert mehr als nur das Anbringen von Dichtungen – es erfordert sorgfältige Materialauswahl, präzise Fertigung und ein intelligentes Gehäusedesign. Ob bei der Entwicklung einer wasserdichten Smartwatch, eines industriellen Bedienfelds oder einer Überwachungskamera für den Außenbereich – Ingenieure müssen Faktoren wie Druckschwankungen, mechanische Belastung und Materialverträglichkeit berücksichtigen.
Die Rolle von Befestigungslösungen
Bei der Diskussion über Schutzarten (IP-Schutzklassen) liegt der Fokus meist auf Dichtungsintegrität, Materialauswahl und Gehäusedesign. Ein oft übersehener, aber entscheidender Faktor für ein erfolgreiches IP-geschütztes Gehäuse ist jedoch die Wahl der Befestigungslösungen.
Befestigungselemente – ob Schrauben, Bolzen, Klammern oder Riegel – spielen eine Schlüsselrolle bei der Aufrechterhaltung der Gehäuseintegrität und beeinflussen die Widerstandsfähigkeit eines Geräts gegen Staub, Wasser und mechanische Belastungen. Ein gut konstruiertes Gehäuse mit mangelhaften Befestigungslösungen birgt das Risiko eines Ausfalls durch Lockerung mit der Zeit, unsachgemäße Kompression der Dichtungen oder sogar Materialspannungen durch die Spannung der Befestigungselemente.
