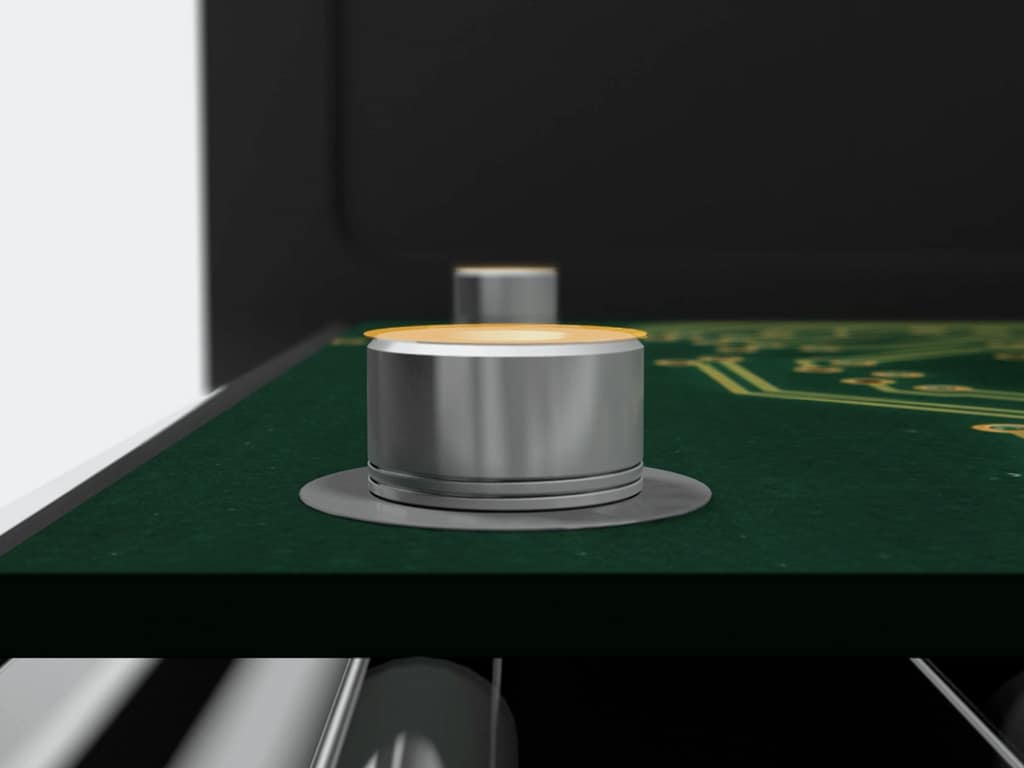

ReelFast® Befestigungselemente für Oberflächenmontage
Wenn Sie bereits "Reflow Solder" zur Herstellung von Leiterplatten verwenden, können Sie mit ReelFast®-Befestigungselementen noch mehr Nutzen aus der bereits vorhandenen Ausrüstung ziehen
ReelFast® Surface Mount Fasteners (SMT) werden auf die gleiche Weise und zur gleichen Zeit wie andere oberflächenmontierbare Komponenten vor dem automatisierten Reflow-Lötprozess auf der Leiterplatte montiert.
ReelFast®
Die Befestigungselemente werden einfach zu einer weiteren Leiterplattenkomponente. Dadurch werden Bedenken hinsichtlich einer möglichen Beschädigung von Leiterplatten durch unsachgemäße sekundäre Installationsvorgänge ausgeräumt. Die Befestigungselemente werden auf einem Band auf einer Spule geliefert, die mit den vorhandenen automatischen SMT-Montagegeräten kompatibel ist.
Die Vorteile der Verwendung von ReelFast® SMT-Befestigungselementen sind:
- Schnelle Montage
- Geringer Ausschuss
- Einfache Handhabung
- Geringeres Risiko einer Beschädigung der Leiterplatten
Arten von ReelFast®-Befestigungselementen

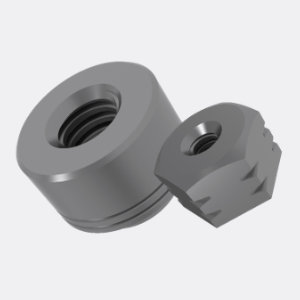

SMTSO™ SMTSOB™ Abstandshalter
SMTSK™ Keyhole Abstandshalter
SMTSS™ Snap-Top® Abstandshalter

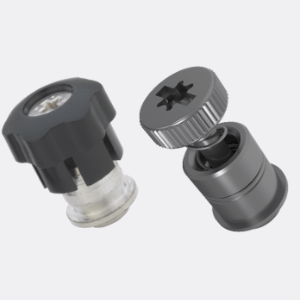

SMTPF™ SMTSPFLSM™ Paneelverbindungen
SMTRA™ R'Angle®-Befestigungselemente
Anwendungsfälle

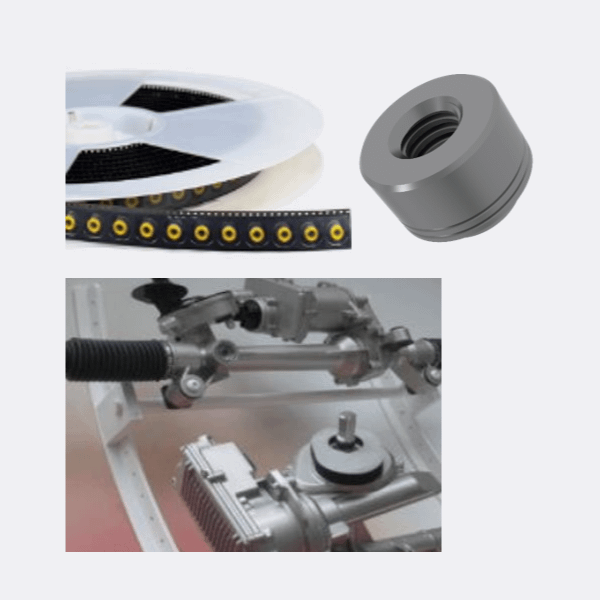

Elektronisches Lenkungssteuerungsmodul
PEM® Lösung:
SMTSOB™ Abstandshalter
Beschreibung:
Abstandshalter für Leiterplatten zur Aufnahme der Lenkungskontrolltafel.
Ursprünglich waren für das Projekt Rändelabstandshalter eines Wettbewerbers vorgesehen. PEM® SMTSO™-Abstandshalter wurden als Alternative angeboten, da sie eine schnellere Produktion ermöglichen. Dem Hersteller gefiel das Konzept und er setzte sich beim OEM für eine Änderung der Bauweise ein. Die PEM® Bauteile wurden genehmigt und in der aktualisierten Bauweise spezifiziert, obwohl sie teurer waren, da die Gesamtkosten für die Installation niedriger ausfielen.

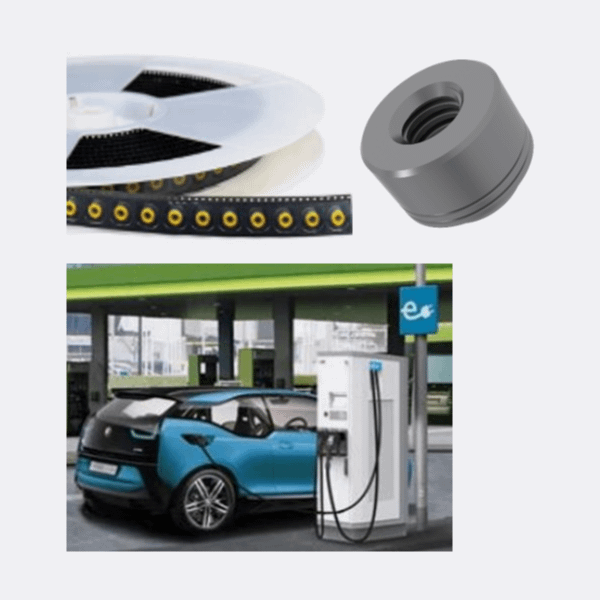

Elektrofahrzeuge
EV Fast Charging Station
PEM® Lösung:
SMTSOB™ Abstandshalter
Beschreibung:
Ursprünglich wurden für die Anwendung PEM® SMTSO™ Abstandshalter aus Stahl verwendet, aber der Kunde benötigte ein leitfähigeres Material, das nicht überhitzt. Die SMTSOB™-Serie konnte die Anforderungen des Kunden erfüllen. Die SMTSOB™-Abstandshalter werden für die Montage der Leiterplatten und für die Abstände zwischen den Leiterplatten verwendet.
Diese Ladestation für Elektrofahrzeuge ist in erster Linie für den Einsatz an Autobahnraststätten und Tankstellen gedacht.
LUFTFAHRT
Mengenanzeige für Kraftstoff
PEM® Lösung:
SMTSO™ Abstandshalter
Beschreibung:

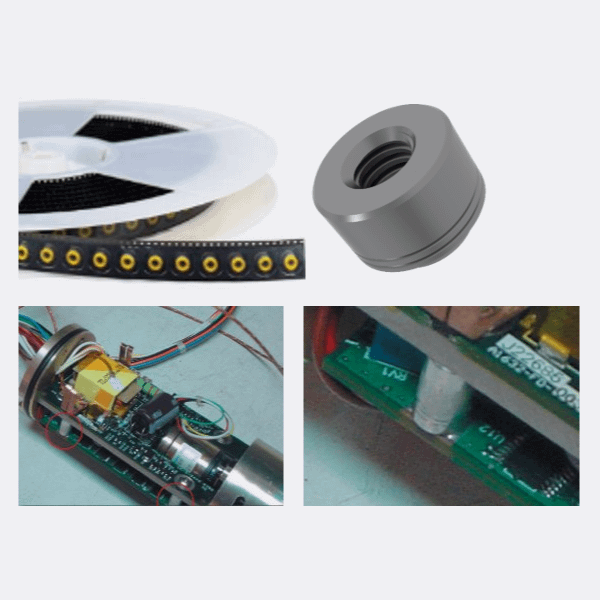

Der Kunde verwendet vier oberflächenmontierbare Abstandhalter, um zwei FR4-Leiterplatten eines Anzeigegehäuses zu trennen. Die SMTSO™-Bauweise ermöglicht es dem Kunden, die Abstandhalter näher an der Kante der Platine anzubringen, als dies mit Rändelabstandshaltern möglich gewesen wäre, ohne die Platine zu beschädigen.
Durch die Verwendung des SMTSO™-Abstandshalters konnte der Kunde auch den zweiten Rändelprozess vermeiden.

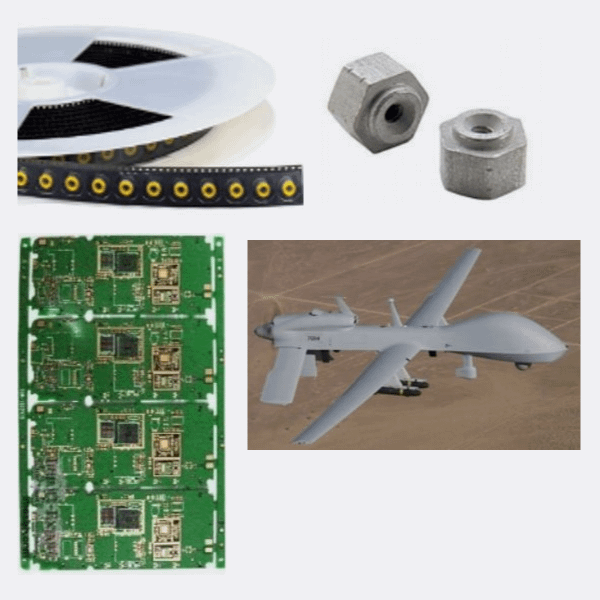

MILITÄR
UAV - Unbemanntes Luftfahrzeug
PEM® Lösung:
SMTSO™ Abstandshalter
Beschreibung:
Für die Konstruktion ist eine sehr kleine Grundfläche erforderlich. Die Anforderungen sind hoch, da alle DOD-MIL-Spezifikationen erfüllt werden müssen.

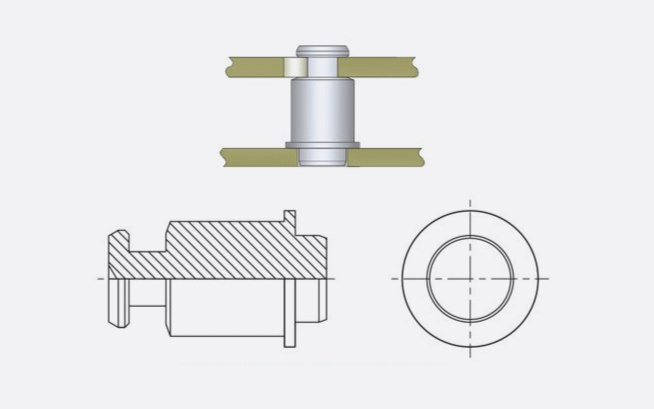

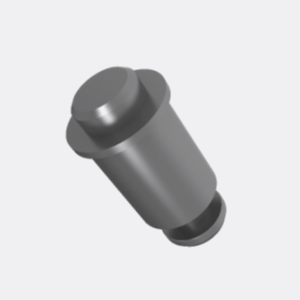

PEM® ReelFast® SMTSK™ KEYHOLE® Abstandshalter
- Einzigartige Zylinderbauweise ermöglicht schnelles Anbringen und Abnehmen
- Ermöglicht die horizontale oder vertikale Montage von Komponenten
- Kann in eine Leiterplatte “reflowen”, sodass ein Paneel darauf platziert werden kann

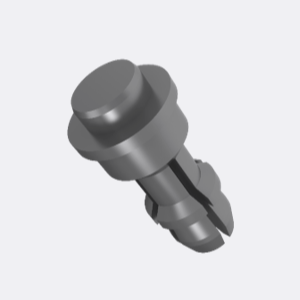

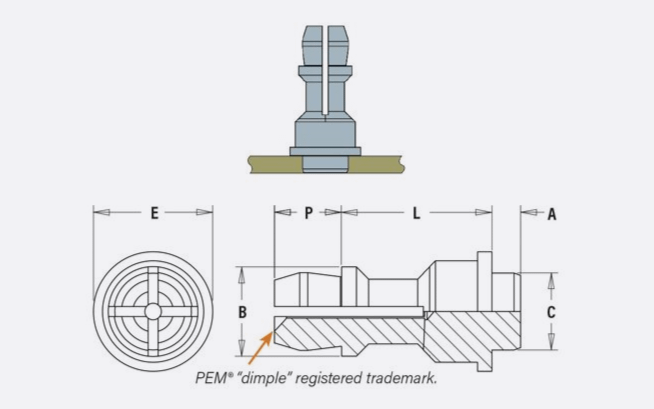

PEM® ReelFast™ SMTSS™ SNAP-TOP® Abstandshalter
- 4 biegsame Finger, sodass eine zweite Platte auf die Leiterplatte aufgeschnappt werden kann
- Kann in eine Leiterplatte “reflowen”
ReelFast® SMTPFLSM™ Unverlierbare Befestigungsschrauben für die Oberflächenmontage
- Unverlierbare Ganzmetallschrauben werden in einem Stück mit der Pick-and-Place-Methode installiert
- Kombinierter Antrieb, Torx®-Schlitz
- Lötbare Oberfläche
- Flanke bietet sicheren Halt bei der Installation
PEM® ReelFast® SMTPF™ Unverlierbare Paneelschrauben für die Oberflächenmontage
- Halterung wird mit konventioneller Oberflächenmontagetechnik installiert
- Schraube einfach in die Halterung einrasten lassen, um die Montage abzuschließen
- Schwarzer ABS-Knauf Standard
- Optional in durchgeschmolzenen Farben erhältlich
- Erhältlich mit Torx® Aussparung

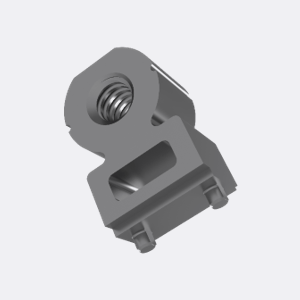

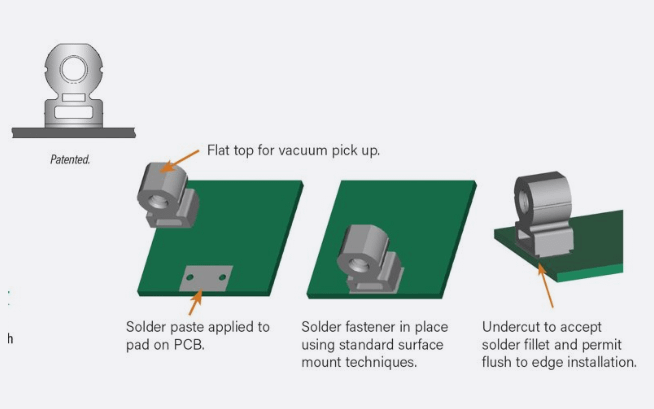

R'ANGLE® rechtwinklige Verbindungselemente
- Ideal für Leiterplattenanwendungen
- Die Unterseite des Bauteils ermöglicht das Durchführen eines Kabelbinders
Use Cases

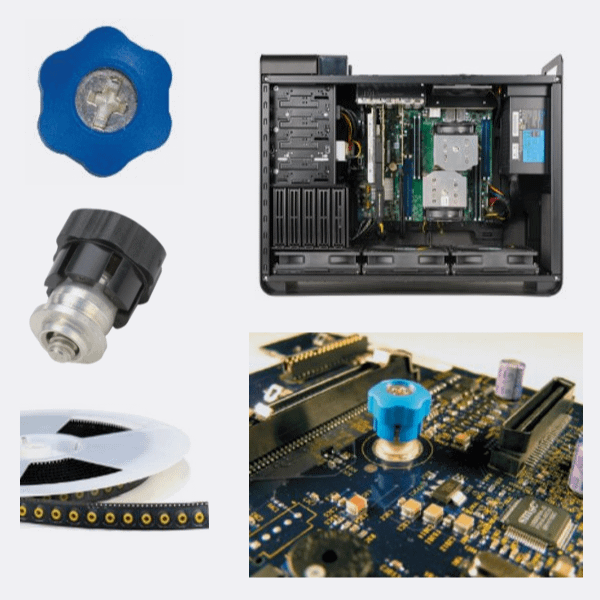

Workstation-Motherboard
PEM® Lösung:
SMTPF™
Beschreibung:
Die ReelFast® SMTPR-6-1ET und die PEM® PSHP-632-0L422 Komponenten werden kombiniert, um eine oberflächenmontierte Paneelverbindung in der Markenfarbe des Kunden herzustellen. Damit wurde die Metallschnappverbindung des Wettbewerbs ersetzt, da dieser aufgrund möglicher Leiterplattenbeschädigungen nach Verbindungselementen suchte, die ohne Druck auf der Leiterplatte installiert werden.

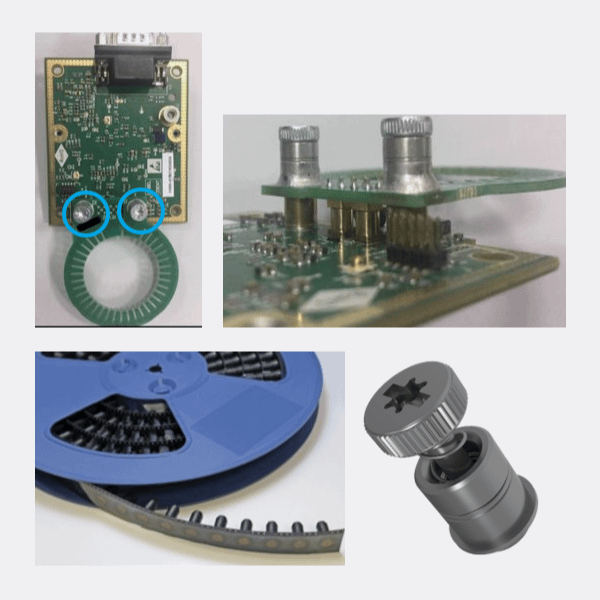

CT Scanner
PEM® Lösung:
SMTPFLSM-M3-0ET plus 3 weitere SMTSOB™
Beschreibung:
Der ReelFast® SMTSO-Abstandhalter wurde gewählt, um die beiden Leiterplatten voneinander zu trennen und die SMTPFLSM™-Paneelverbindung wurde gewählt, um ihre bequeme Entfernung und Wiedermontage zu ermöglichen.
