SpotFast® Befestigungselement

Vorteile

Im Gegensatz zu Nieten, die bei der Montage „ausbeulen“, ermöglicht das letztlich bündige Profil der SpotFast®-Befestigungselemente eine unauffällige Befestigung mit minimalem Platzbedarf. Für die Endbearbeitung bleibt eine glatte Oberfläche erhalten, und die Befestigungselemente lassen sich leicht mit Farben oder Pulverbeschichtungen verbergen.

• Alternative zum Nieten und Punktschweißen
• Keine spezielle Montageausrüstung erforderlich
• Beidseitig bündig oder nicht bündig
• Minimaler Platzbedarf
• Kein Ansenken oder andere Lochbearbeitung erforderlich
• Kann blind in das Bodenblech eingebaut werden
• Kann mit Lacken und Pulverbeschichtungen verdeckt werden
• RoHS-konform

Typen von SpotFast® Befestigungselementen

SF™ - SF-Befestigungselemente schaffen eine dauerhafte, bündige Verbindung zweier Bleche. Das Eindrücken der Verbindung bewirkt einen Kaltfluss des Paneelmaterials in die beiden separaten Einpressprofile der Verbindung. Die SF-Verbindung ist für das Verknüpfen von Metall auf Metall konzipiert. Sie wird glatt mit dem oberen Blech und bündig oder nicht bündig mit dem unteren Blech angebracht. Befestigungselemente können...

• zwei Bleche verbinden, die zu schwer zu schweißen sind.
• Bleche mit ungleichen Stärken verbinden.
• ungleiche Metalle verbinden, die nicht geschweißt werden können.
• Ultradünne Metallbauteile befestigen.

SFP™ - SFP-Befestigungselemente bieten dieselben Vorteile wie SF-Befestigungselemente, sind jedoch aus ausscheidungsgehärtetem Edelstahl für den Einbau in Edelstahlbleche hergestellt.

SFW™ - SFW-Befestigungselemente bieten dieselben Vorteile wie SF-Befestigungselemente, sind jedoch speziell für das Schwenken (Scharnieren) von zwei Blechen konzipiert. Eine Wellenscheibe sorgt für die gleichmäßige Verdrehung, die eine wiederholbare Drehung ermöglicht.

SFK™ - SFK-Befestigungselemente sind für die bündige Verbindung von Metall mit Leiterplatten/Kunststoffplatten vorgesehen.

Anwendungen

TELEKOMMUNIKATION/DATAKOM

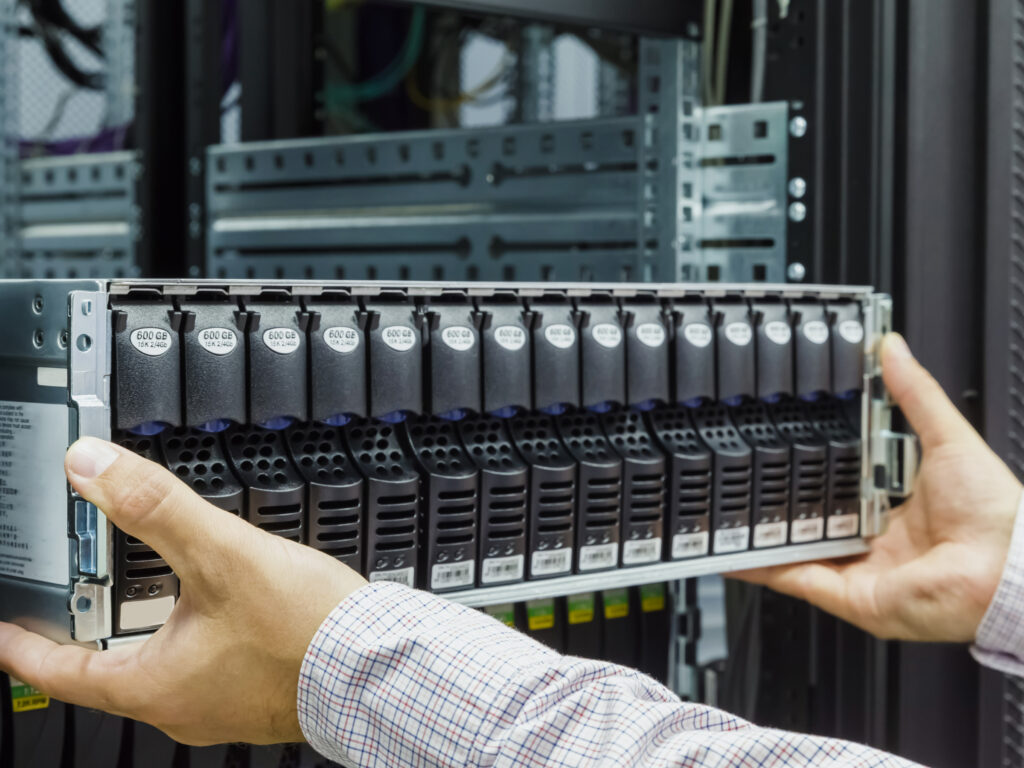

Server-Montageschienen

PEM® Lösung:

SFP SpotFast®-Befestigung

Beschreibung:

Die Anwendung benötigte einen flachen und stabilen Befestigungspunkt für Rackmount-Schienen. Die SpotFast-Bauweise, modifiziert für rostfreie Platten, löste das Problem. Dies ermöglichte einen dichteren Server mit einem kleineren Profil.

MEDIZINISCH

Antrieb für Pillendosierer

PEM® Lösung:

SFP SpotFast®-Befestigung

Beschreibung:

SpotFast-Befestigungselemente werden als Drehpunkt für einen Stellmotor an Medikamentendosiergeräten verwendet.

INDUSTRIE

Einbaubeleuchtung

PEM® Lösung:

SFW SpotFast®

Beschreibung:

Dieser Beleuchtungskörper hat einen Reflektor, der vom Endbenutzer eingestellt werden kann, um das Licht nach Bedarf zu lenken. Der Kunde benötigte vier Befestigungselemente, die sich leicht bewegen lassen und eine unverlierbare Befestigung ermöglichen. Eine weitere Anforderung war, dass die Befestigungselemente auf beiden Seiten bündig sein mussten. Um eine leichte, aber gleichmäßige Bewegung zu ermöglichen, wurde eine Unterlegscheibe zwischen den beiden Platten hinzugefügt. Im ersten Schritt des Montageprozesses wird das SpotFast®-Befestigungselement in die Drehverbindung eingehängt. Dann wird eine Unterlegscheibe über die SpotFast®-Verbindung gelegt und er wird mit dem festen Glied der Vorrichtung verbunden.

F™-Spannmuttern

PEMSERT® Einpressmuttern, die bündig abschließen sind für den Einbau in dünne Bleche bis zu einer Stärke von 1,5 mm ausgelegt.

F™- und F4™-Befestigungselemente sind ideal für Anwendungen, bei denen ein dünnes Blech ein Gewinde benötigt, das stärker ist als eine Gewindebohrung, aber dennoch flach bleiben muss, ohne dass eine der beiden Oberflächen übersteht, was die funktionalen und kosmetischen Eigenschaften der gesamten Baugruppe verbessert.

PEMSERT® bündige Muttern werden einfach durch Einpressen in ein rundes Loch in Blechen installiert. Sie können vor dem Biegen und Formen eingebaut werden, um Gewinde an Stellen zu schaffen, die nach dem Formen des Chassis nicht mehr zugänglich sind. Der Sechskantkopf in Verbindung mit der bewährten PEM® Einpressbauweise gewährleistet eine hohe axiale und Torsionsfestigkeit.

F4™ bündige Muttern sind speziell für den Einbau in Edelstahlbleche konzipiert.

Anwendungen

Lebensmittelservice

Radmontage für eine Vitrinenschiebetür

PEM® Lösung

F-M5-1 bündige Mutter

Beschreibung

Die flächenbündige Mutter bot ein stärkeres Gewinde als eine Gewindebohrung und ermöglichte eine flächenbündige Montage des Rads, sodass es zwischen den Rahmenwänden installiert werden konnte.

KEYHOLE® SKC-F™ und SK4-F™ Befestigung

SKC-F™ und SK4-F™ Verbindungen sind so konzipiert, dass zwei Bleche schnell und flach miteinander verbunden werden können. In der Regel werden mehrere Verbindungen mit einer Standard-PEM® F™-Gewindemutter verwendet, die eine Schraube aufnimmt, um die Bleche gegen unerwünschte Bewegungen zu sichern.

• Ermöglicht den lösbaren Abstand von zwei Blechen
• Durch die Einpressfunktion wird das Verbindungselement dauerhaft und bündig oder nicht bündig im Blech befestigt
• Einzigartige Zylinderbauweise ermöglicht ein schnelles Anbringen und Lösen von Paneelen
• Kann in ein Loch gepresst werden, wenn ein verdeckter Kopf erforderlich ist
• Ermöglicht die horizontale oder vertikale Montage von Komponenten
• SK4-F™-Verbindungen sind jetzt auch für den Einbau in Edelstahlbleche erhältlich

MILITÄR

Bodengestütztes Radarsystem

PEM® Lösung

KEYHOLE® Abstandshalter

Beschreibung

2 SKC-F1.5 Blechbefestigungselemente werden verwendet, um eine Leiterplatte auf einer 2 mm dicken 6061-T6 Grundplatte zu befestigen. Nach dem Einsetzen des Verbinders verwendet der Kunde einen kundenspezifischen PTL2, um die Leiterplatte zu fixieren. Die Herausforderung bestand darin, die Anzahl der Befestigungselemente zu reduzieren und einen schnellen Austausch der Leiterplatte vor Ort zu ermöglichen.

LEBENSMITTELSERVICE

Automatische Kaffeemaschine

PEM® Lösung

KEYHOLE® Abstandshalter

Beschreibung

Dieser Kunde verwendete bereits PEM®-Befestigungselemente. Aber an einer Stelle erfuhr er, dass er eine S-Mutter und eine lose Schraube durch kurze SKC ersetzen konnte.

TackPins® und TackSerts®

TA™ T4™ microPEM® TackPin® Befestigungselemente

Ermöglichen die Befestigung von Blech zu Blech und ersetzen die kostspielige Schraubmontage bei Anwendungen, bei denen eine Demontage nicht erforderlich ist

TKA™ TK4™ microPEM® TackSert® Stifte

Ermöglicht die Befestigung von Metallblechen an Kunststoff und ersetzt die kostspielige Schraubmontage bei Anwendungen, bei denen eine Demontage nicht erforderlich ist.
