Klemmbereich erklärt
Der Klemmbereich ist einer der wichtigsten Parameter bei der Auswahl von Blindnietmuttern. Wird eine Blindnietmutter mit einem Klemmbereich gewählt, der nicht zur tatsächlichen Blechdicke des Grundwerkstoffs passt, führt dies entweder zu einer unzureichend gesetzten oder einer übersetzten Blindnietmutter. Beides beeinträchtigt die Leistungsfähigkeit der Verbindung. Dieser Leitfaden von Sherex by PEM erläutert, was unter dem Klemmbereich zu verstehen ist und wie die passende Blindnietmutter für Ihre Anwendung ausgewählt wird.
Was ist der Klemmbereich?

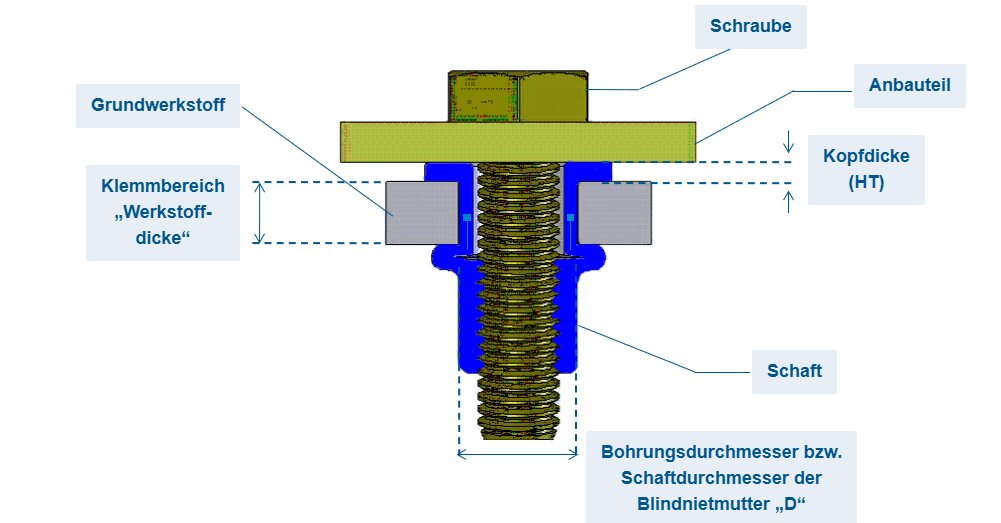

Der Klemmbereich bezeichnet den Bereich der Materialdicken, innerhalb dessen eine bestimmte Blindnietmutter ordnungsgemäß montiert werden kann. Er wird durch einen Mindest- und einen Höchstwert der Materialdicke definiert und ergibt sich aus dem Abstand zwischen der Unterseite des Flansches und dem Punkt, an dem sich der Blindnietmutternkörper korrekt verformt und die erforderliche Stauchung ausbildet.
Ist das Material dünner als der minimale Klemmbereich, wird die Blindnietmutter übersetzt – der Körper staucht sich zu stark, wodurch das Gewinde verformt oder der Körper beschädigt werden kann. Ist das Material dicker als der maximale Klemmbereich, wird die Blindnietmutter unzureichend gesetzt, da die Verformung nicht ausreicht, um eine sichere mechanische Verankerung zu erzeugen.
So bestimmen Sie die Materialdicke für die Auswahl des Klemmbereichs

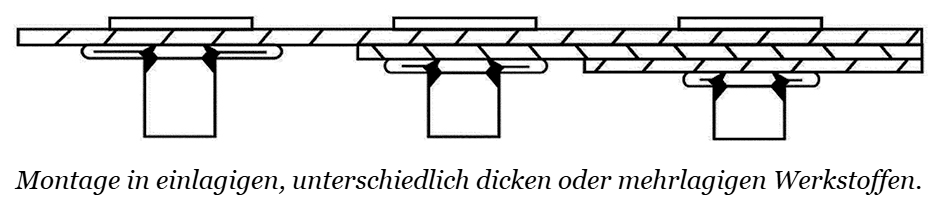

Messen Sie die gesamte Materialstärke an der Montagestelle. Dabei kann es sich um ein einzelnes Blech oder um mehrere Materiallagen handeln, die von der Blindnietmutter durchdrungen werden. Bei mehrlagigen Konstruktionen muss die Summe aller Materialstärken innerhalb des Klemmbereichs der ausgewählten Blindnietmutter liegen. Prüfen Sie stets die Mindest- und Höchstwerte im Produktdatenblatt und stellen Sie sicher, dass Ihre Anwendung innerhalb dieses Bereichs liegt.
Mehrere Klemmbereiche innerhalb einer Produktserie
Viele Blindnietmutter-Serien von Sherex by PEM sind mit unterschiedlichen Klemmbereichen erhältlich. So können beispielsweise Varianten für dünne Bleche und Varianten für größere Materialstärken oder mehrlagige Konstruktionen verfügbar sein. Der jeweilige Klemmbereich ist in der Regel über die Artikelnummer codiert. Die genaue Zuordnung finden Sie in den jeweiligen Produktdatenblättern.
Praktische Hinweise zur Auswahl des Klemmbereichs
- Messen Sie die tatsächliche Materialdicke an der Montagestelle und verlassen Sie sich nicht ausschließlich auf Nennmaße.
- Bei mehrlagigen Konstruktionen ist die Gesamtstärke aller Lagen einschließlich Dichtungen oder Zwischenlagen zu berücksichtigen.
- Wählen Sie im Zweifel einen Klemmbereich, bei dem Ihre Anwendung möglichst in der Mitte des Bereichs liegt.
- Wenden Sie sich an das technische Team von Sherex by PEM, wenn Ihre Materialdicke nahe am unteren oder oberen Grenzwert des Klemmbereichs liegt.
