Leitfaden zur Montage von Blindnietmuttern | Sherex® by PEM® Schritt für Schritt

Die korrekte Montage ist entscheidend, um die spezifizierte Leistung einer Blindnietmutter zu erreichen. Dieser Leitfaden von Sherex® by PEM® bietet eine Schritt-für-Schritt-Anleitung zur Bohrungsvorbereitung, Werkzeugauswahl, Montage und Qualitätsprüfung, um in jeder Anwendung eine zuverlässige und reproduzierbare Befestigung sicherzustellen.

Schritt 1 – Die richtige Blindnietmutter auswählen

Wählen Sie die für Ihre Anwendung geeignete Blindnietmutterserie, Gewindegröße, Werkstoffausführung und Flanschform. Wichtige Auswahlkriterien sind Werkstoff und Dicke des Grundwerkstoffs, die erforderliche Gewindegröße, die Einsatzbedingungen, die Anforderungen an das Drehmoment sowie die Frage, ob eine Verdrehsicherung erforderlich ist. Nutzen Sie den Produktfinder von Sherex® by PEM® oder wenden Sie sich an das technische Team, um Unterstützung bei der Auswahl zu erhalten.

Schritt 2 – Die richtige Lochgröße vorbereiten

Bohren oder stanzen Sie das Loch mit dem korrekten Durchmesser für die ausgewählte Blindnietmutter-Serie und Gewindegröße. Eine falsche Lochgröße zählt zu den häufigsten Ursachen für eine unzureichende Leistungsfähigkeit von Blindnietmuttern. Die empfohlenen Durchmesser finden Sie in der Sherex by PEM Lochgrößentabelle. Für Ausführungen mit Vollsechskant- oder Halbsechskantschaft ist die entsprechende Lochform mit dem geeigneten Stanzwerkzeug vorzubereiten.

Schritt 3 – Montagewerkzeug auswählen und einrichten

Wählen Sie das geeignete Sherex by PEM Montagewerkzeug entsprechend Ihrem Produktionsvolumen und der verwendeten Blindnietmutter. Montieren Sie den passenden Mundstück- und Dorneneinsatz für die gewählte Gewindegröße. Stellen Sie den Hub des Werkzeugs entsprechend dem Klemmbereich der Blindnietmutter ein. Vergewissern Sie sich vor Beginn der Montage, dass die Werkzeugkalibrierung aktuell ist.

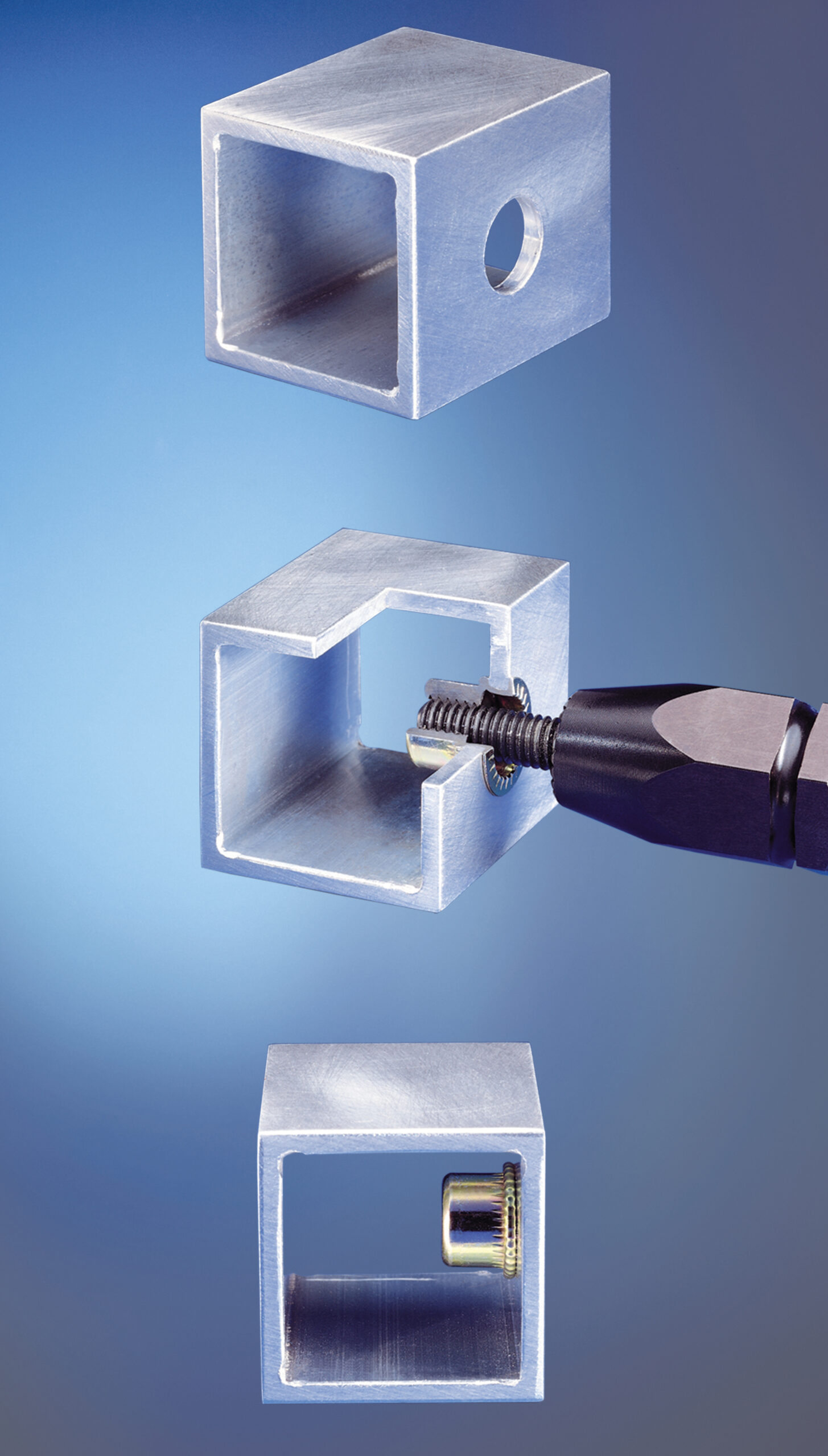

Schritt 4 – Blindnietmutter montieren

Schrauben Sie die Blindnietmutter vollständig auf den Dorn auf. Führen Sie den Blindnietmutternkörper vollständig in das vorbereitete Loch ein. Achten Sie darauf, dass der Flansch korrekt auf der Werkstückoberfläche aufliegt. Betätigen Sie das Werkzeug, um den Setzvorgang abzuschließen. Dabei verformt sich der Blindnietmutternkörper auf der Rückseite des Werkstücks und erzeugt die mechanische Verankerung, die die Blindnietmutter sicher fixiert.

Schritt 5 – Montagequalität prüfen

Prüfen Sie nach der Montage, dass der Flansch bündig aufliegt und korrekt sitzt, sich die Blindnietmutter bei einer manuellen Kontrolle weder mitdreht noch herausziehen lässt und das Gewinde sauber ist sowie ein passendes Befestigungselement ohne Widerstand aufgenommen werden kann. Bei qualitätskritischen Anwendungen empfiehlt sich der Einsatz des Sherex by PEM Prozessüberwachungssystems RIV943 zur Überprüfung von Setzkraft und Weg auf jedem Zyklus.
