Descripción

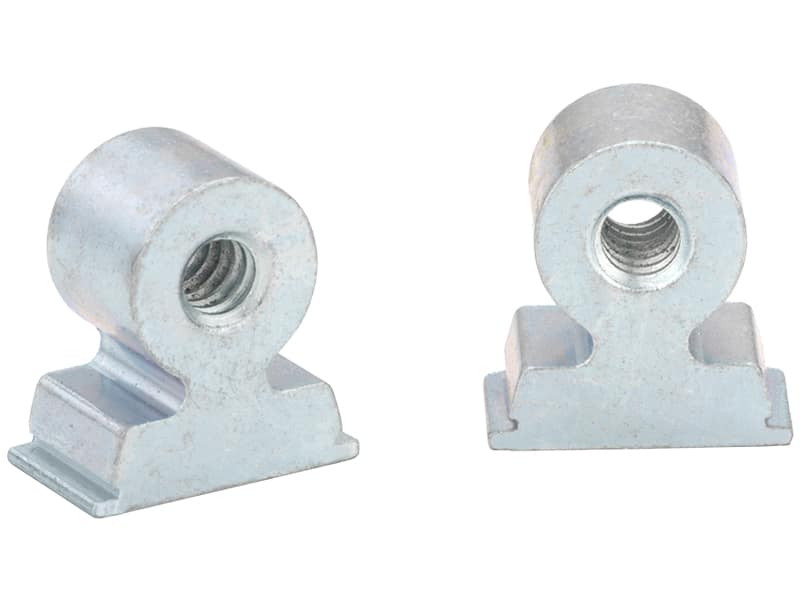

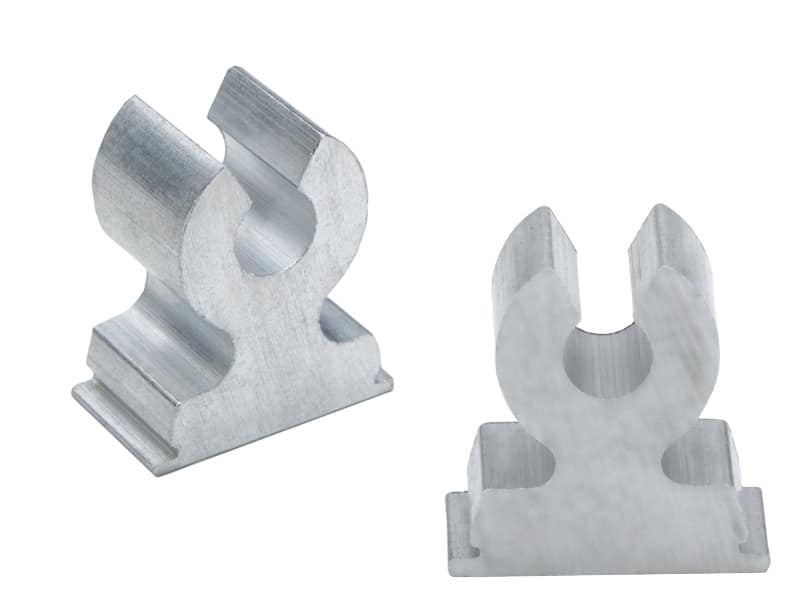

La mayoría de los insertos se utilizan exclusivamente para la retención axial, ya sean separadores, tuercas de clinchado pines o insertos roscados.  Los insertos en ángulo recto son de los pocos que rompen esta convención, con roscas giradas 90 grados respecto a la dirección del clinchado. Una base rectangular de clinchado lateral soporta una parte superior circular que sujeta las roscas, lo que permite conectar paneles entre sí en ángulo recto. Alternativamente, el orificio puede dejarse sin roscar con una cuña abierta en la parte superior para aceptar tornillos autorroscantes o roscas para un tamaño de rosca específico. La simetría doble de los soportes de brida garantiza que su instalación siga la dirección de los orificios rectangulares perforados en un panel, pero también requiere una fabricación costosa como el sinterizado o el moldeo por inyección de metal (MIM).

Aplicación

Los insertos en ángulo recto son especialmente útiles para conectar dos materiales distintos, como las placas de circuito impreso y la carcasa metálica que las oculta. Los racks de servidores pequeños pueden tener una serie de placas de circuito impreso y componentes eléctricos con placas frontales fijadas directamente a sus bordes. Esto es especialmente sencillo con los insertos en ángulo recto, que pueden clincharse en el panel metálico de la placa frontal a la vez que aceptan un tornillo que se enrosca a través de la placa de circuito impreso.

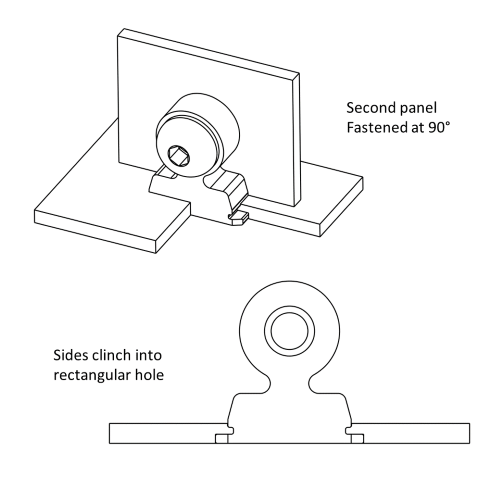

Schematic of R'ANGLE® fastener joining panels at 90 degrees

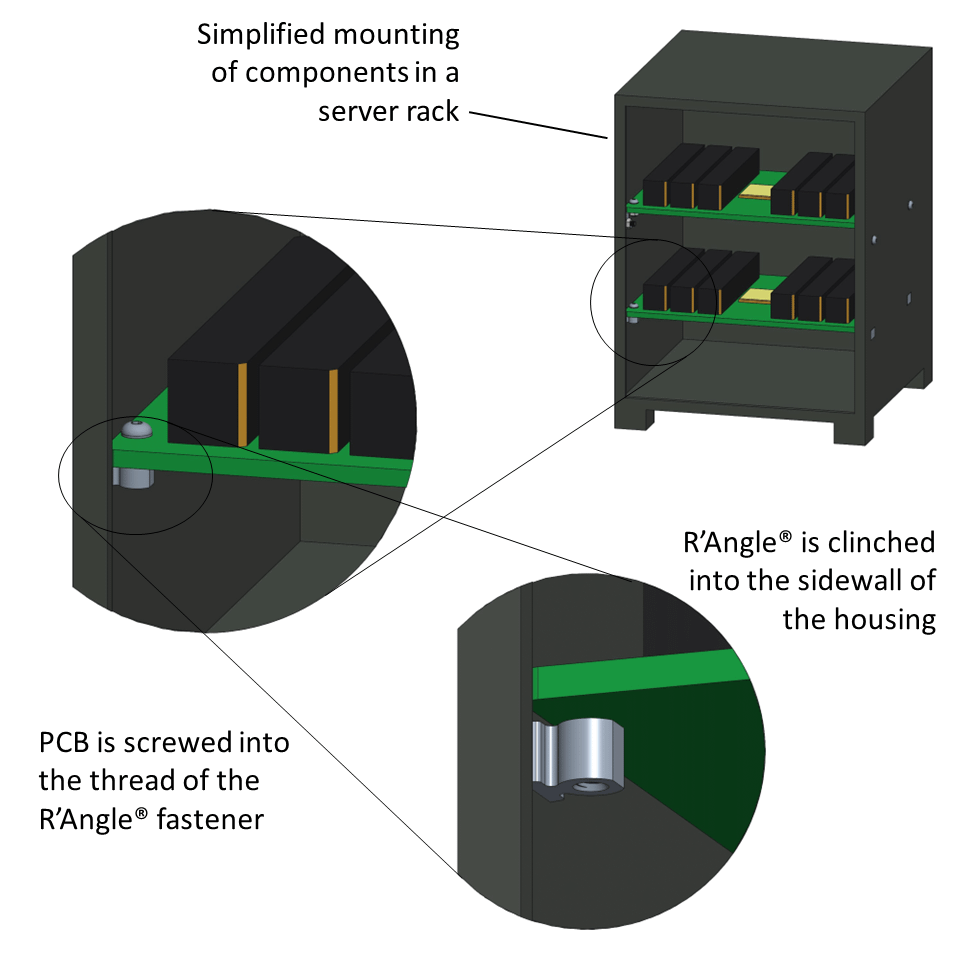

R'ANGLE® fasteners can mount PCBs to a PC housing wall with one loose screw
Un componente de circuito impreso montado en las paredes de un pequeño rack de servidores.

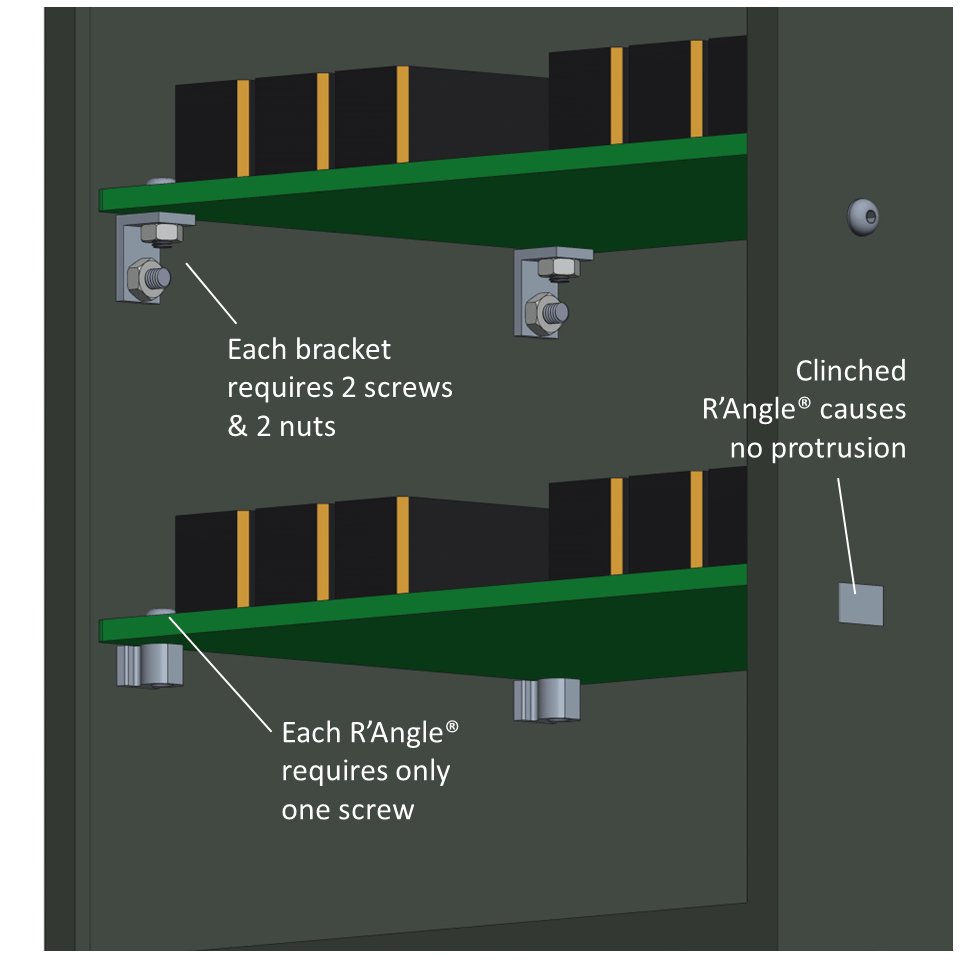

R'ANGLE® fasteners can greatly reduce the amount of loose hardware required to mount a PCB to a vertical wall
Comparación de piezas sueltas entre soportes angulares e insertos R'Angle®.

Soluciones alternativas

La solución estándar para una unión en ángulo recto es una escuadra, que proporciona una tira de metal doblada 90° con un orificio en cada extremo para atornillar los dos paneles. Aunque de este modo se evitan las máquinas de instalación necesarias para las costosas piezas de clinchado, se necesitan más manos, más piezas y más tiempo para instalarlas. Las escuadras pueden ser útiles para unir materiales distintos, como plásticos o placas de circuito impreso, que no se pueden clinchar, pero la variedad de insertos en ángulo recto montados superficialmente (SMT) puede resolver algunas de estas situaciones.

Tecnologías comunes de fijación

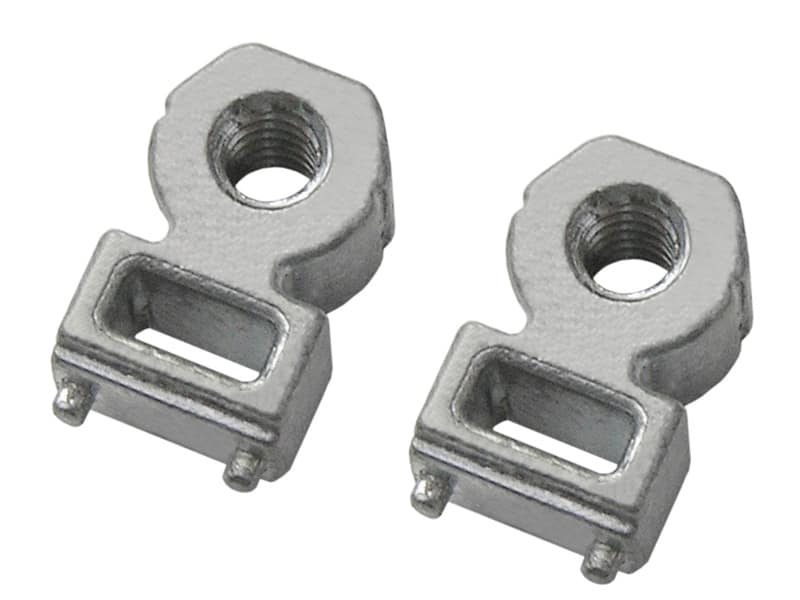

Los insertos de ángulo recto de auto clinchado se suelen utilizar para atornillar un panel de cubierta de plástico o metal a una carcasa metálica. Sin embargo, en algunas aplicaciones, el montaje de componentes eléctricos en una placa de circuito impreso se realiza mediante insertos de ángulo recto SMT, que utilizan almohadillas o pasta de soldadura refluida para adherir un inserto de ángulo recto a la placa de circuito impreso.

Productos relacionados de PEM:

Explora una gran variedad de insertos de ángulo recto en nuestro Buscador de productos:

Para obtener más información sobre los productos PEM R'Angle® y las guías de instalación, visita el catálogo RA.
