Descripción

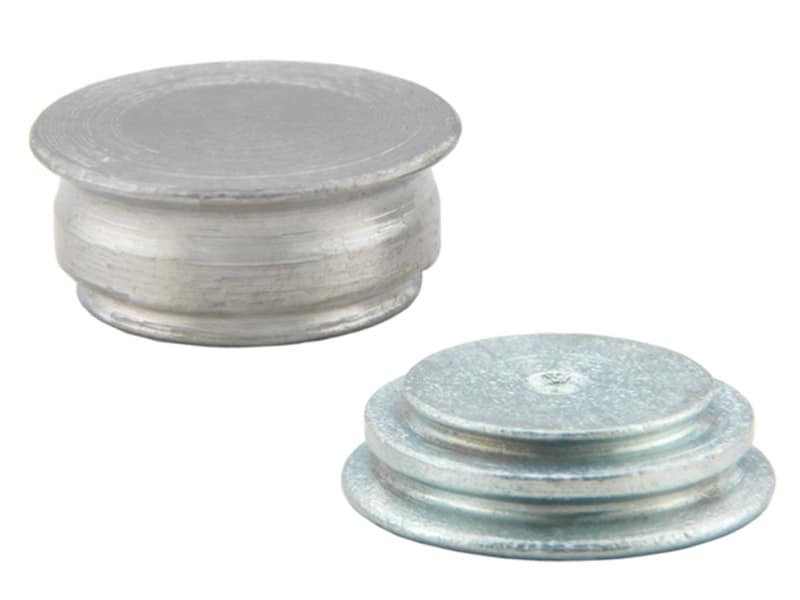

Los insertos SpotFast® están diseñados para emular la función de la soldadura por puntos, en la que dos paneles paralelos se unen cara a cara sin que sobresalga ninguna geometría en ninguno de los lados. Este inserto tiene dos características de auto clinchado separadas que se asientan una encima de la otra, de modo que se pueden unir dos paneles metálicos mientras se instala sólo desde un lado, haciendo fluir los paneles en sus respectivos rebajes. La sección central del barril puede alargarse para paneles más gruesos o para alojar una arandela que permita que los paneles giren unos contra otros. Esta arandela también puede sustituirse por un tercer panel para crear unas interesantes juntas giratorias.

Aplicación

Los racks para servidores son un tipo de aplicación habitual en la que se priorizan las tolerancias ajustadas y la maximización del espacio útil. Algunos racks para servidores tienen componentes en una bandeja que se despliegan sobre un riel para facilitar el acceso y el mantenimiento, y que luego se bloquean en su sitio mediante un brazo oscilante que se encaja sobre la cara del servidor con un tornillo cautivo que se puede apretar a mano. Mientras que una bisagra tradicional requeriría espacio para la columna vertebral, ya sea sobresaliendo hacia fuera o invadiendo los componentes eléctricos, un elemento de fijación SpotFast® puede mantener un perfil bajo fijando el brazo de enclavamiento a la bandeja del servidor sobre una arandela, lo que permite que el brazo gire libremente con muy poca desviación. Esto proporciona una forma robusta y compacta de asegurar una bandeja que, de otro modo, giraría libremente en el bastidor del rack del servidor.

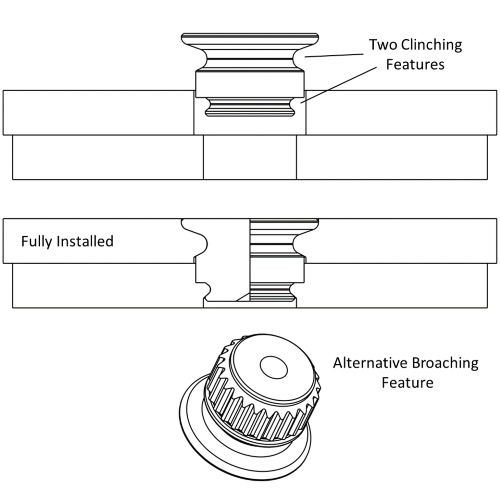

Cross-section schematic showing the double self-clinching feature of a spotfast® with a broaching alternative

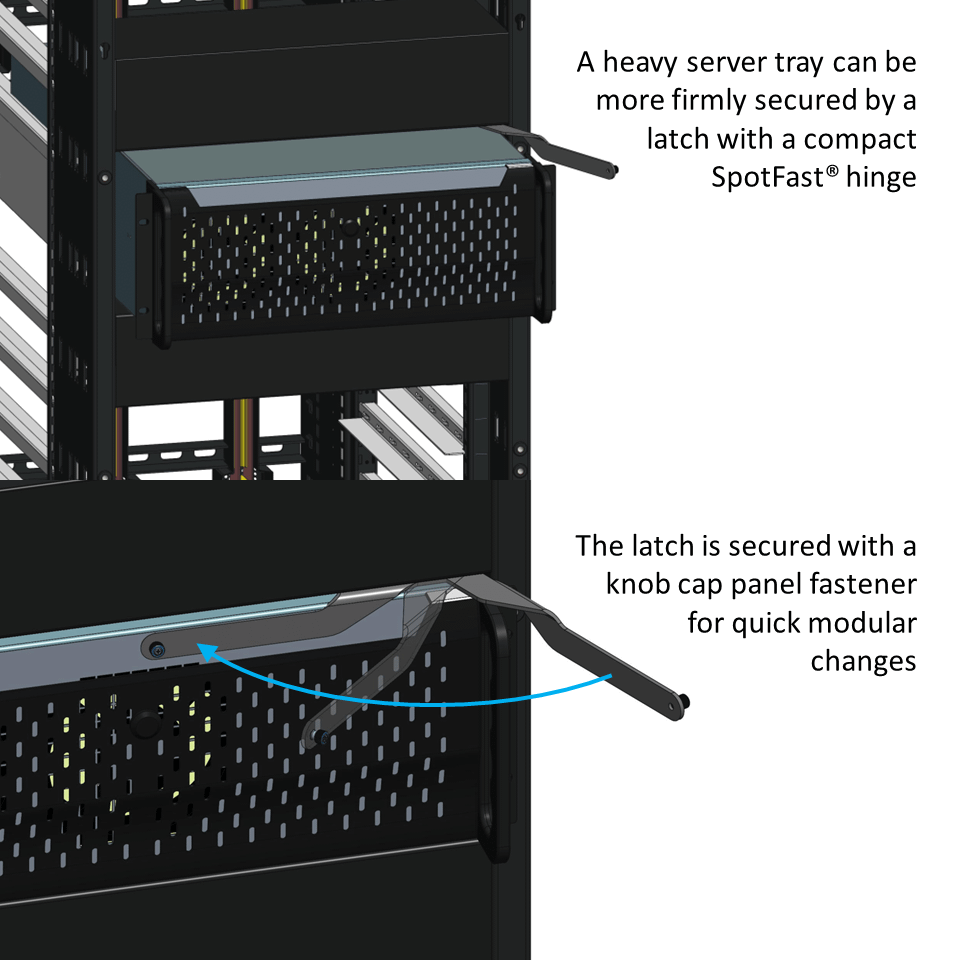

A server rack shows how the SPOTFAST® with a washer can create a compact hinge for equipment security

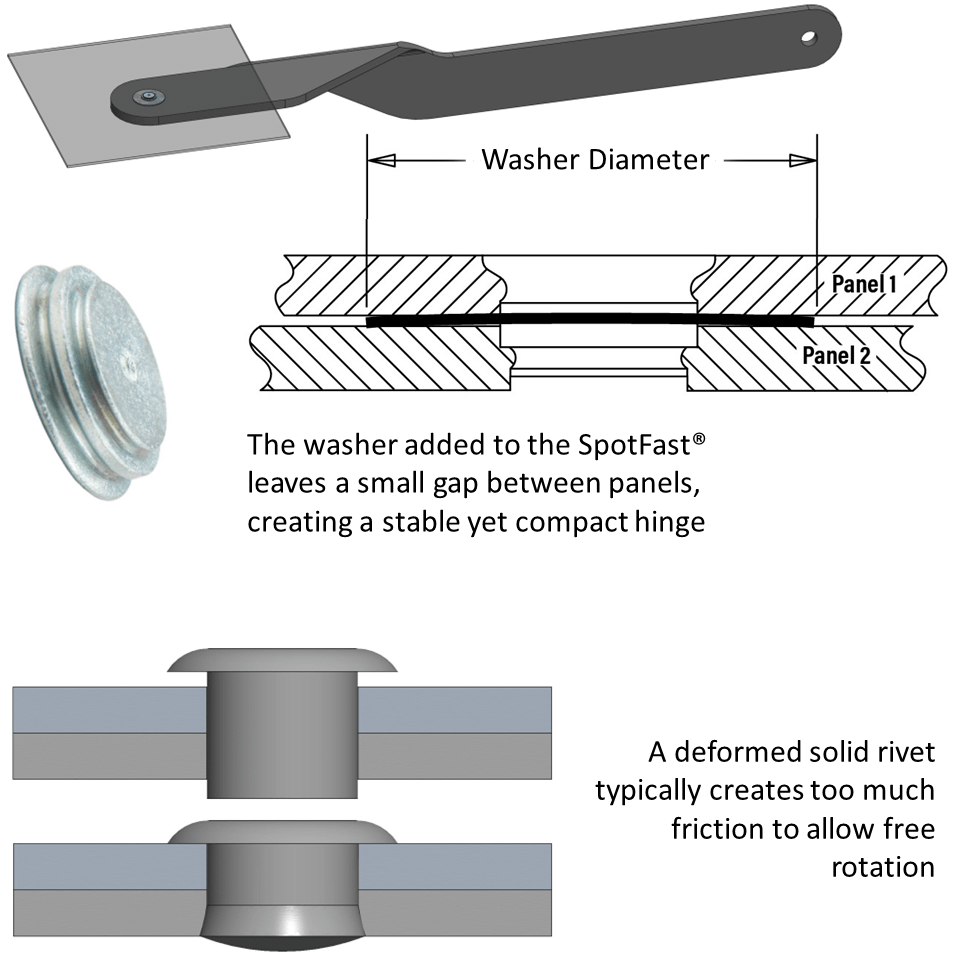

Cross-section schematics show how the SPOTFAST® can achieve a freely rotating joint where a solid rivet cannot

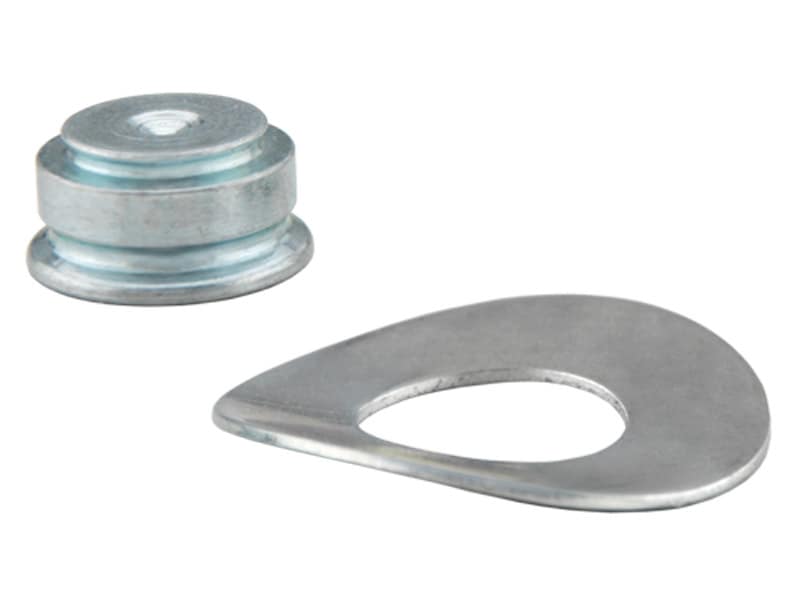

Los insertos de panel a panel se utilizan en aplicaciones muy exclusivas gracias a su diseño de clinchado, en contraposición a los remaches macizos, con una opción de arandela que permite ensamblajes de bisagra compactos.

Soluciones alternativas

Aunque los insertos SpotFast® son una solución sencilla y compacta por derecho propio, los remaches macizos a menudo pueden ser más económicos que ellos. Los remaches macizos son esencialmente pernos cortos no roscados ligeramente más largos que el grosor de la pila de paneles que se van a unir. El barril se deforma con una prensa, acuñando una pequeña cantidad de material contra los bordes del orificio de la pila, manteniendo todo unido. Esta solución es extremadamente rentable, pero lo que no puede replicar es la capacidad de giro de los insertos SpotFast®. Las aplicaciones de bisagras de gama alta suelen tener requisitos que justifican una pieza más cara.

Tecnologías comunes de fijación

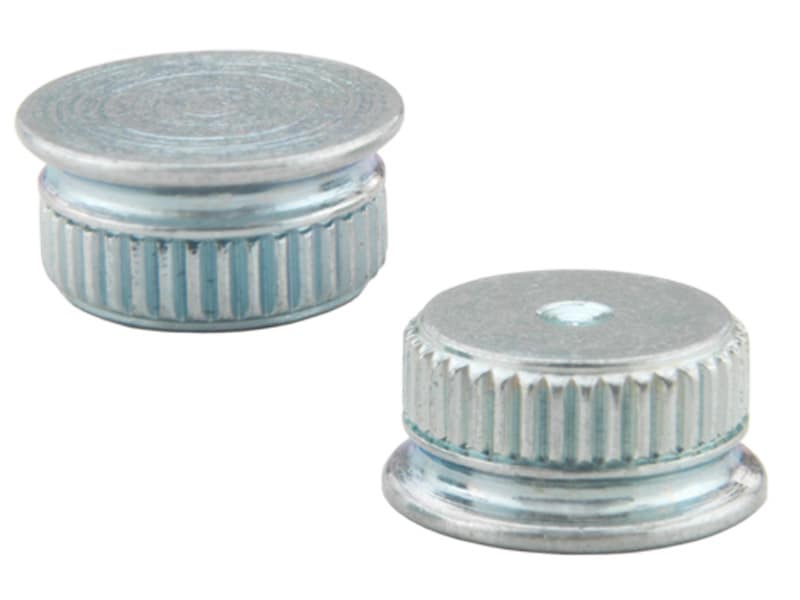

Aunque la doble ranura es la principal característica exclusiva del inserto SpotFast®, la ranura piloto puede sustituirse por una geometría de moleteado recto para brochar en una placa de circuito impreso, lo que permite una conexión compacta de paneles de materiales distintos. Este tipo de unión no es tan fácil de sustituir con soldadura por puntos o remaches macizos y constituye una solución única a un problema específico. La posibilidad de retener una arandela o un tercer panel entre dos paneles clinchados también abre la puerta a soluciones de bisagra únicas y compactas.

Productos relacionados de PEM:

Explora las opciones de insertos directos de panel a panel en nuestro Buscador de productos:

Para obtener más información sobre los productos PEM SpotFast® y los datos de rendimiento, visita el catálogo SF.
