Descripción


Los pines de ubicación o pines piloto tienen una forma similar a los pernos excepto por la ausencia de roscas. En vez de ello, tienen una longitud de perfil redondo o a veces de diamante con una punta cónica. Como no hay roscas que sujeten una carga y la pieza sólo está sometida a una carga de cizallamiento, no hay necesidad de elementos antirrotación, lo que hace que la principal geometría de la materia prima para los pines de ubicación sea la barra redonda. Pueden asentarse a presión en un orificio fresado, así como métodos de fijación más permanentes para paneles delgados.

Aplicación

Los pines de ubicación ayudan a alinear los componentes antes de su fijación, lo que resulta especialmente útil cuando la precisión dimensional es una prioridad. Los servidores para aplicaciones de telecomunicaciones y comunicaciones de datos incluyen muchos componentes en el menor espacio posible, lo que requiere tolerancias estrictas que se vuelven tediosas cuando se multiplican en grandes sistemas de servidores. Cuando se fija a una superficie vertical, se puede minimizar el número de piezas si dos de los cuatro puntos de fijación son pines de ubicación en lugar de pernos. Esto garantiza cuatro esquinas estables con sólo dos tuercas sueltas. Además, los pines de ubicación de diamante pueden ser útiles en tándem con pines redondos para situaciones de tolerancia muy pequeña, ya que permiten cierto juego entre los pines y reducen la posibilidad de atascamiento.

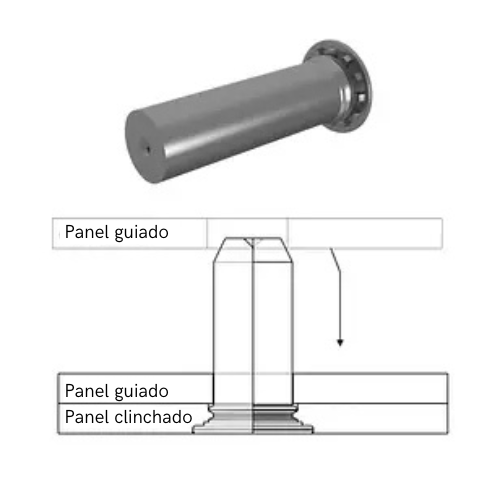

Panel-guiado
Carcasa-de-servidor-simplificada-con-panel-de-componentes-lateral

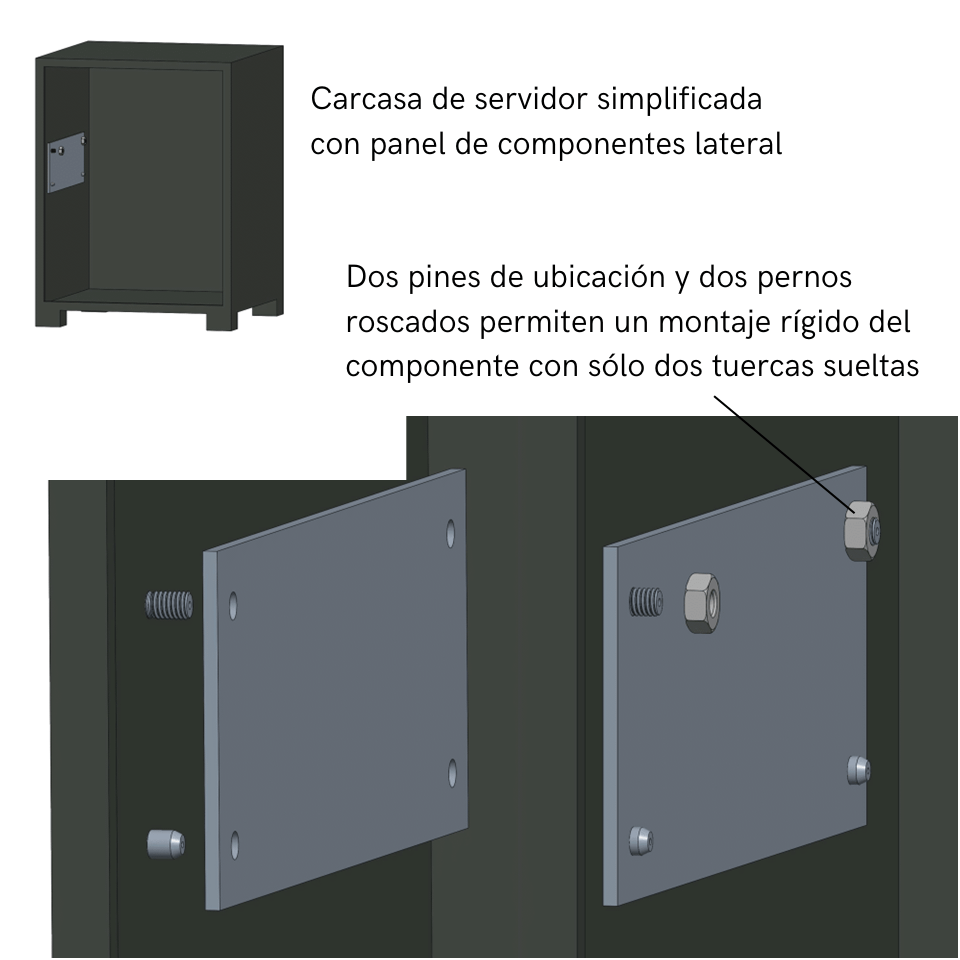

Los pines de ubicación se pueden utilizar junto con pernos roscados para minimizar las piezas sueltas sin sacrificar la sujeción.

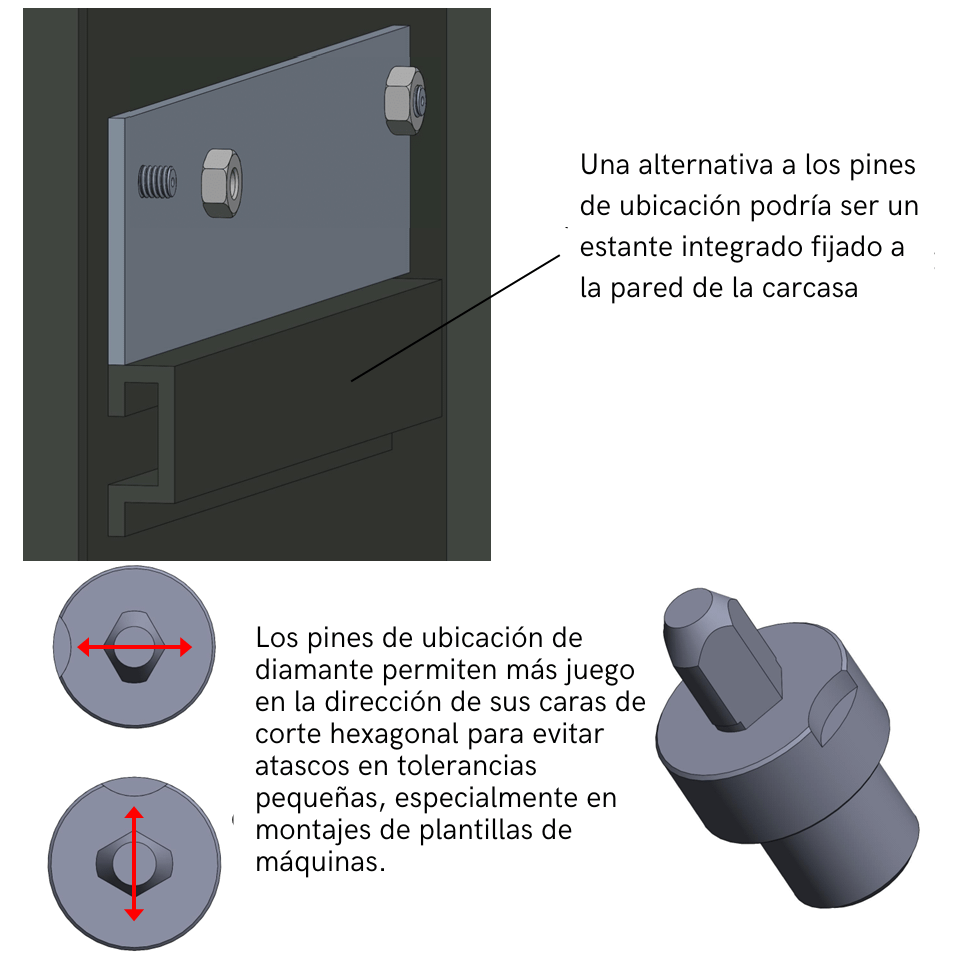

Una-alternativa-a-los-pines-de-ubicacion-podria-ser-un-estante-integrado-fijado-a-la-pared-de-la-carcasa
La mayoría de las soluciones alternativas a la ubicación de pines se enfrentan a compromisos entre la estabilidad direccional, la fabricación y los retos de tolerancia.

Soluciones alternativas

La alternativa más obvia es colocar pernos roscados en las cuatro esquinas, lo que garantizaría la restricción del movimiento en los tres ejes, pero requeriría más piezas sueltas y un mayor tiempo de instalación. Se podría diseñar un saliente en la superficie vertical para proporcionar el mismo soporte con menos piezas metálicas, pero a expensas de la flexibilidad y el tiempo de fabricación. Sin embargo, dado que los pines de ubicación no tienen restricción axial de movimiento, puede que no sean lo suficientemente seguros como para sustituir a las roscas en aplicaciones más móviles.

Tecnologías comunes de fijación

En un contexto de fabricación, los pines de ubicación suelen utilizarse para alinear piezas de trabajo para alguna otra operación, y puede ser necesario cambiarlos en función del trabajo. Por ello, se prefieren insertos a presión o atornillados que puedan montarse y desmontarse fácilmente. Para aplicaciones permanentes, los pines de ubicación se utilizan más en paneles metálicos por medios de auto clinchado, lo que convierte a los "pines cautivos" en otro nombre común para este inserto. En las nuevas aplicaciones para vehículos eléctricos, los pines auto clinchados y brochados se utilizan como conexiones eléctricas para barras colectoras en estaciones de carga de vehículos.

Productos relacionados de PEM:

Consulta tamaños y materiales en nuestro Buscador de productos:

Para obtener más información, visita el catálogo FH y el EC para pines de auto clinchado y brochado.
