Descripción

Los separadores SNAP-TOP® tienen una característica de fijación única en el extremo superior del cuerpo. Una geometría de retención esférica se asienta sobre un hombro, por debajo del cual el diámetro se adelgaza durante una corta distancia antes de volver al diámetro del cañón del extremo opuesto del cuerpo. Además, dos cortes perpendiculares centrados a lo largo del eje recorren la longitud del diámetro adelgazado. Esto permite que los cuatro cuartos se desvíen hacia dentro y crea un diámetro exterior flexible que se aproxima a la punta del retenedor. El lado opuesto del inserto puede seguir empleando una amplia variedad de tecnologías de fijación, ya que el diseño SNAP-TOP® es rotacionalmente simétrico y no experimenta torque en su aplicación. Esta simetría también permite utilizar barras redondas.

Aplicación

El separador SNAP-TOP® puede eliminar el uso de tornillos en el montaje de paneles o placas de circuito impreso mediante un ajuste de interferencia desplazado verticalmente. Los orificios de una placa de circuito impreso se mecanizan ligeramente más pequeños que el diámetro exterior de la geometría de retención en la parte superior del inserto. Con algo de fuerza, al presionar la placa de circuito impreso sobre el retenedor se produce la reducción del diámetro exterior mediante deflexión. Una vez que la placa de circuito impreso pasa por encima del diámetro más ancho, la deflexión de los cuartos de sección presiona la placa contra el hombro, reteniéndola.

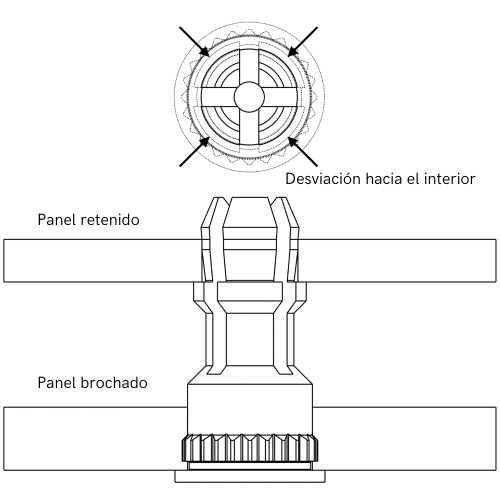

Desviacion-hacia-el-interior

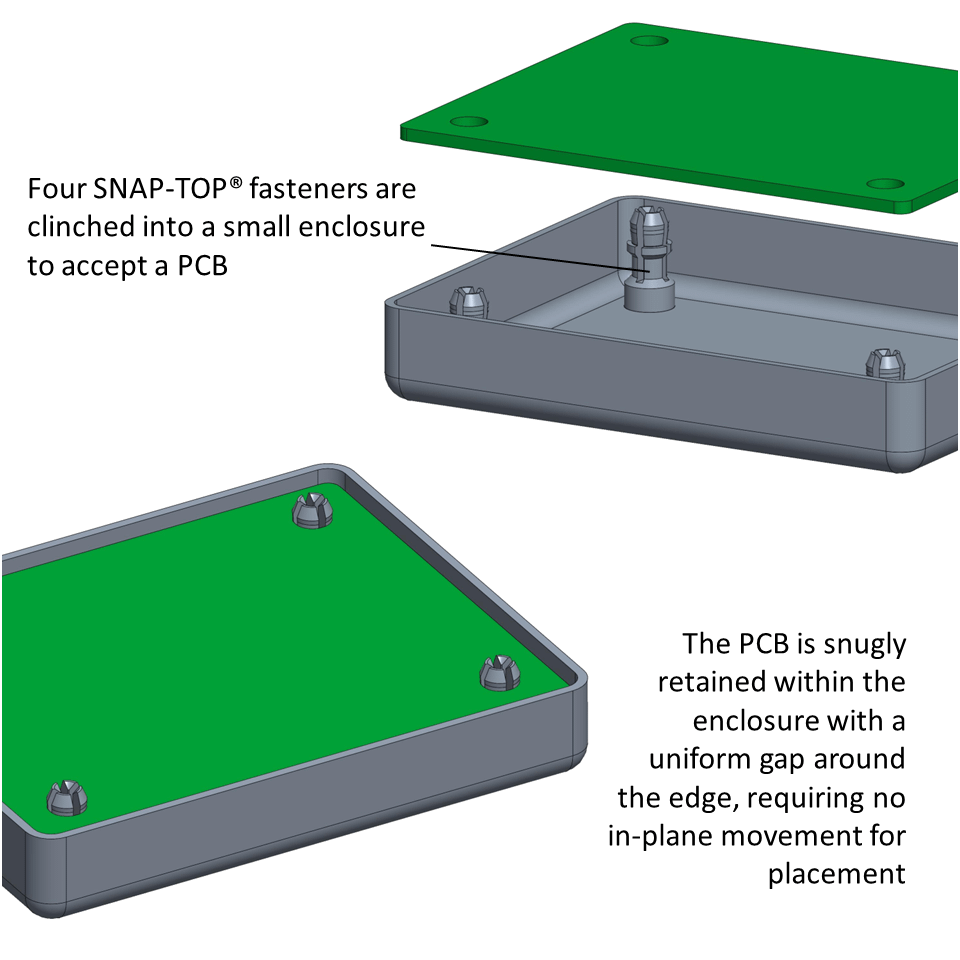

Mounting a PCB in an enclosure with flush edges using SNAP-TOP® standoffs
Los separadores SNAP-TOP® retienen axialmente un segundo panel, lo que permite cajas más compactas para alojar placas de circuito impreso.

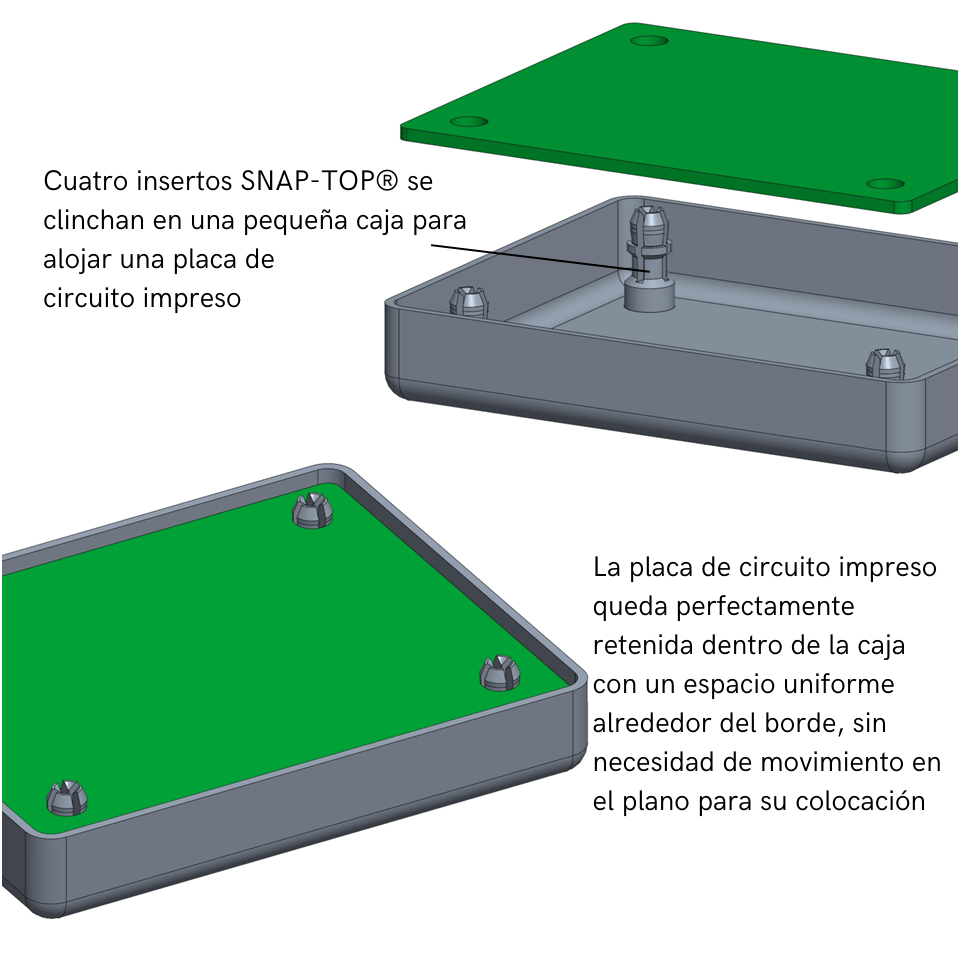

Cuatro-insertos-SNAP-TOP®-se-clinchan-en-una-pequena-caja-para-alojar-una-placa-de-circuito-impreso
Los separadores KEYHOLE® sólo consiguen el mismo ajuste compacto con rotación en el plano, lo que limita las opciones de geometría de los componentes y la resistencia a las vibraciones.

Soluciones alternativas

Si el objetivo de una aplicación es eliminar las piezas sueltas, una alternativa sería una variedad de separadores KEYHOLE®. El movimiento sin restricciones en una dirección lineal podría cambiarse por un desplazamiento rotacional, como el de un accesorio de alarma de humos en una casa. Sin embargo, tanto si se instalan de forma rotacional como lineal, las placas de circuito impreso colocadas con separadores KEYHOLE® siempre requieren cierto movimiento en el plano con el panel o la placa de circuito impreso. Esto requiere más espacio en el montaje y puede aumentar el riesgo de desplazamiento o traqueteo. Los separadores SNAP-TOP® pueden evitar esto gracias a su instalación vertical, que sólo requiere espacio suficiente para colocar una herramienta debajo de la placa para desmontarla de la geometría de encaje.

Tecnologías comunes de fijación

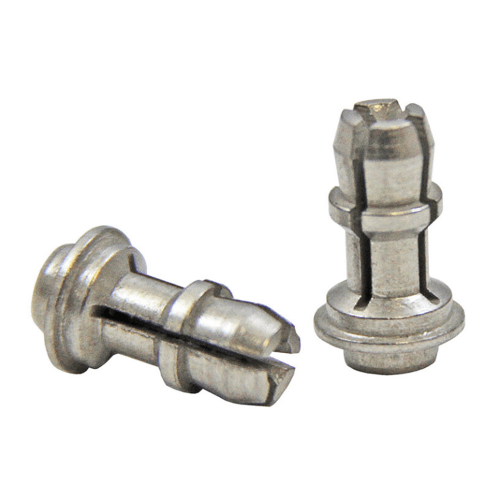

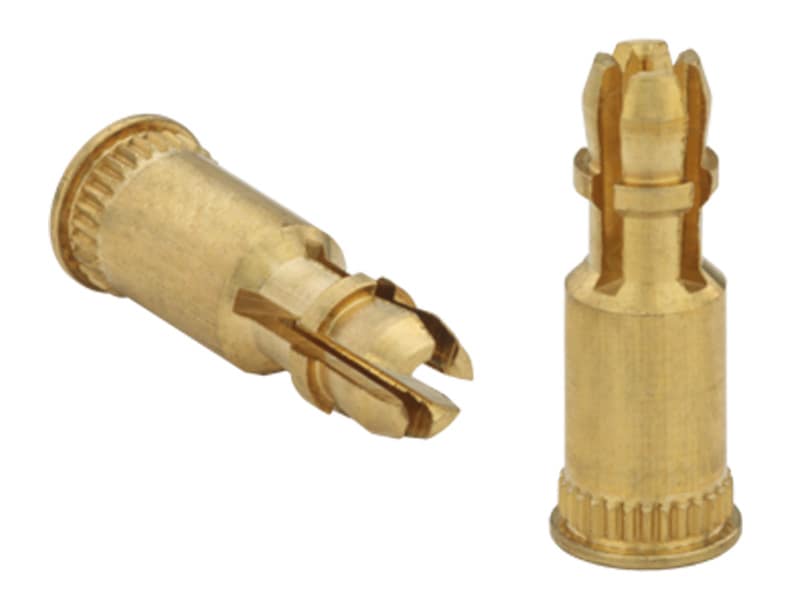

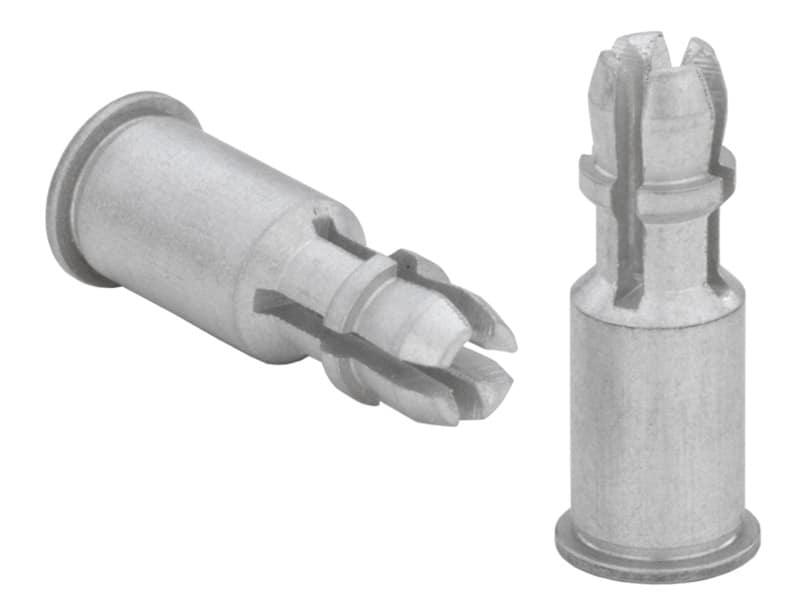

Gracias a su utilidad en aplicaciones de circuitos impresos, los snap-tops suelen utilizar auto clinchado para las uniones de panel a circuito impreso o tecnología de montaje superficial (SMT) para los apilamientos de circuito impreso a circuito impreso. Los separadores SNAP-TOP® de Brochado son poco comunes debido a la fuerza que interviene en el montaje/desmontaje. A lo largo de múltiples ciclos de carga, pueden debilitar el ajuste de interferencia entre la geometría de brochado y la placa de circuito impreso.

Productos relacionados de PEM:

Explora los separadores SNAP-TOP® de la marca PEM en nuestro Buscador de productos:

Para obtener más información sobre los separadores SNAP-TOP®, consulta el Catálogo SSA.
