Descripción

Los separadores KEYHOLE® tienen una característica de fijación única en el extremo superior del cuerpo. El diseño común incluye un disco de retención encima de una columna estrecha, que se asienta sobre un hombro de diámetro ligeramente mayor que el disco. El lado opuesto del inserto puede seguir empleando diversas tecnologías de fijación, ya que su diseño es rotacionalmente simétrico y no experimenta torque en su aplicación. Al no tener que resistir el torque, la barra redonda es la más común para los separadores keyhole.

Aplicación

El término “keyhole” se debe a la forma del orificio en el panel (normalmente una placa de circuito impreso) que se asemeja al ojo de la cerradura de una puerta (un orificio circular con un corte que sobresale). El diámetro del orificio acepta el disco de retención y se asienta sobre el hombro, mientras que lo ancho del corte se sitúa a horcajadas sobre la columna cuando la placa de circuito impreso se desliza hasta su lugar. Para simplificar el desmontaje, una placa de circuito impreso puede tener tres esquinas soportadas por separadores KEYHOLE® mientras que un separador roscado soporta la última esquina. De esta forma, sólo se necesita un tornillo para asegurar los tres ejes de movimiento.

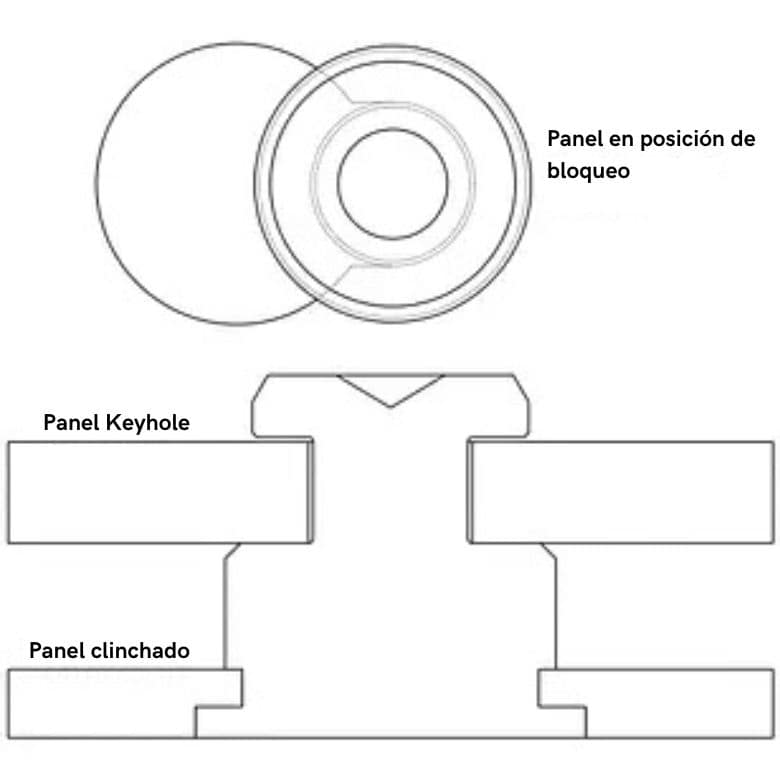

Panel-is-locked-position-780-x-780-px

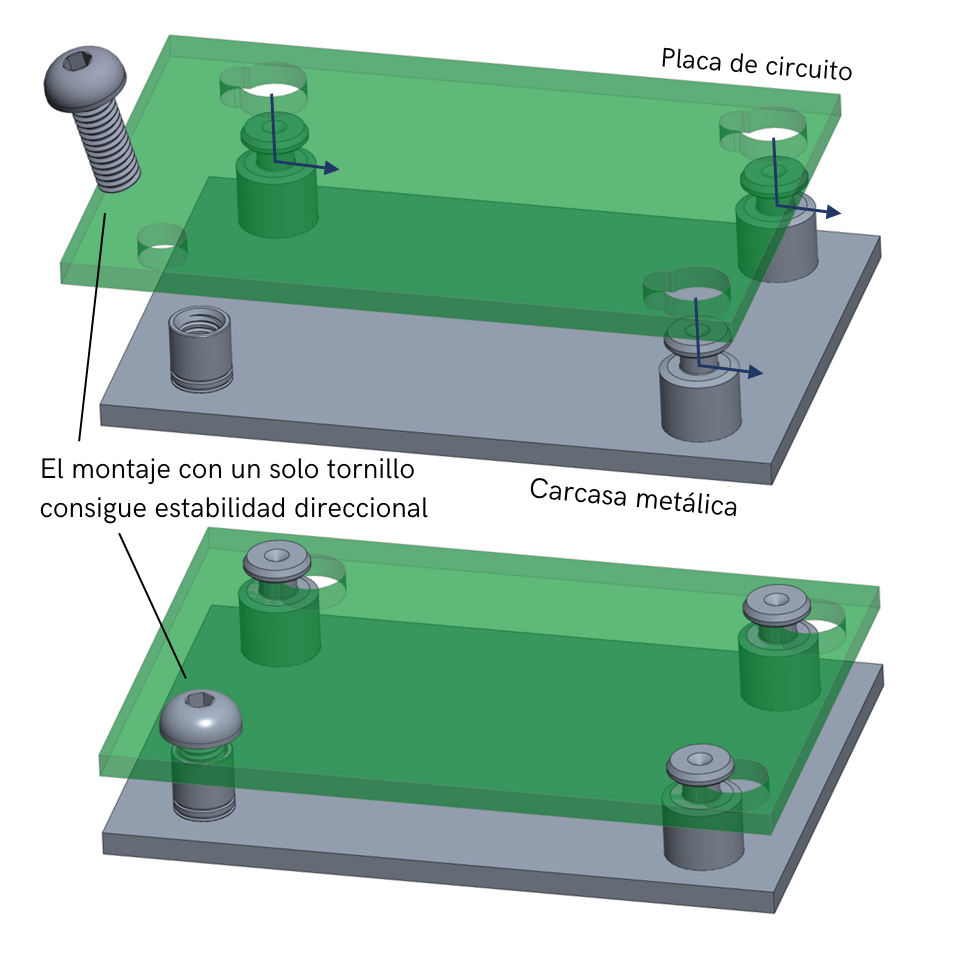

Panel-en-posicion-de-bloqueo
3 KEYHOLE® y 1 tornillo ayudan a minimizar las piezas sueltas sin sacrificar la estabilidad.

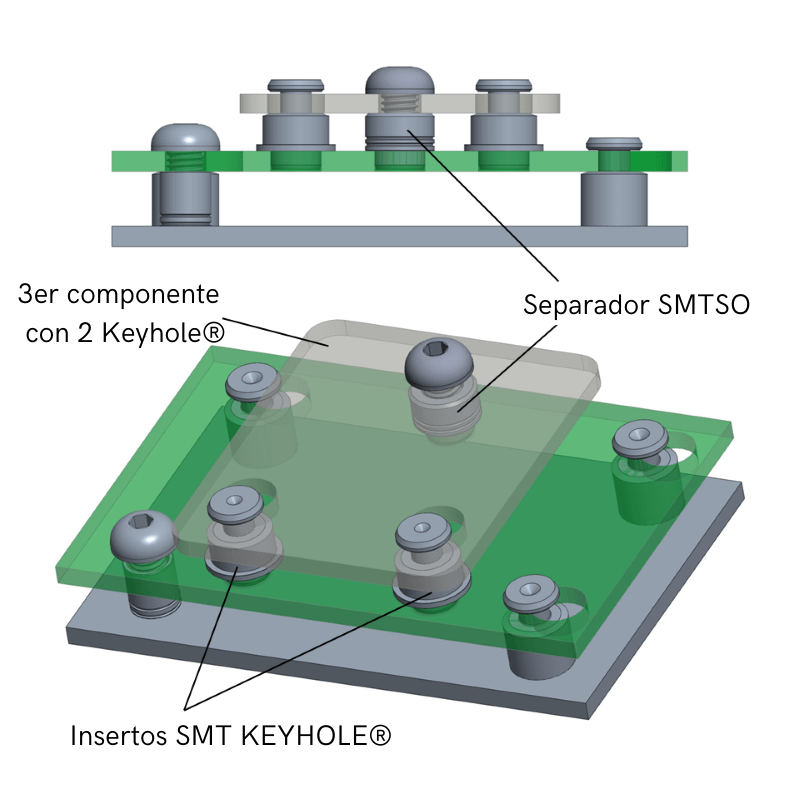

3er-componente-con-2-Keyhole®
Un tercer componente se monta en el conjunto con 2 keyhole y 1 tornillo para fijar los insertos a la placa de circuito impreso mediante montaje superficial.

Soluciones alternativas

Utilizando la misma aplicación, las cuatro esquinas podrían soportarse con separadores roscados para minimizar la variedad de piezas, pero el tiempo asociado a roscar y desenroscar las cuatro conexiones hace que el montaje sea menos cómodo. La combinación de KEYHOLE® y separadores roscados puede acelerar el montaje de producción a la vez que facilita el desmontaje repetido. Debido al movimiento necesario para el montaje, el uso de sólo separadores KEYHOLE® no asegurará completamente una placa de circuito impreso.

Tecnologías comunes de fijación

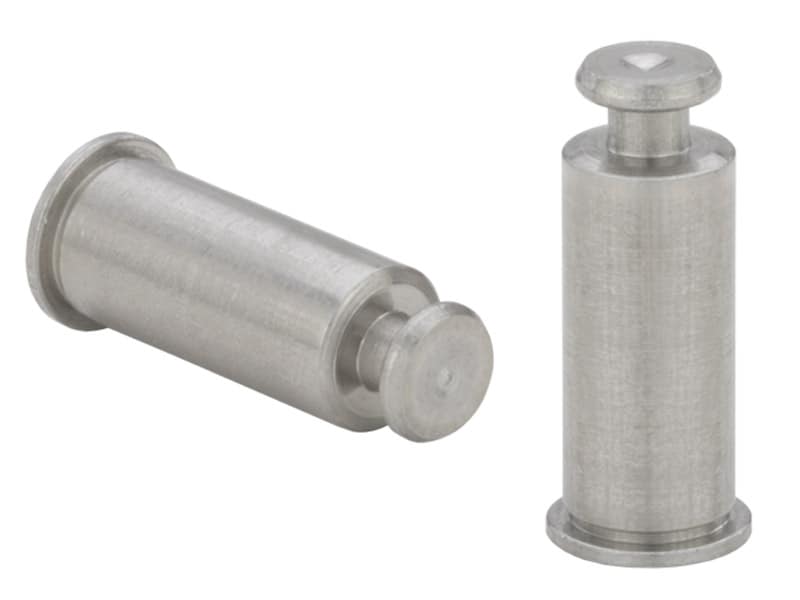

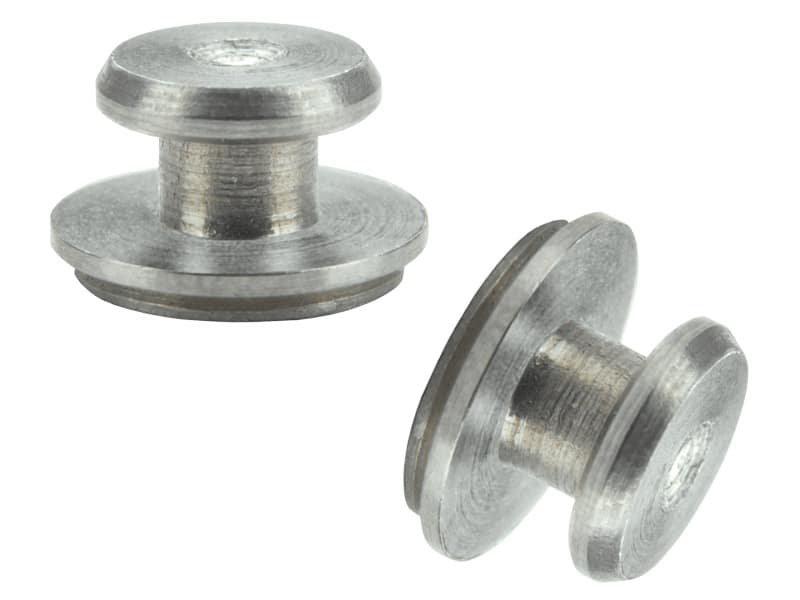

Al igual que los separadores roscados normales, los separadores KEYHOLE® pueden fijarse a paneles mediante el método de auto clinchado. También se pueden instalar en placas de circuitos impresos mediante brochado o tecnología de montaje superficial (SMT) para apilar varias capas de paneles o componentes.

Productos relacionados de PEM:

Explora los separadores KEYHOLE® de la marca PEM en nuestro Buscador de productos:

Para obtener más información sobre nuestros productos, consulta el Catálogo SK ara auto clinchado y el Catálogo K para opciones de brochado y SMT.
