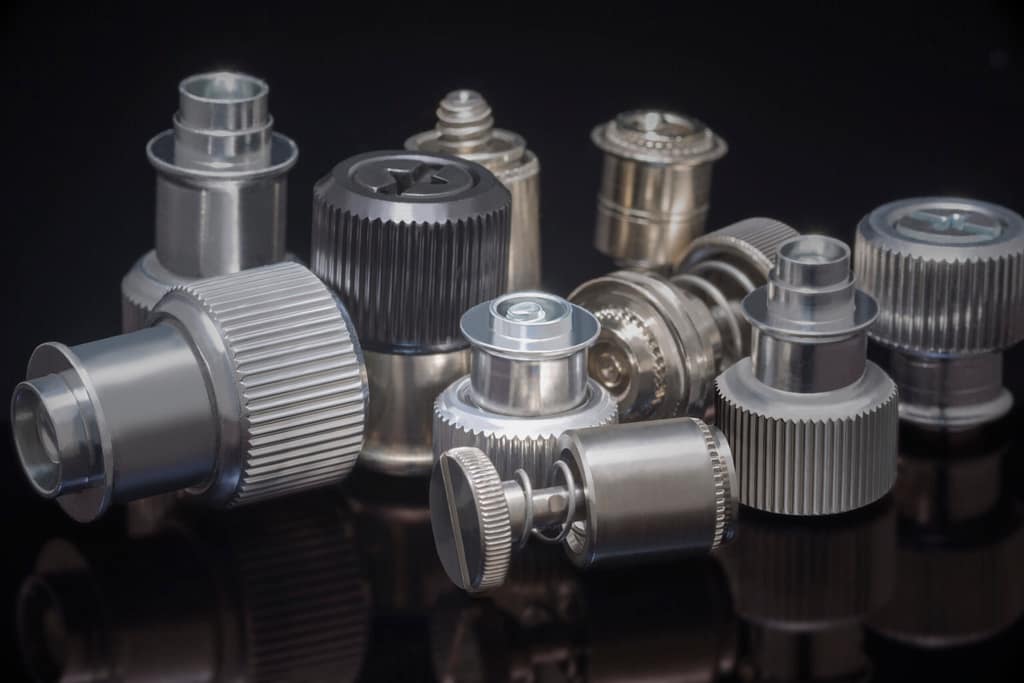

Descripción

El tornillo cautivo más sencillo es muy similar a un tornillo normal con dos características específicas. Las roscas de la punta tienen un diámetro exterior mayor que la longitud no roscada entre la cabeza y la punta, mientras que en la parte inferior de la cabeza hay un escalón plano ligeramente mayor que el diámetro de la rosca. Aunque está diseñado para sujetarse en un panel deformándolo, el escalón de la cabeza puede cambiarse por un retenedor auto clinchado con una rosca fina que acepte el tornillo. El diseño asume el uso de una herramienta en la aplicación y puede aceptar un accionamiento como un destornillador de cabeza plana o Philips.

Aplicación

Dado que en la sección de tornillos cautivos se trató una aplicación para un tornillo sin retenedor, consideremos aquí el retenedor de montaje ensanchado. En algunas aplicaciones de comunicación de datos a gran escala, es preferible maximizar la densidad para ahorrar espacio. Las piezas de montaje para una placa de cubierta pueden estar lo más cerca posible de los bordes del panel. Esto deja más espacio para los componentes internos, pero limita la cantidad de material disponible para deformarse. Un retenedor de montaje ensanchado permite que un tornillo cautivo se fije de forma estrecha y segura al borde del panel sin deformaciones no deseadas.

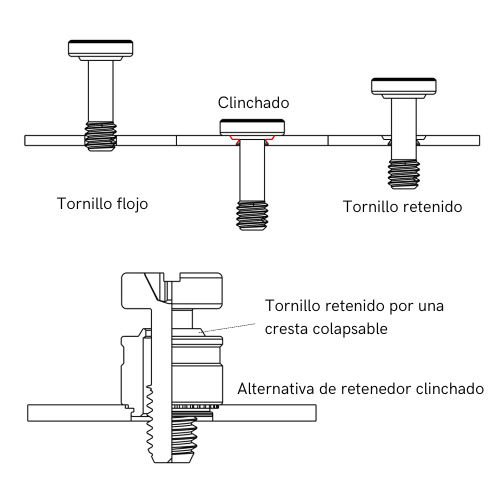

Clinchado

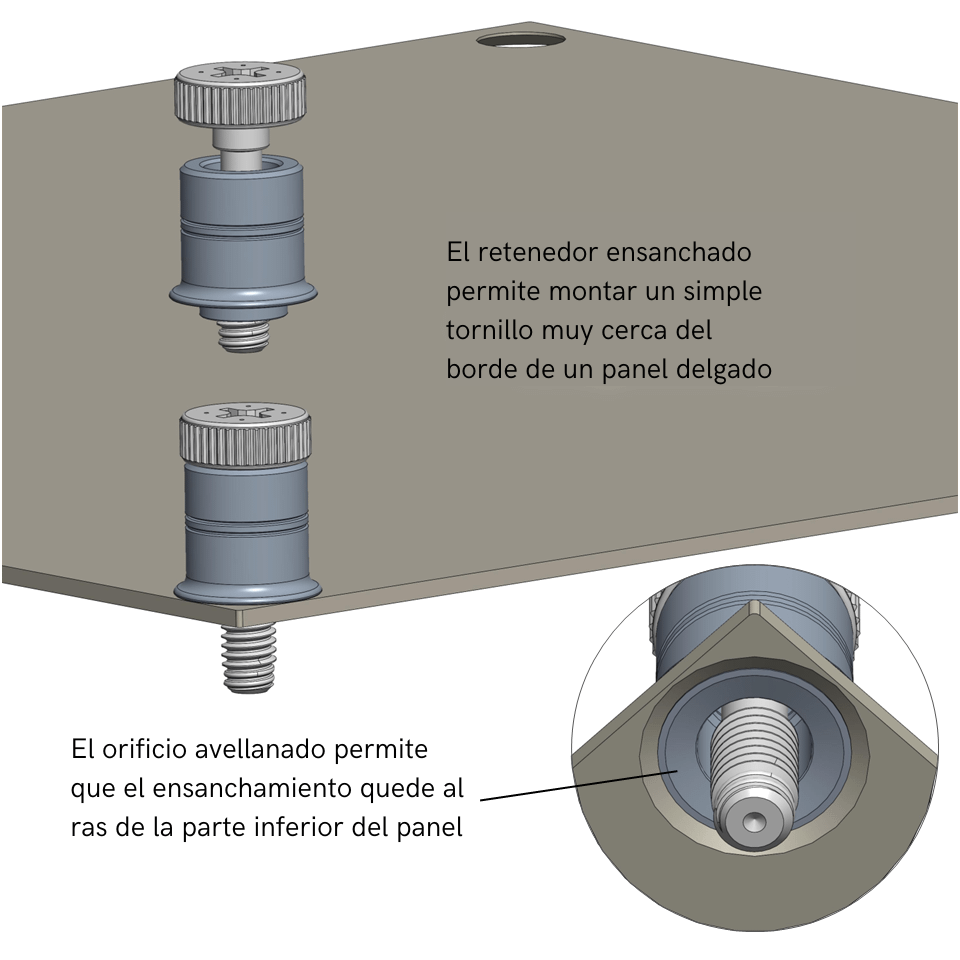

El-retenedor-ensanchado-permite-montar-un-simple-tornillo-muy-cerca-del-borde-de-un-panel-delgado

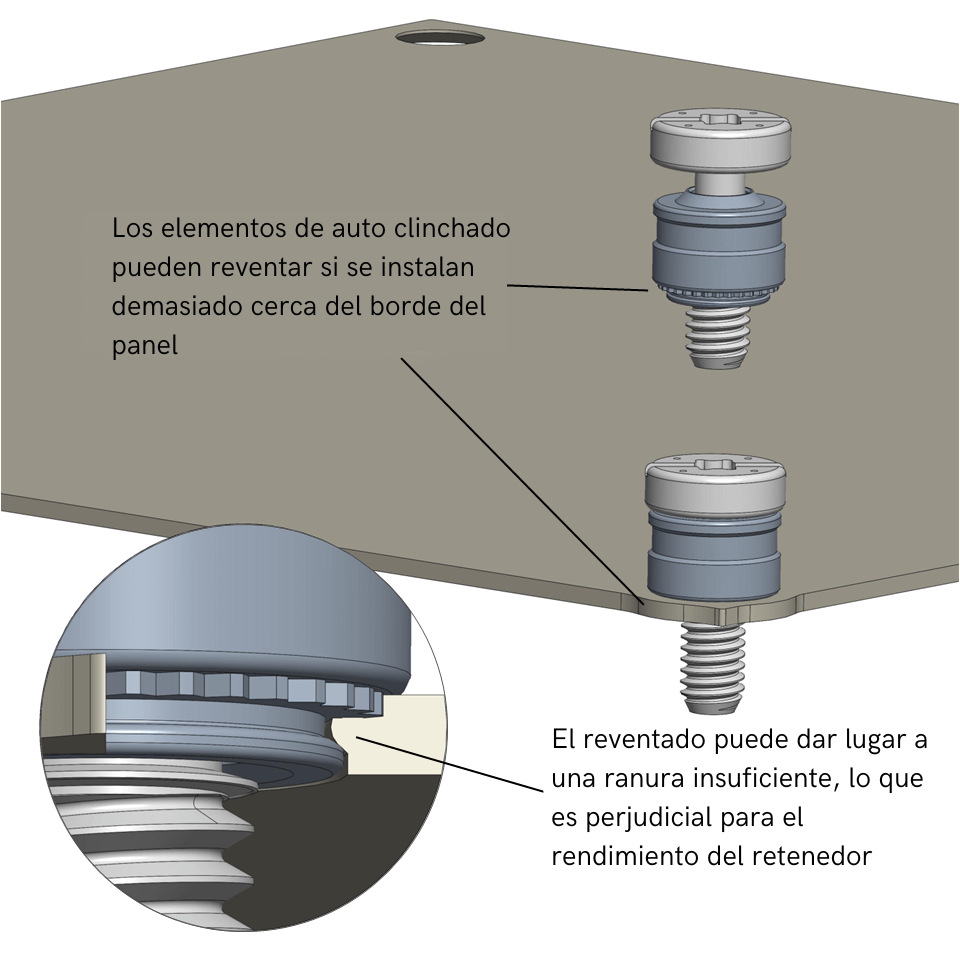

Los-elementos-de-auto-clinchado-pueden-reventar-si-se-instalan-demasiado-cerca-del-borde-del-panel-1
Cuando se trata de aprovechar al máximo el espacio, los insertos de montaje ensanchado pueden montar tornillos cerca de los bordes de una placa de cubierta sin dañar el panel.

Soluciones alternativas

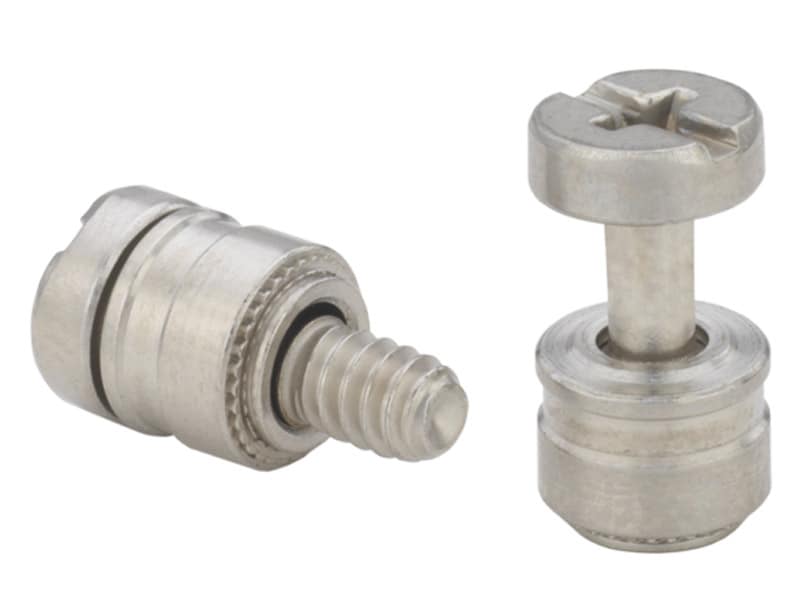

Dado que los retenedores de montaje ensanchado dependen de la deformación del retenedor contra el panel, el orificio en el panel requiere un avellanado en el lado inferior para acomodar el material en movimiento. Esto introduce un paso adicional en el proceso de fabricación. Un retenedor de auto clinchado no requiere este paso y tiene la ventaja adicional de no sobresalir en el lado opuesto del panel desde un vástago ensanchado, lo que permite una unión más ajustada entre superficies. Sin embargo, debido a la deformación de un panel necesaria para rellenar la ranura de clinchado, el orificio debe estar más alejado del borde para evitar el pandeo del panel. Las piezas de la rosca de acoplamiento que aceptan el tornillo invadirán aún más las partes internas de la carcasa del servidor.

Tecnologías comunes de fijación

Aunque los retenedores pueden utilizar cualquiera de las tecnologías de fijación disponibles en función de la aplicación, los tornillos cautivos sin retenedor podrían encajar mejor en la categoría de auto clinchado. Al requerir un panel metálico de un grosor mínimo, el escalón de la parte inferior de la cabeza deforma el panel hacia dentro para que las roscas impidan que el tornillo se salga.

Productos relacionados de PEM:

Consulta las opciones de tamaño y material de los tornillos simples en nuestro Buscador de productos:

Para obtener más información, consulta el catálogo PF para tornillos cautivos simples.
