Descripción

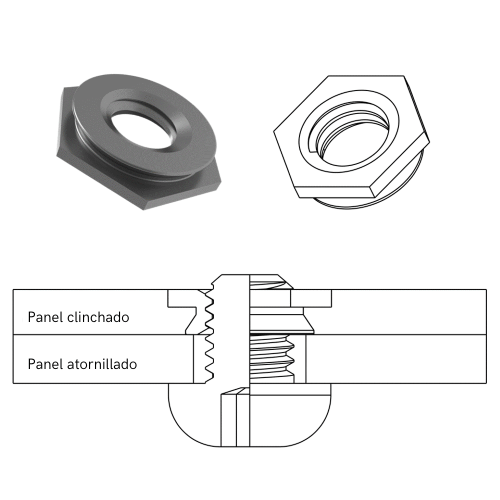

Las tuercas al ras o tuercas de montaje al ras tienen una característica específica que las separa de las tuercas pasantes generales y que depende de la aplicación. La longitud total (o altura) de una tuerca al ras está pensada para que coincida con el grosor del panel en el que se instala.

Aplicación

Esta tuerca delgada no proporciona muchas roscas completas en las que atornillar, pero las roscas que proporciona son mucho más fuertes que si el panel se roscara directamente. Algunas puertas corredizas más grandes para vitrinas se montan sobre conjuntos de ruedas que deben encajar dentro de un perfil plano para minimizar el grosor de la puerta, así como el tamaño de toda la vitrina. Una simple carcasa rectangular de lámina metálica se dobla alrededor de una rueda, y las tuercas al ras permiten que este delgado panel tenga roscas lo suficientemente fuertes como para asegurar la rueda al marco de la puerta. Diferentes aplicaciones pueden utilizar tuercas diferentes con más roscas para mejorar la resistencia y durabilidad cuando no necesitan estar al ras con ambos lados de un panel.

Diseno-sin-titulo-6

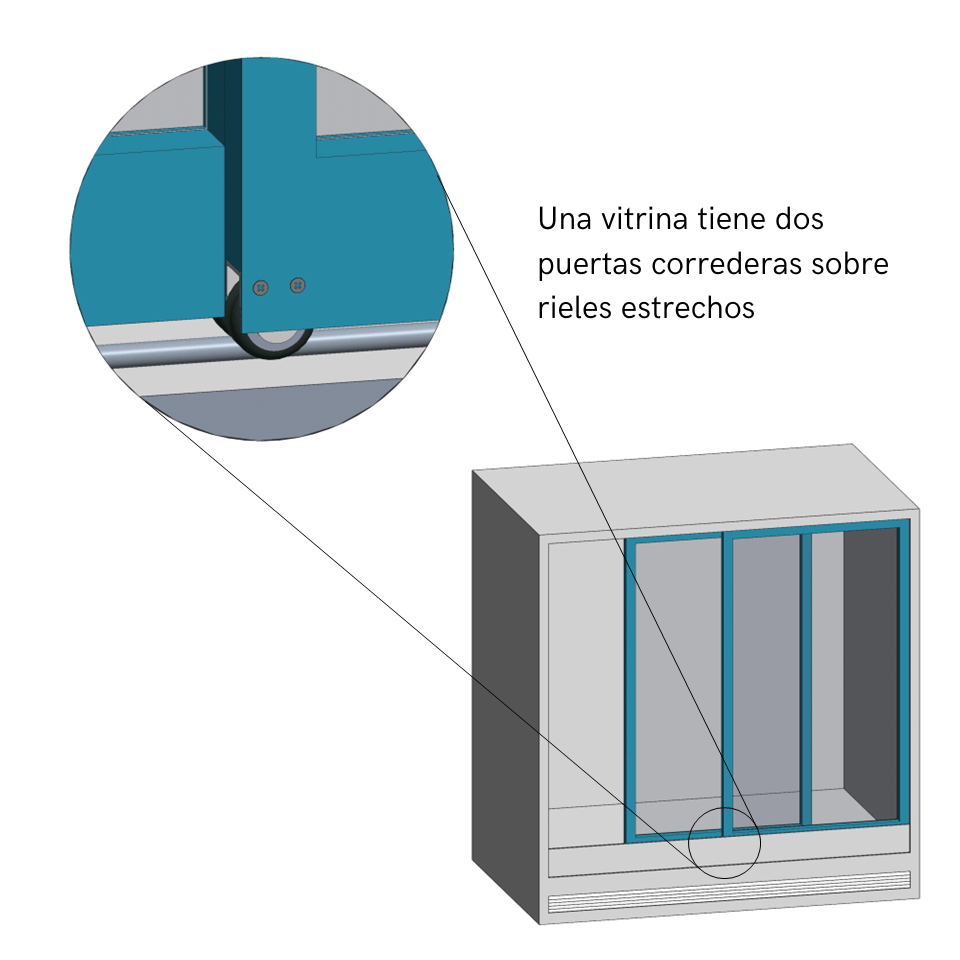

Una-vitrina-tiene-dos-puertas-correderas-sobre-rieles-estrechos

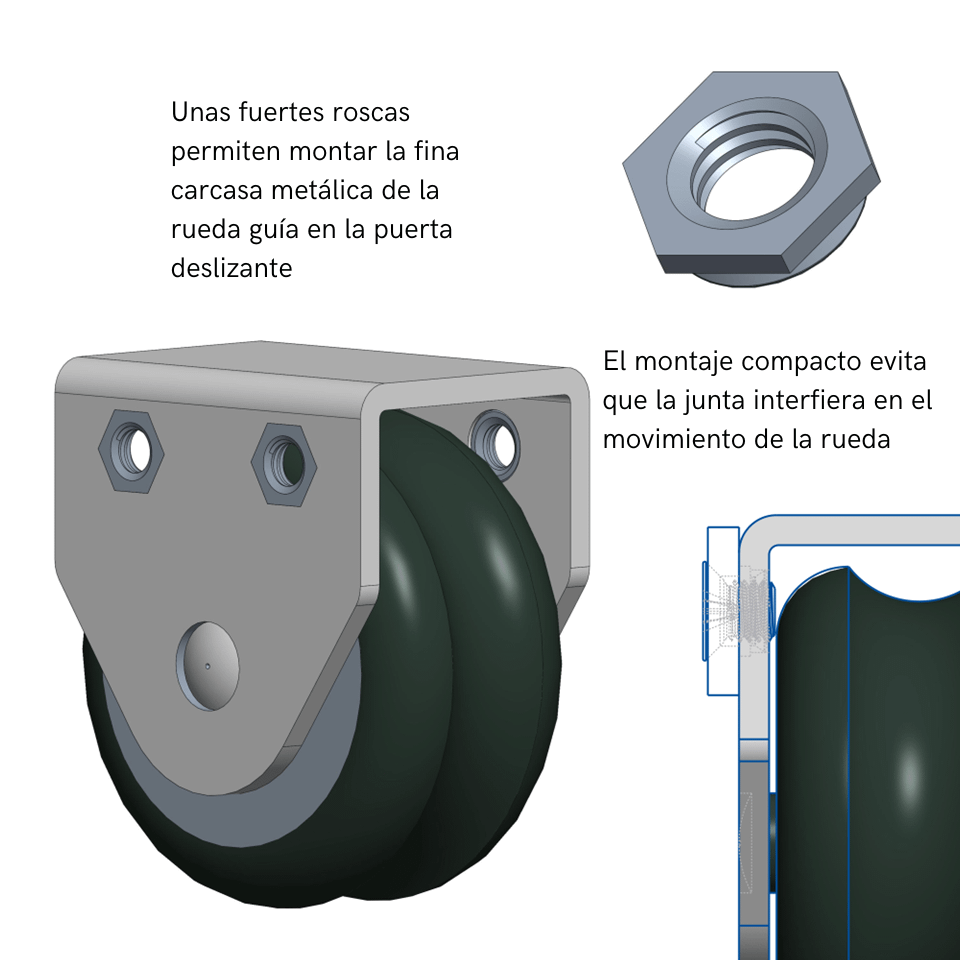

Unas-fuertes-roscas-permiten-montar-la-fina-carcasa-metalica-de-la-rueda-guia-en-la-puerta-deslizante
Esta vitrina muestra la utilidad de una tuerca al ras cuando la aplicación requiere montajes compactos

Soluciones alternativas

En una aplicación con las mismas limitaciones de espacio, no hay más soluciones alternativas que roscar directamente el panel. Dado el escaso número de roscas completas que pueden realizarse en un panel delgado, junto con el hecho de que el material del panel es relativamente blando, el riesgo de roscado cruzado es elevado. Es más rentable que incluir una pieza adicional para obtener roscas más fuertes, pero esto puede provocar problemas de calidad más adelante. Para una mayor resistencia, una tuerca ciega más alta o un separador pasante con más roscas es una respuesta sencilla, pero requeriría un rediseño del conjunto para acomodar este aumento de tamaño.

Tecnologías comunes de fijación

Debido a la cantidad de fuerza necesaria en un espacio tan reducido, las tuercas al ras son casi exclusivamente insertos de auto clinchado. Un ajuste de interferencia seguro por brochado en una placa de circuito impreso requiere una superficie suficiente para mantener la fricción para la fuerza de extracción, y las tuercas montadas en la superficie (SMT) van naturalmente por encima de la superficie, no cumpliendo los requisitos de enrasado. Algunas tuercas remachables pueden "montarse al ras" si el orificio de montaje se ha avellanado antes de la instalación, pero siguen sobrepasando el grosor del panel.

Productos relacionados de PEM:

Consulta los tamaños y variedades de materiales de las tuercas al ras en nuestro Buscador de productos::

Para obtener más información, visita el catálogo F de tuercas al ras de auto clinchado.
