Descripción

También conocida como tuerca enjaulada o tuerca cautiva, una tuerca clinchada flotante suele tener una tuerca cuadrada roscada roscada encerrada en un retenedor que se fija a un panel. Las paredes interiores del retenedor son ligeramente más grandes que la tuerca cuadrada, lo que permite el movimiento de lado a lado al tiempo que restringe la rotación. Puede haber alguna variación en la forma de la tuerca retenida, como extender su longitud como un separador o colapsar parcialmente la rosca como una tuerca de bloqueo. Sin embargo, lo más común es una tuerca corta.

Aplicación

Es habitual que en una aplicación se utilicen varios productos de distintos proveedores, como un proyector y el soporte que lo sujeta a la pared o al techo. Las piezas de montaje pueden diseñarse teniendo en cuenta dimensiones estándar, pero esto no garantiza la alineación de los orificios. Para mitigar este riesgo, el fabricante del proyector puede instalar tuercas flotantes para tener en cuenta la desalineación con una mayor variedad de marcas de soportes de distinta calidad.

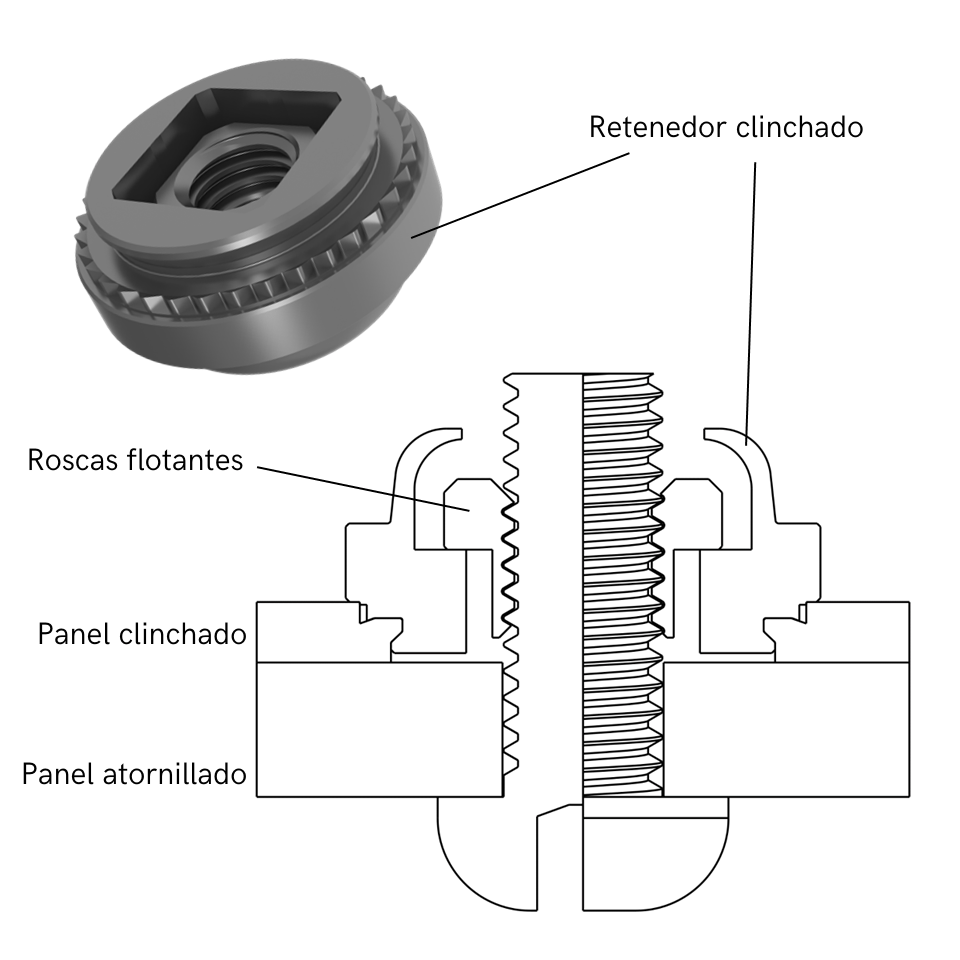

Retenedor-clinchado

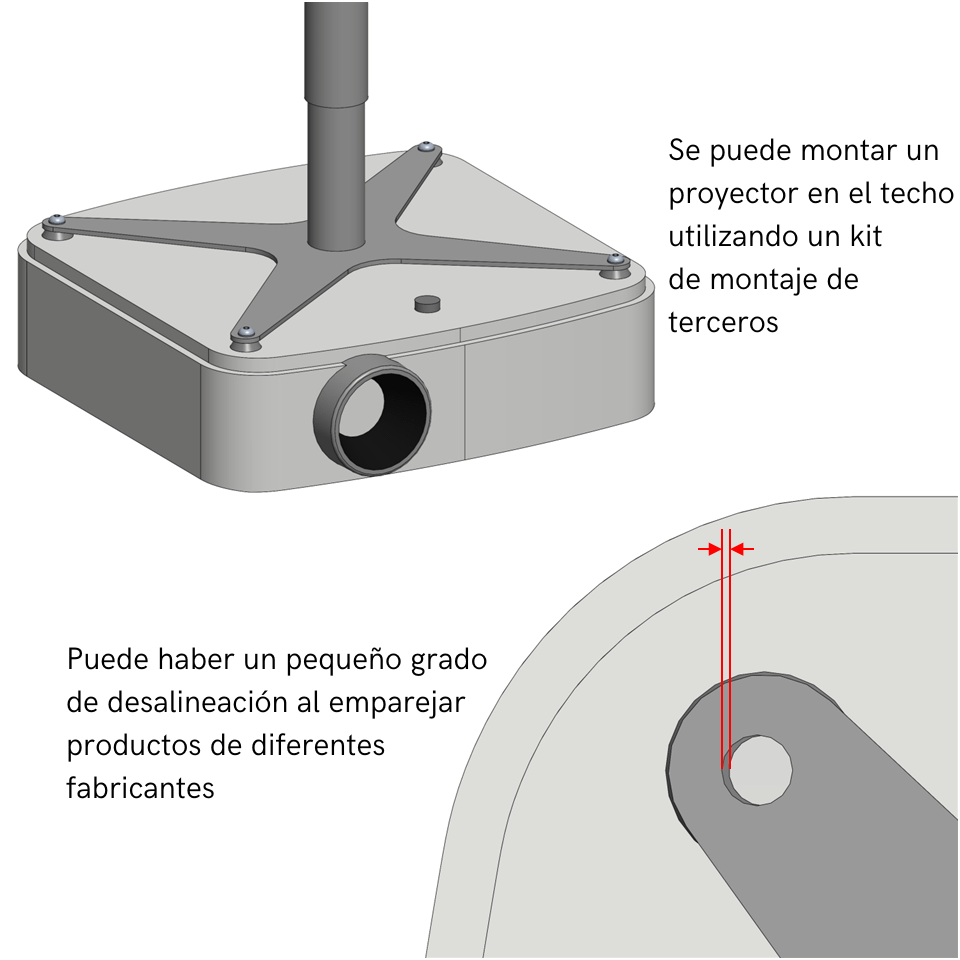

Se-puede-montar-un-proyector-en-el-techo-utilizando-un-kit-de-montaje-de-terceros

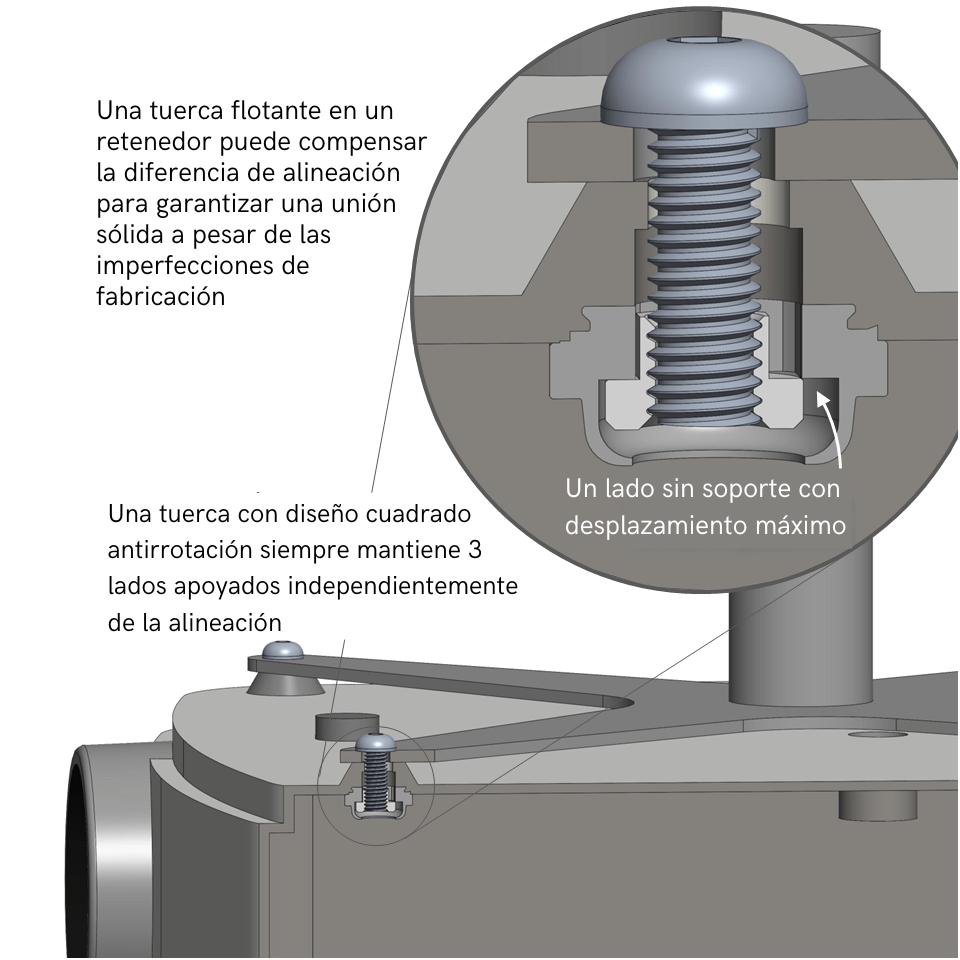

Una-tuerca-flotante-en-un-retenedor-puede-compensar-la-diferencia-de-alineacion-para-garantizar-una-union-solida-a-pesar-de-las-imperfecciones-de-fabricacion
Las tuercas flotantes permiten evitar algunas inconsistencias en la precisión dimensional, dando como resultado una mayor tolerancia para los problemas de calidad.

Soluciones alternativas

La mejor alternativa a las tuercas flotantes es utilizar tuercas roscadas normales en el conjunto del proyector. Esto reduce el número de piezas, así como la tolerancia a la desalineación. Otra solución podría ser utilizar piezas de tamaño inferior junto con una arandela ancha para aceptar los orificios desalineados. Esto, sin embargo, aumenta el número de piezas que están sueltas en lugar de cautivas. Una tuerca flotante tiene en cuenta cierto grado de desalineación y al mismo tiempo retiene las piezas sueltas. La desventaja es el mayor tamaño requerido para el retenedor en un conjunto, y el mayor costo de una pieza multicomponente.

Tecnologías comunes de fijación

La mayoría de las aplicaciones de tuerca flotante implican la fijación con productos de otros fabricantes en lugar de ensamblajes diseñados internamente, razón por la cual las tuercas flotantes de montaje superficial (SMT) o de brochado para placas de circuito impreso son poco frecuentes. La mayoría de los retenedores de tuerca flotante cuentan con una función de fijación de auto clinchado para instalarse de forma segura en paneles metálicos.

Productos relacionados de PEM:

Explora una variedad de tuercas flotantes en nuestro Buscador de productos:

Para obtener más información sobre las tuercas flotantes de nuestra gama, visita el catálogo ALA.
